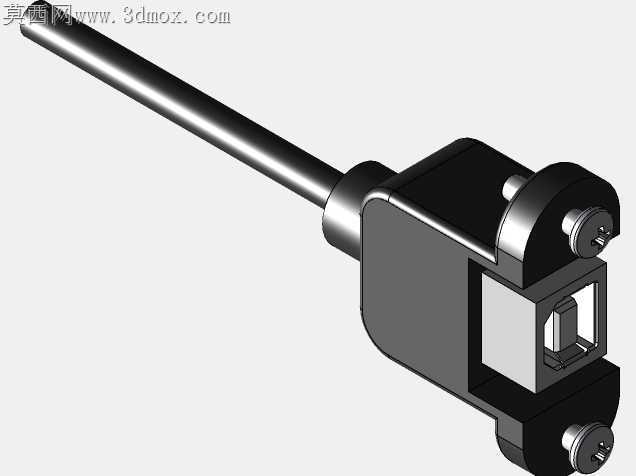

面板安装扩展USB电缆B插头转B插座结构

面板嵌入式安装的USB转接件，现场布线最容易踩的坑是插座端固定卡扣受力不均，长期插拔后松脱移位，连带内部焊盘扯裂线芯。这款转接结构在插座基座背面做了一圈0.8mm的限位凸台，刚好卡进面板开孔的沉台位，不用额外打胶固定，插拔时的侧向力全由凸台承接，焊盘位置完全不受拉扯力。插头端的护套做了渐变的应力释放弧，从出线口的硬胶段到线身接触的软胶段，硬度差控制在邵氏30度，弯折半径小于5mm时也不会出现线皮发白、铜丝断芯的问题，适配机柜内部频繁开合走线的场景。B型插头的金属外壳做了双侧弹片加厚，比常规插头弹片厚0.15mm，插入配套插座时的保持力能达到15N以上，设备运输过程中的震动不会导致接口松脱。插座端的引脚焊盘做了泪滴设计，过波峰焊时焊锡流动更均匀，不会出现虚焊、连焊的问题，引脚间距留了0.3mm的爬电距离，符合低压电子配件的安规要求。线身内部的屏蔽层在两端接头处做了360度环接，金属外壳和屏蔽层导通电阻小于10毫欧，能有效屏蔽工业现场的电磁干扰，接工控设备传输数据时不会出现丢包、断连的情况。面板安装位的固定耳做了沉孔设计，螺丝拧入后表面平整，不会突出面板刮伤后续插接的线缆，固定孔的间距适配标准19英寸机柜的面板开孔模数，不用额外改孔就能直接替换原有老旧转接件。插头和插座的对接面做了导向倒角，盲插时也能顺利对位，不会因为插歪导致内部塑芯破裂、针脚弯折。线芯采用多股镀锡铜丝，抗氧化能力比裸铜丝强三倍，长期在高温高湿的机柜环境下使用也不会出现接触电阻变大的问题。护套材质选用阻燃级PVC，离火3秒内自熄，符合电子设备内部布线的阻燃要求，哪怕周边元器件出现短时过热，也不会引燃线缆造成次生故障。
