弧形带圆角钢结构旋转楼梯设计方案

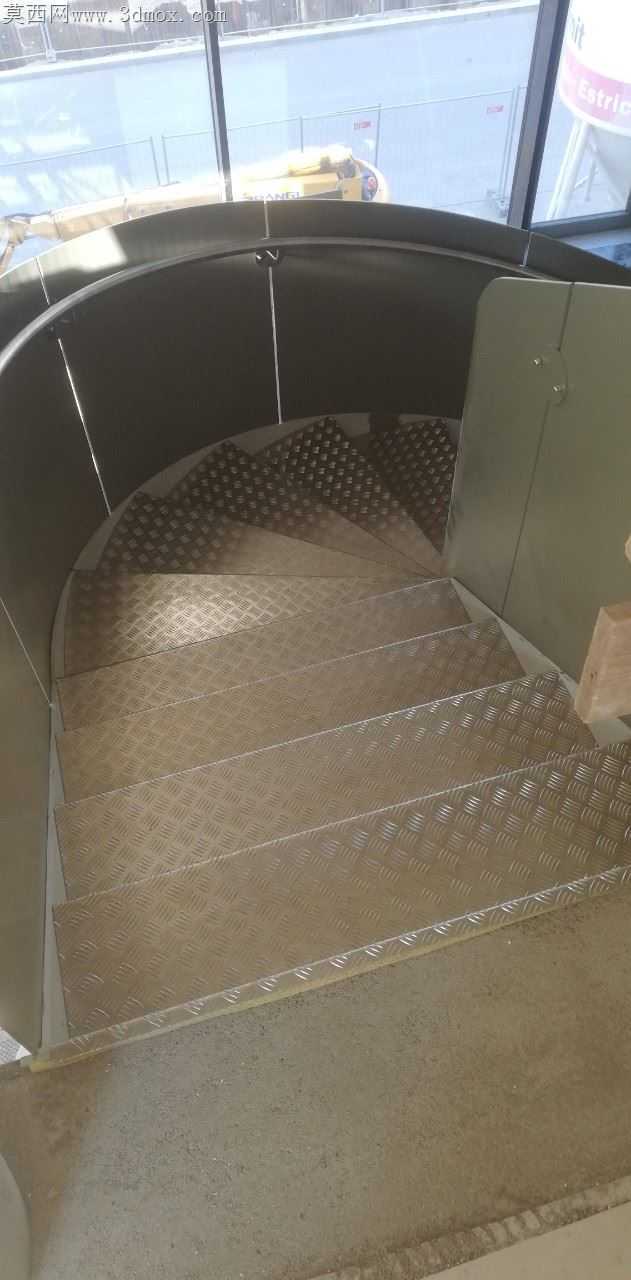

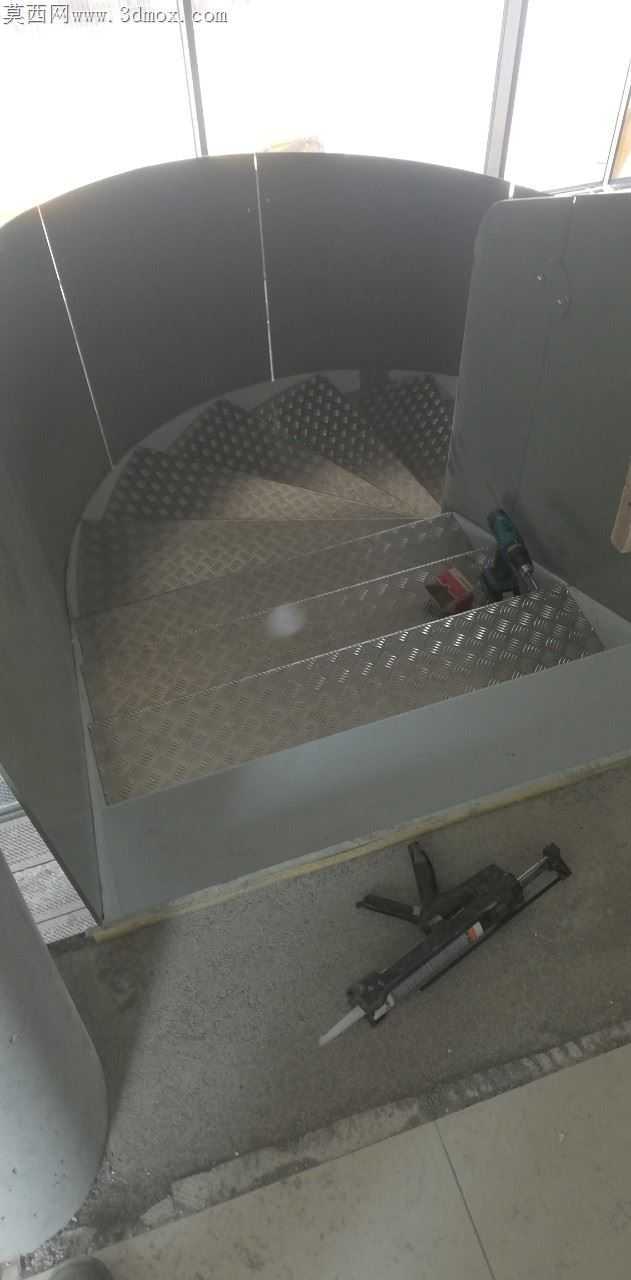

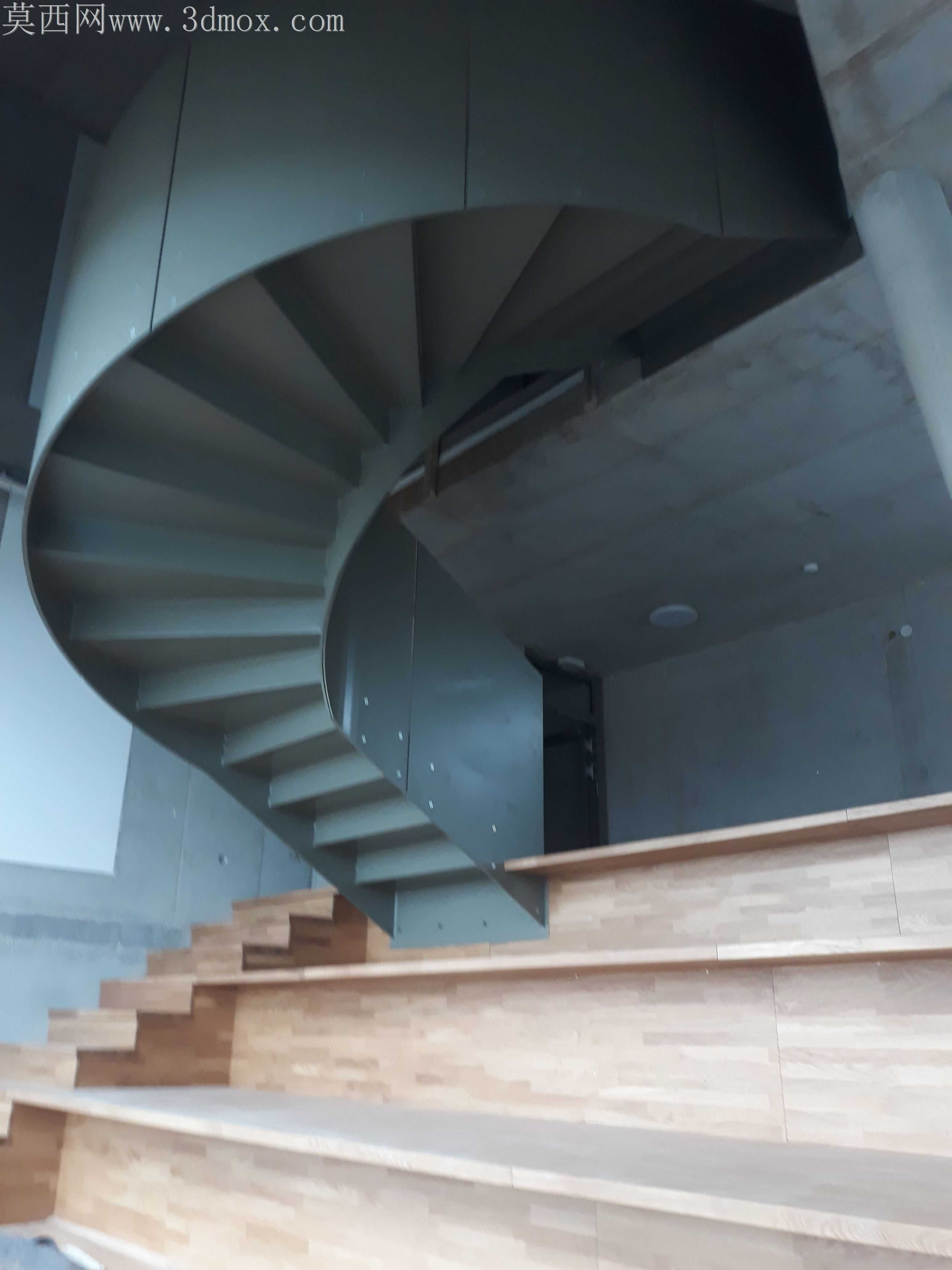

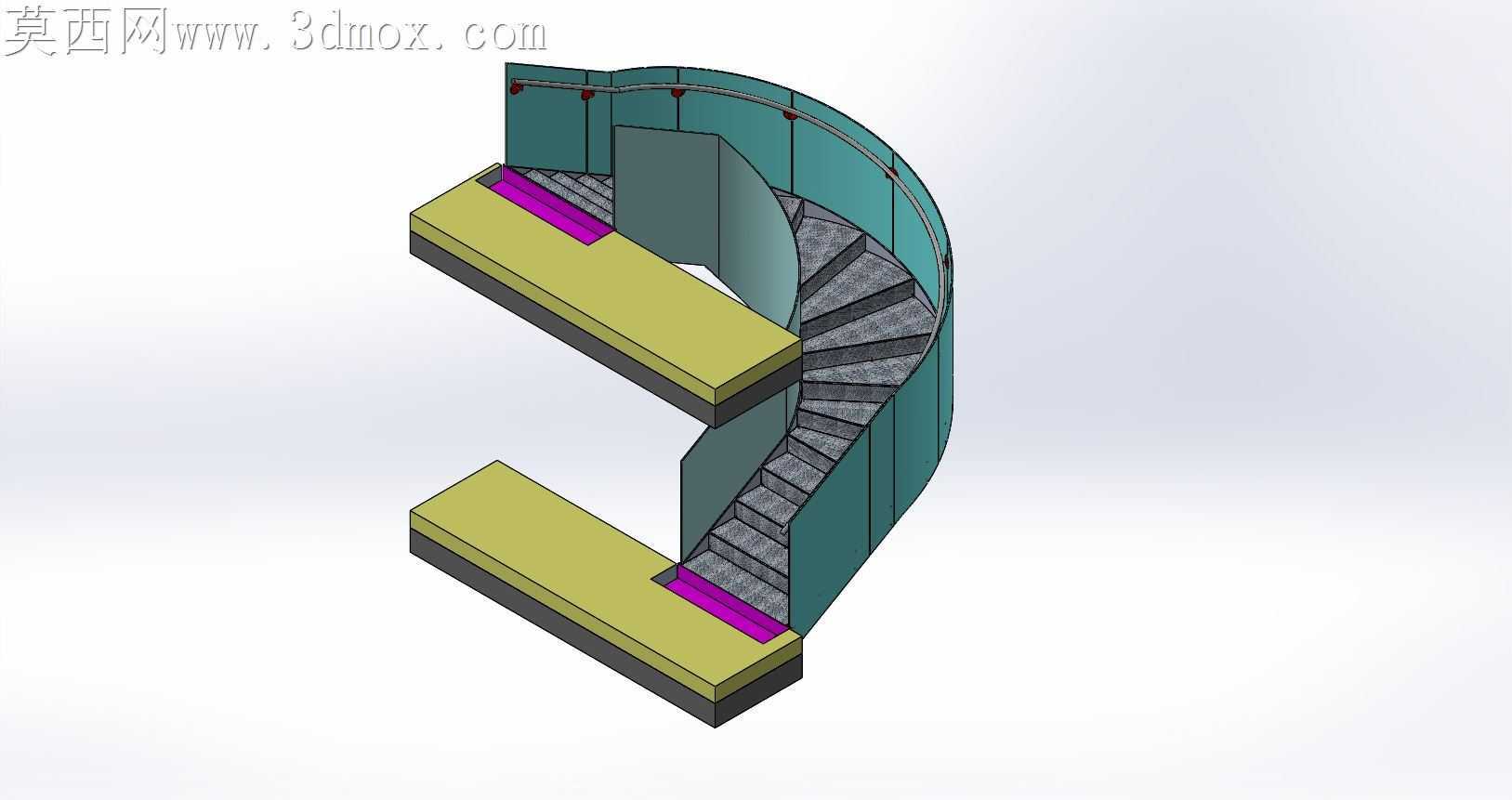

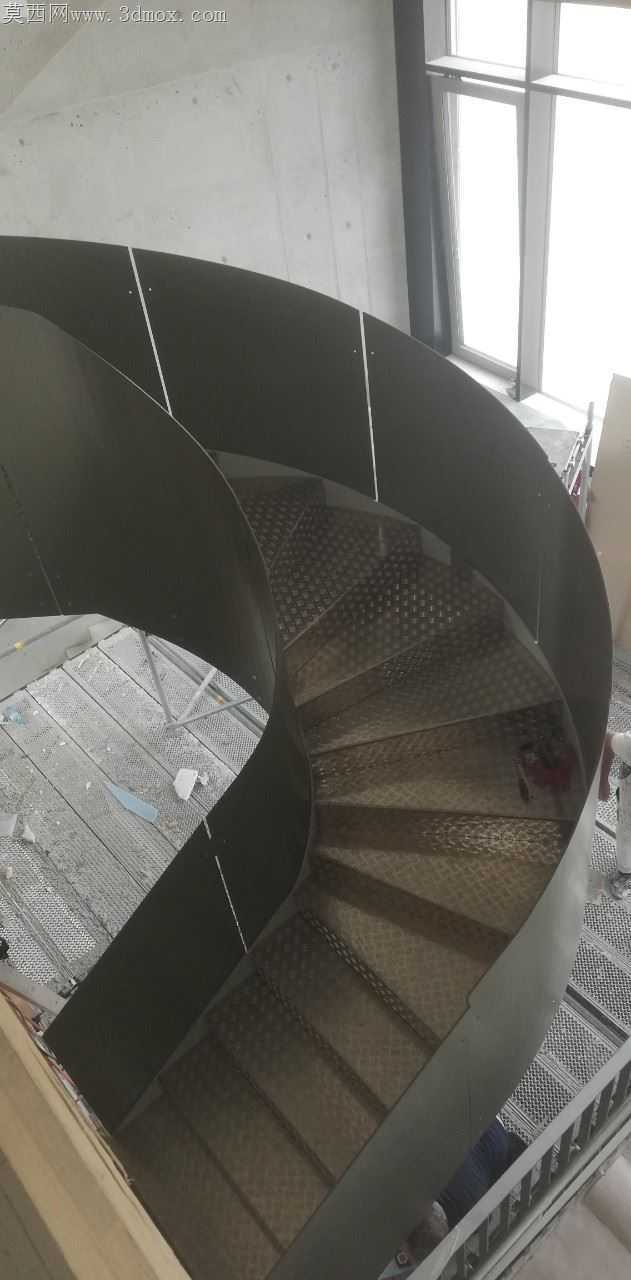

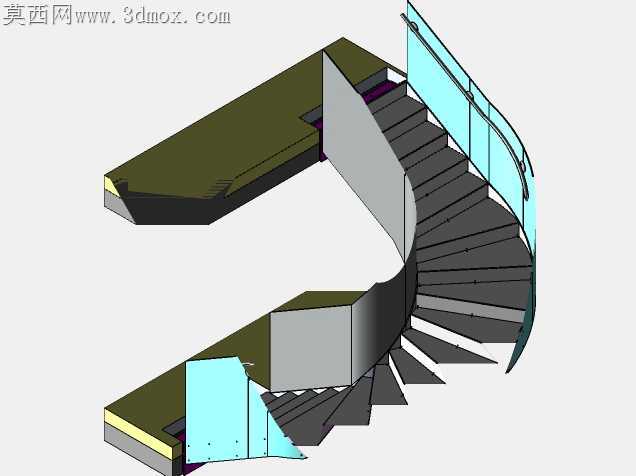

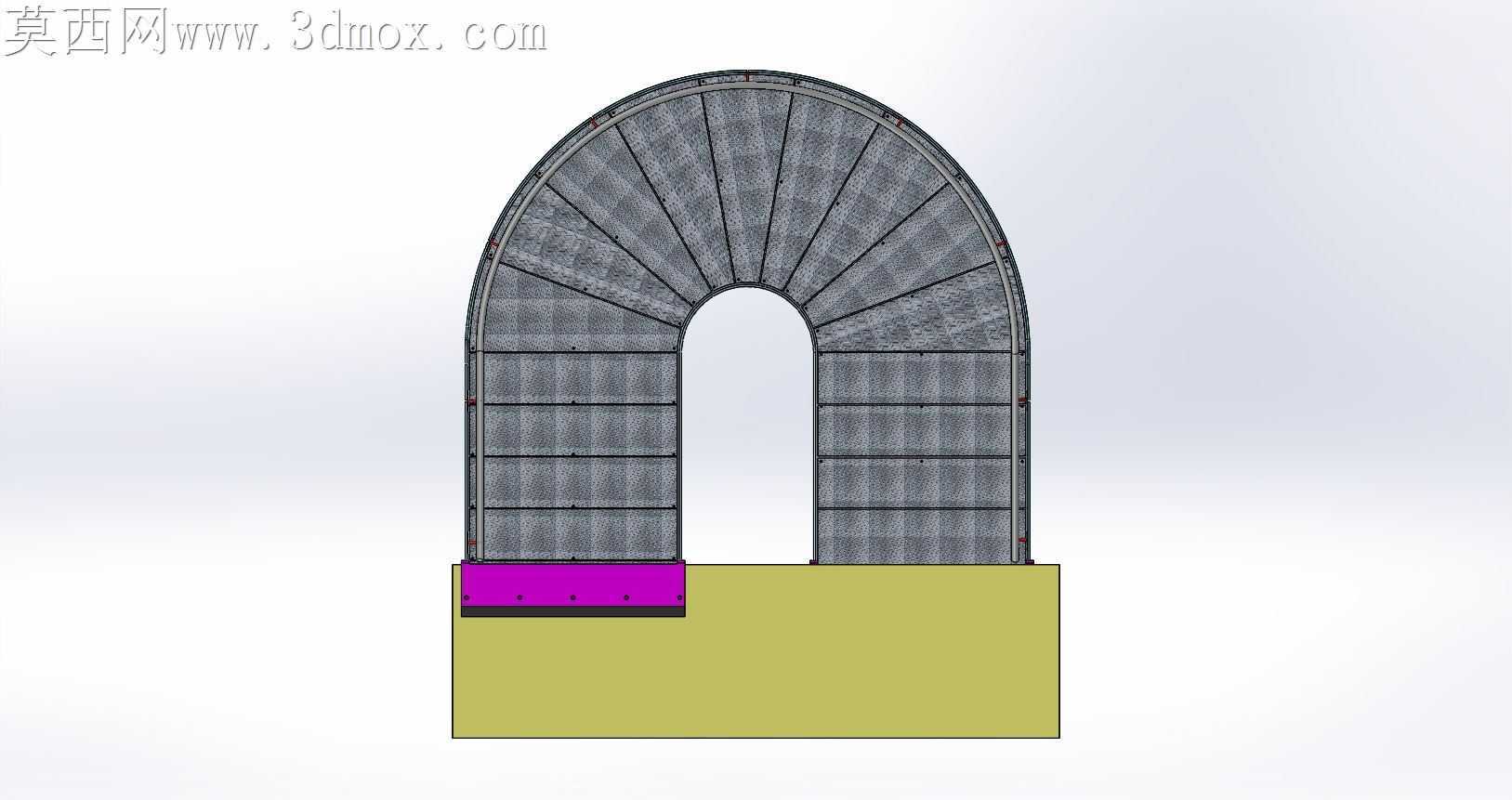

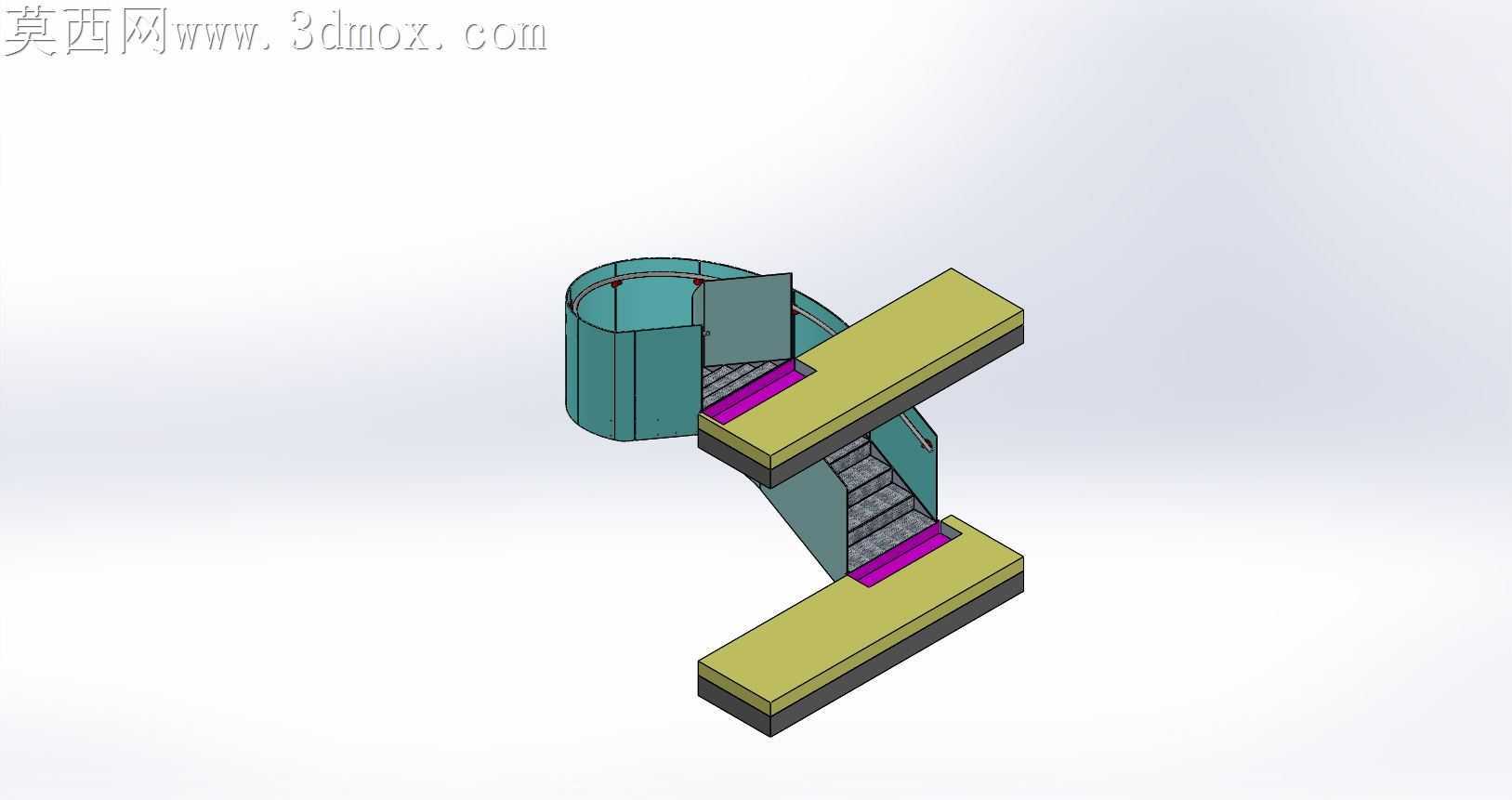

现场安装弧形旋转楼梯最容易出现的问题，是侧边弧形围板与踏步端面的拼接缝隙不均，现场打磨补焊的工作量往往占到总安装工时的三成以上，这套带半径的弧形楼梯在曲面拆分阶段就规避了这类问题。围板的圆弧段没有采用整板冷压的常规方案，而是按踏步单块宽度拆分弧板单元，每块弧板的曲率半径在放样时就预留了焊接收缩余量，避免多段拼接后整体曲率偏移，导致首尾段无法与上下层平台预埋件对齐。踏步板选用花纹钢板，折弯边的圆角半径与围板内侧圆弧完全匹配，安装时每块踏步可直接卡入围板预焊的定位卡槽，不需要现场反复测量对齐，卡槽的深度预留了两毫米的调节间隙，可抵消土建施工时预埋件的位置偏差。扶手的弧形支撑立柱没有采用后期焊接固定的方式，而是在围板折弯时就预留了立柱插孔，插孔的位置随圆弧曲率逐段偏移，保证立柱安装后始终垂直于地面，不会出现随弧面倾斜的问题，扶手管的弯曲曲率与围板外弧保持同心，现场拼接时接口处的错边量可控制在零点五毫米以内，不需要大量打磨修整。围栏的横杆与立柱连接采用隐藏式插接结构，避免外露焊疤影响外观，插接件的公差带按过渡配合设定，既保证安装时能顺利敲入固定，又不会出现晃动间隙。楼梯内侧的中心圆弧围板，在每段踏步对应的位置做了内凹折边，既可以隐藏踏步板的拼接焊缝，又能提升围板的整体刚性，减少人员行走时的共振异响。所有弧形构件的下料都采用数控等离子切割，曲线轮廓的精度控制在零点三毫米以内，避免手工切割带来的曲率偏差，折边工序采用数控折弯机分段压型，每段压型的角度偏差不超过零点五度，拼接后整体弧面顺滑无折线。现场安装时不需要制作复杂的定位胎架，只需要按编号逐段拼接围板，再卡入踏步板即可完成主体结构安装，相比传统整弧围板的方案，现场安装工时可缩短近四成，焊接变形量也更容易控制。踏步表面的花纹凸起高度按防滑要求设定为一点五毫米，边缘做了圆角打磨处理，避免尖锐边角磕碰伤人，围板外侧的焊接位置全部做了打磨抛光处理，后续做漆面涂装时不会出现明显的焊痕凹凸。上下层连接的平台预埋件，在模型阶段就做了适配性的接口设计，连接板的长圆孔预留了足够的调节量，可适配土建施工时的标高偏差，不需要现场重新扩孔修改。
