阿拉尼亚六角连杆运动演示机构

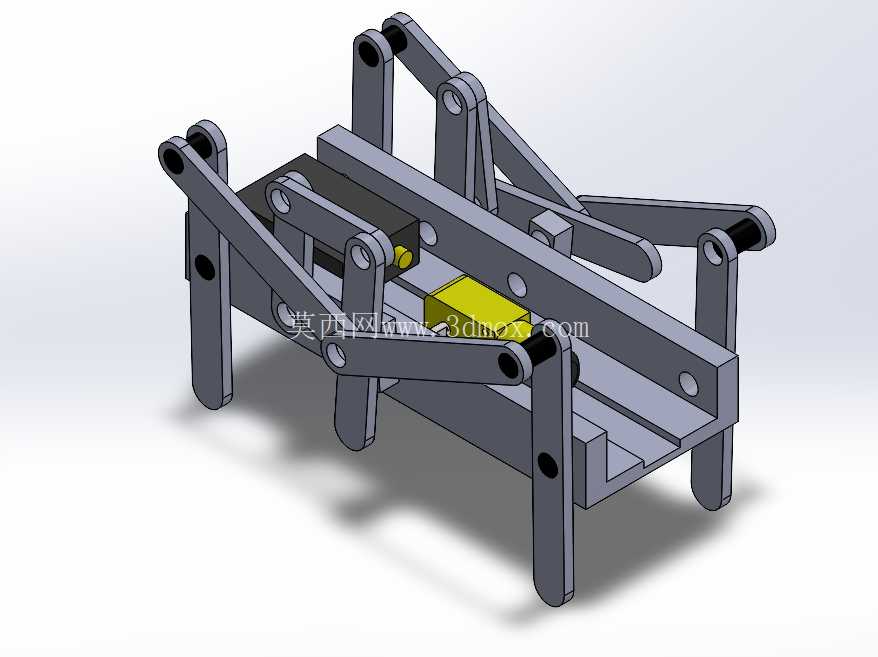

　　这套连杆式运动机构，核心采用多组对称铰接连杆布局，依托平行四边形铰接副的运动约束，实现输出端的周期性六角轨迹往复运动，常被用作机械原理教学演示载体，也可作为小型工位间歇送料、定点轨迹作业的执行机构原型。从结构布局来看，整体采用双侧对称立板作为承载基体，所有铰接销轴均采用同轴度定位设计，立板上的销轴孔位经过公差匹配，保证连杆转动时无卡滞、无轴向窜动，两侧连杆组通过中间的横向连接梁实现运动同步，避免单侧受力导致的机构偏载。中间的滑动块作为运动输出端，嵌装在基体的导向槽内，导向槽采用矩形截面设计，与滑动块的配合间隙控制在滑动配合公差区间，既保证滑动顺畅，又能抵消连杆传动带来的侧向倾覆力矩，让输出端的运动轨迹严格贴合设计的六角形路径。

　　设计阶段首先确定输出端所需的六角轨迹顶点坐标，通过连杆机构运动学反推计算各杆的长度比例、铰接点的相对位置，每一组连杆的长度公差都控制在合理范围内，避免因杆长误差导致轨迹偏移；铰接处的转动副采用销轴加轴用挡圈的限位结构，装配时销轴与连杆孔采用间隙配合，与立板安装孔采用过渡配合，保证连杆可绕销轴自由转动的同时，销轴不会随连杆转动出现松脱。从安装边界来看，整体机构的支撑腿直接与立板一体加工成型，四个支撑腿的底面共面度经过调校，可直接放置在水平工作台面上使用，无需额外安装固定支架，若需要集成到自动化生产线中，也可在支撑腿底面加工安装螺纹孔，通过螺栓与设备台面锁紧固定。

　　机构的动力输入端可在任意一组主动连杆的销轴处加装摇柄或者连接减速电机，手动驱动时摇柄的转动半径适配人手操作的施力范围，电动驱动时可匹配低速伺服电机，通过控制电机转速调整输出端的运动频率，适配不同的作业节拍需求。在实际教学场景中，这套机构可以直观展示平面连杆机构的运动变换原理，帮助学习者理解铰接点位置、杆长参数对输出轨迹的影响，相比纯理论的运动学公式讲解，实体机构的动态演示能更清晰展现死点位置、传动角变化等连杆机构核心特性；在工业应用场景中，可基于这套机构的轨迹特性，将输出端加装真空吸盘或者推料块，实现小尺寸工件在六个工位间的循环转运，比如小型零件的检测、分拣、上下料工位，相比多轴机械手的复杂控制，纯连杆机构的可靠性更高，维护成本更低，无需复杂的电控编程即可实现固定轨迹的循环动作。

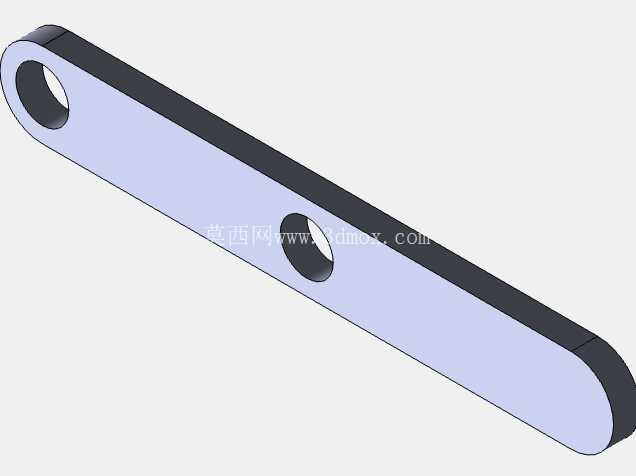

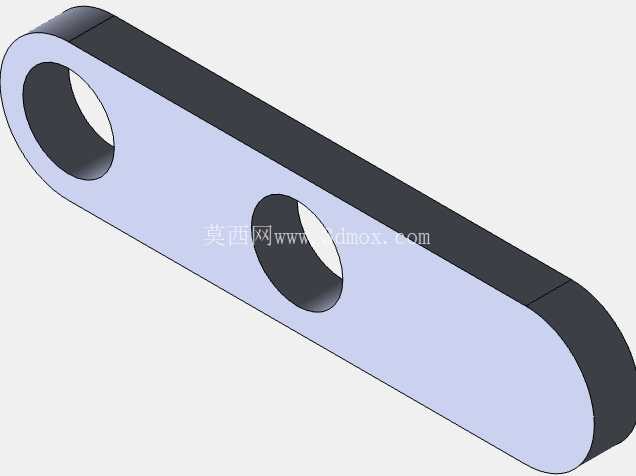

　　机构的所有结构件均采用等厚板材加工，连杆与立板的厚度一致，加工时可采用统一厚度的板材一次激光切割成型，减少加工工序，降低制造成本，铰接销轴采用标准圆柱销，属于通用机械标准件，损坏后可快速更换，无需定制加工。运动过程中，各连杆之间的运动间隙经过合理设计，不会出现运动干涉，当主动杆转动一周，输出滑动块刚好完成一次六角轨迹的循环运动，传动过程中传动角始终保持在合理区间，避免出现传动效率过低或者机构锁死的情况。导向槽的长度根据输出端的运动行程设计，两端预留有足够的缓冲余量，避免滑动块运动到极限位置时与基体发生刚性碰撞，若需要调整输出轨迹的尺寸，可等比例缩放所有连杆的长度以及铰接点的相对位置，快速适配不同的作业空间需求。
