CSWA认证练习用异形安装基座结构

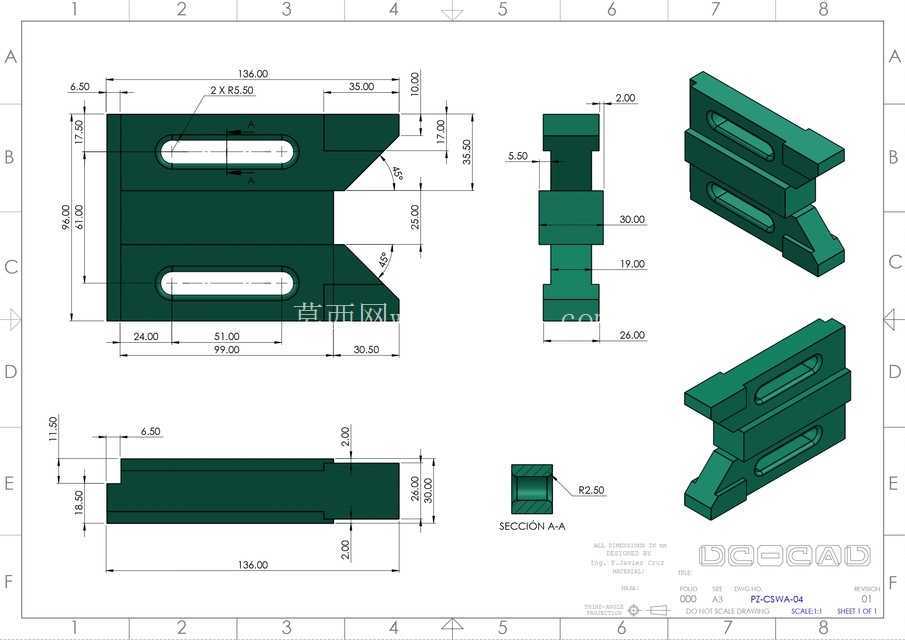

　　该异形安装基座属于机械装配场景中常用的定位支撑类零件，常见于小型自动化设备的工位定位、工装夹具的承载连接、教学实训类机械装配考核场景中，作为CSWA技能考核的典型练习零件，其结构设计覆盖了常规机械加工中常见的特征类型，能够完整考察建模人员对拉伸、切除、倒角、局部剖视表达等基础建模与工程图绘制能力的掌握程度。从实际功能来看，该零件主要承担两个核心作用，一是作为相邻功能部件的安装承载基体，通过本体上开设的两个长圆形腰型孔实现安装位置的微调，适配不同装配间距的对接需求，避免刚性孔位带来的装配公差累积问题；二是通过本体端部的斜切导向结构，在部件对接过程中起到导入定位作用，降低装配对位的操作难度，减少装配过程中零件磕碰损伤的概率。

　　从设计思路层面分析，该零件采用对称式的腰型孔布局，两个腰型孔的中心距设置为51mm，孔端距零件侧边的距离为24mm，整体长度方向总尺寸控制在136mm，宽度方向总尺寸为55.5mm，厚度方向的分层台阶结构分别对应不同的配合面公差要求，其中中间段的30mm长度区域为主要的配合安装段，上下突出的台阶结构分别起到轴向限位的作用，防止装配后零件出现沿厚度方向的窜动。零件端部的两处斜角结构分别设置为45度与30度，角度的选择兼顾了导向顺滑度与本体结构强度，避免斜角过大导致端部壁厚过薄、受力后出现崩边变形的问题，同时斜角末端保留2mm的平直段，保证对接到位后有足够的贴合面承受轴向载荷。

　　局部细节设计上，零件的边角处均设置了R2的圆角过渡，一方面是消除机加工后的锐边毛刺，避免装配操作人员被划伤，另一方面是减少应力集中点，提升零件在反复装拆过程中的疲劳强度，腰型孔的两端采用R8.5的半圆结构，适配M8规格的紧固件穿过，腰型孔的长度设置为29mm，能够提供±10mm左右的位置调节余量，足以覆盖常规装配场景下的公差补偿需求。从安装边界来看，该零件安装时需要预留的最小空间范围为长度方向140mm、宽度方向60mm、厚度方向38mm，其中厚度方向的台阶结构需要对接的安装槽深度匹配19mm的台阶高度，保证装配后零件表面与安装基面齐平，不会出现突出干涉相邻部件运动的问题。

　　零件的截面结构通过A-A剖视可以看到，内部为实心结构，没有减重空腔，整体采用常规钢材或铝合金加工即可满足使用强度要求，不需要特殊的材料热处理工艺，适合作为入门级机械加工与三维建模的练习案例，也可直接作为小型工装的定位配件投入实际生产使用，其结构尺寸的标注逻辑完全符合机械制图国家标准，所有尺寸均从设计基准出发标注，没有封闭尺寸链，能够直接用于指导数控铣削加工，加工时只需要采用三轴铣床一次装夹即可完成大部分特征的加工，端部斜角与台阶面可以通过翻面装夹完成，整体加工工艺性良好，没有难以加工的死角或特殊结构，加工成本较低，适合小批量制作使用。在实际装配使用中，该零件的两个腰型孔需要搭配平垫圈使用，增大紧固件与零件表面的接触面积，避免锁紧时压伤零件表面，同时腰型孔的调节方向需要与部件的对位调整方向保持一致，安装时先将紧固件预紧，调整到准确位置后再按照对角顺序锁紧，防止零件出现偏移。
