三叶轴承式指尖减压把玩结构件

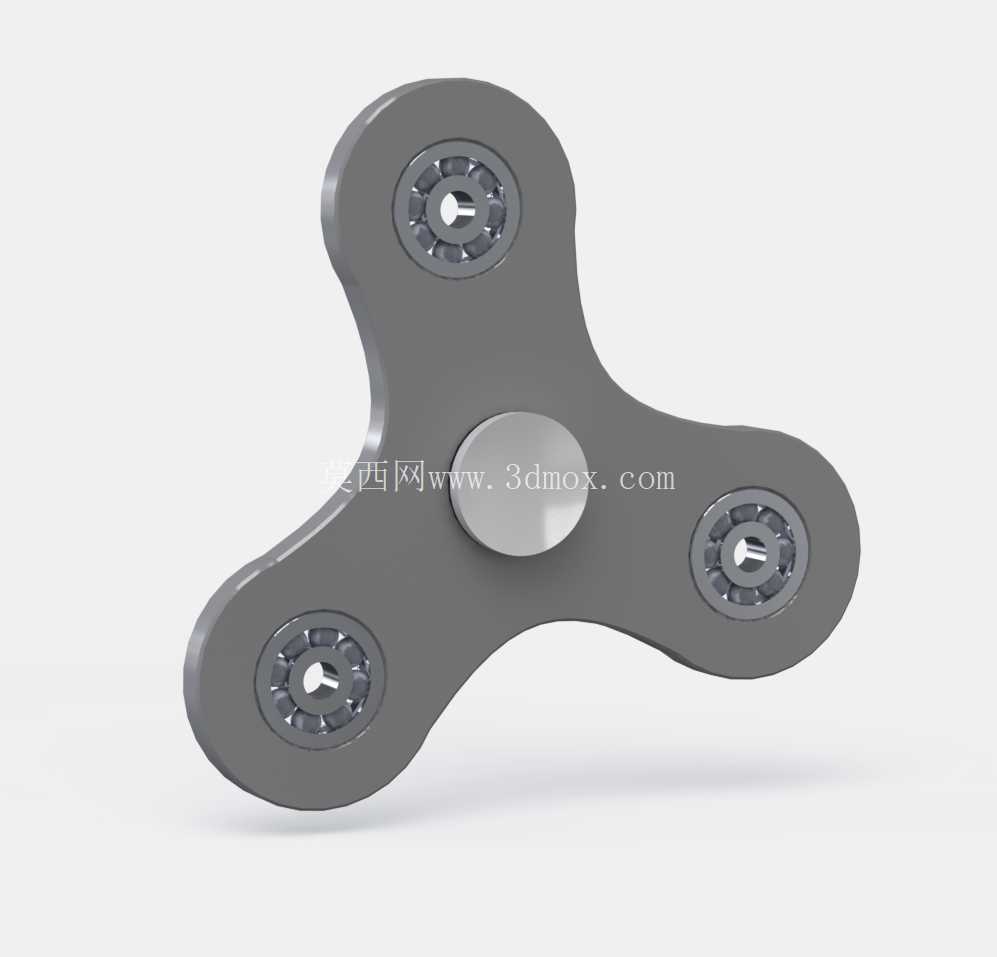

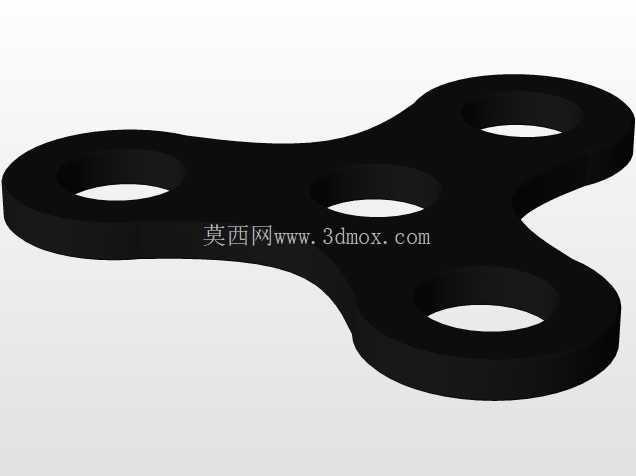

　　日常办公场景里，不少一线设计、研发岗位人员在长时间伏案建模、校核图纸的间隙，会通过小体量的旋转把玩件调整手部状态，缓解长时间握鼠标、敲键盘带来的手部僵硬，这类三叶结构的旋转把玩件，就是适配这类场景的典型小结构件。从结构设计逻辑来看，整个构件采用中心对称的三叶布局，三个配重臂沿中心回转体呈120度均匀分布，这种布局的核心考量是保证旋转过程中的动平衡，避免偏心带来的晃动、卡顿，让旋转过程更顺滑，持握时的震感降到最低。中心位置设置主承载轴承位，用来装配标准深沟球轴承，作为整个旋转结构的核心回转支撑，轴承内圈与中心固定压盖过盈配合，外圈与三个叶片组成的主体框架过盈连接，保证旋转时内外圈的相对运动顺畅，不会出现松脱、旷量。

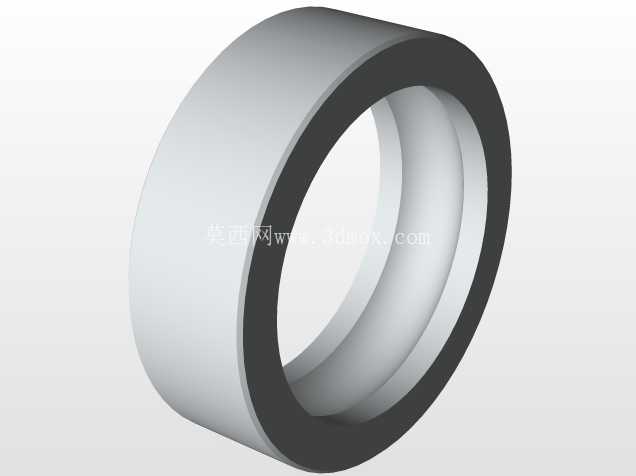

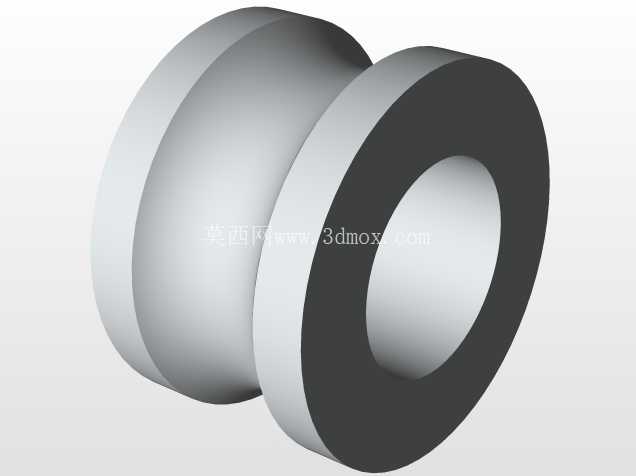

　　三个叶片的末端各设置一个嵌入式的配重轴承安装位，这里的轴承一方面作为配重块使用，利用轴承自身的金属质量增加叶片端部的转动惯量，延长单次拨动后的旋转时长，另一方面也可以作为辅助的旋转结构，在主体旋转的同时，端部轴承也能独立转动，丰富把玩时的交互体验。从外形尺寸的边界来看，整个构件的最大回转直径控制在70-80mm区间，厚度控制在10-15mm，这个尺寸刚好适配成年人单手持握的尺度，拇指和食指捏住中心压盖的时候，中指可以轻松拨动叶片端部，不会因为尺寸过大导致持握费力，也不会因为尺寸过小不好发力拨动。叶片的轮廓采用大圆弧过渡设计，没有尖锐的棱角，一方面是避免把玩时划伤手部，另一方面圆弧轮廓在高速旋转时的风阻更小，能进一步降低旋转过程中的能量损耗，延长旋转时间。叶片的截面采用中间厚边缘薄的渐变设计，靠近中心轴承位的位置厚度最大，保证结构强度，避免旋转时因为离心力导致叶片变形，往端部延伸的位置厚度逐渐收窄，在保证端部配重安装位结构强度的前提下，尽可能降低非必要的重量，让整体的重量分布更合理，转动惯量集中在端部，提升旋转的平顺性。中心压盖采用略高于叶片主体平面的设计，表面做平整处理，保证手指捏持的时候有足够的接触面积，不会因为接触面过小导致捏持不稳，压盖和主体框架的配合间隙控制在0.1mm以内，既不会因为间隙过大出现晃动，也不会因为间隙过小导致装配困难，压盖和轴承内圈的配合采用小过盈设计，装配后不需要额外的紧固件就能固定，日常把玩不会出现松脱的情况。端部的配重轴承安装位采用沉孔设计，轴承装入后端面和叶片表面齐平，不会突出表面，避免旋转时剐蹭手指，沉孔的深度和轴承厚度匹配，轴承装入后通过轻微的过盈配合固定，不需要额外的胶水或者紧固件，方便后期更换轴承或者维护。

　　从实际使用的场景来看，除了办公间隙的手部放松，这类结构件也可以作为机械结构教学的演示教具，用来展示轴承回转结构、动平衡原理、转动惯量相关的基础机械知识，直观展示对称结构对旋转稳定性的影响。在结构建模的过程中，需要重点关注三个叶片的角度公差，三个安装位相对于中心回转中心的角度偏差需要控制在0.5度以内，否则会出现明显的动不平衡，旋转时产生明显的震感，影响使用体验。各个轴承安装位的同轴度也需要严格控制，中心轴承位和三个端部轴承位的轴线需要保持平行，垂直度偏差控制在0.05mm以内，避免轴承装配后出现偏斜，导致旋转阻力增大，缩短旋转时长。叶片的表面过渡需要做连续的曲率检查，避免出现曲面褶皱、棱角凸起，保证手持接触时的触感顺滑，不会硌手。

　　整个结构的壁厚设计均匀，避免出现壁厚突变导致的注塑或者3D打印过程中的变形，尤其是轴承安装位周围的壁厚，需要保持均匀，防止冷却收缩不均匀导致安装孔变形，影响轴承的装配精度。在实际的生产适配中，这个结构既可以通过3D打印制作原型验证结构合理性，也可以通过注塑工艺批量生产，金属材质的版本还可以通过CNC加工制作，不同工艺下只需要根据材料的收缩率调整安装孔的尺寸公差，就能保证轴承的装配精度。结构上没有复杂的倒扣或者特殊结构，模具设计的时候分型面设置在叶片的中间平面，就可以顺利脱模，不需要复杂的抽芯结构，量产的工艺性较好。日常使用过程中，只需要定期在轴承位置添加少量的润滑脂，就可以长期保持顺滑的旋转状态，结构本身没有易损件，只要不受到强力的撞击、摔落，就可以长期使用。
