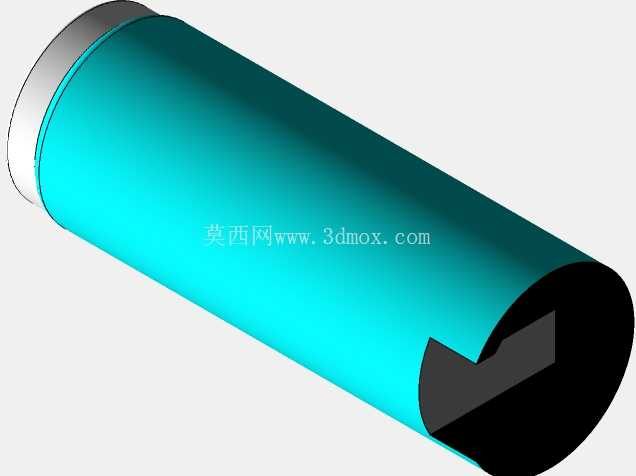

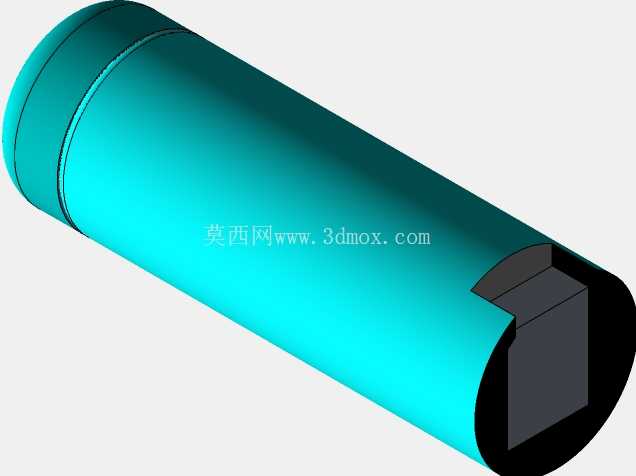

简易双层结构保温储水容器三维结构

　　从结构分层来看，该容器采用典型的双层壳体设计，外层为连续的圆柱金属外壳，承担整体结构支撑、外部防护与握持接触的作用，外壳表面做光滑圆弧过渡，筒身直径统一，没有做收腰或者局部加粗的造型，握持时受力均匀，放置在平面上时接触面积稳定，不易发生侧翻。内层为储水内胆，内胆与外壳之间预留均匀的封闭空腔，该空腔为真空隔热层的预留空间，实际生产中会将空腔内空气抽出形成低真空环境，大幅降低通过空气传导、对流产生的热量传递，是实现保温功能的核心结构区域。内胆的开口端与外壳的端口位置做密封连接处理，既保证空腔的密闭性，也形成整体的端口结构，用于配合瓶盖组件实现密封，避免内部液体洒出，同时减少端口位置的热量散失。日常场景中随处可见的保温储水容器，其核心作用是通过结构设计延缓内部盛装液体与外界环境的热交换速率，既可以长时间留存热水的温度，也能在夏季维持低温饮品的凉感，覆盖居家饮水、办公泡茶、外出便携盛水、户外作业补水等多个使用场景，是民用日用器具里普及率极高的一类产品。本次呈现的这款保温容器采用最基础的直筒圆柱构型，没有额外的异形曲面、外置把手或者附加功能模块，整体结构逻辑清晰，适合作为保温类产品结构设计的入门参考案例。

　　从设计思路层面，这款结构优先考虑了加工工艺的可行性，直筒圆柱的外壳与内胆都可以通过常规的金属板材卷圆、焊接工艺成型，不需要复杂的冲压模具或者多工序的异形加工，生产门槛低，加工成本可控，适合批量标准化生产。在尺寸边界上，整体筒身长度适配常规单手握持的长度范围，外径尺寸符合成年人手掌合拢握持的舒适区间，既不会因为直径过小导致储水量不足，也不会因为直径过大造成握持费力、放置时占用过多空间的问题。内胆的内径与外壳之间的空腔厚度经过合理匹配，空腔厚度控制在既能满足隔热需求，又不会过度增加整体外径、浪费材料的区间，在保温性能和产品整体体积之间做了平衡。

　　内胆的底部做圆弧过渡处理，避免直角结构带来的应力集中问题，同时减少清洁时的卫生死角，日常使用后更容易清理内部残留的水垢或者污渍。外壳的底部做平整的切边处理，保证放置时的垂直度，不会出现放置后倾斜、晃动的情况，端口位置的连接边做卷边处理，避免锋利的金属边缘划伤使用者，同时提升端口位置的结构强度，减少磕碰造成的变形。从功能实现逻辑上，这种基础结构的保温容器没有多余的功能部件，核心围绕盛装、保温两个核心需求做结构设计，没有设置内置茶隔、温度显示、按压出水等附加结构，整体结构可靠性更高，长期使用过程中不容易出现部件损坏、密封失效的问题。

　　在结构建模过程中，需要重点关注双层壳体的同轴度控制，保证内胆与外壳的轴线重合，避免出现空腔厚度不均匀、局部位置内外层接触的情况——一旦内外层出现直接接触，就会形成热桥，大幅降低隔热保温的效果。同时端口位置的密封连接结构需要做连续的焊缝处理，建模时要预留足够的焊接工艺余量，保证焊接后不会出现漏气的情况，维持真空层的长期密闭性。另外，内胆的壁厚要均匀一致，避免局部壁厚过薄导致承压能力不足，盛装沸水时出现变形，也避免局部壁厚过厚造成材料浪费、整体重量增加的问题。外壳的壁厚可以略薄于内胆，因为外壳不需要直接接触高温液体，主要承担防护和握持的作用，合理的壁厚匹配可以在保证结构强度的前提下控制整体产品重量，提升便携使用的体验。对于结构设计从业者来说，这种基础构型的保温容器模型，可以帮助理解双层隔热结构的设计逻辑，掌握真空类隔热容器的尺寸匹配要点，也可以作为基础框架，拓展设计不同容量、不同外观造型、附加不同功能的保温类产品，比如调整筒身长度改变储水容量，在外壳增加防滑纹理提升握持摩擦力，在端口位置增加螺纹结构配合不同类型的瓶盖，或者在外壳侧面增加固定结构适配车载杯架、背包侧袋等使用场景。
