悬挂式旋转牧草切割作业机具

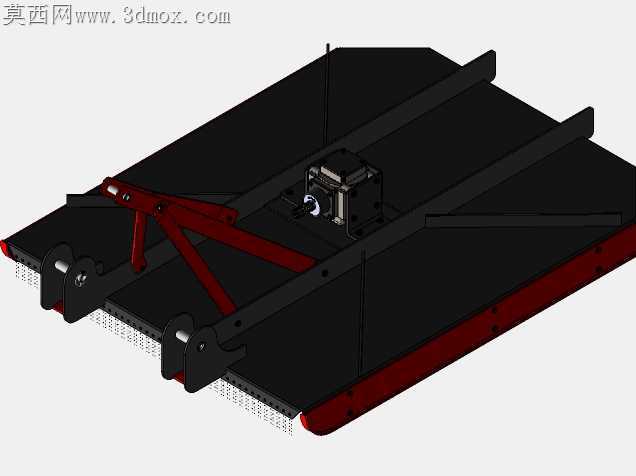

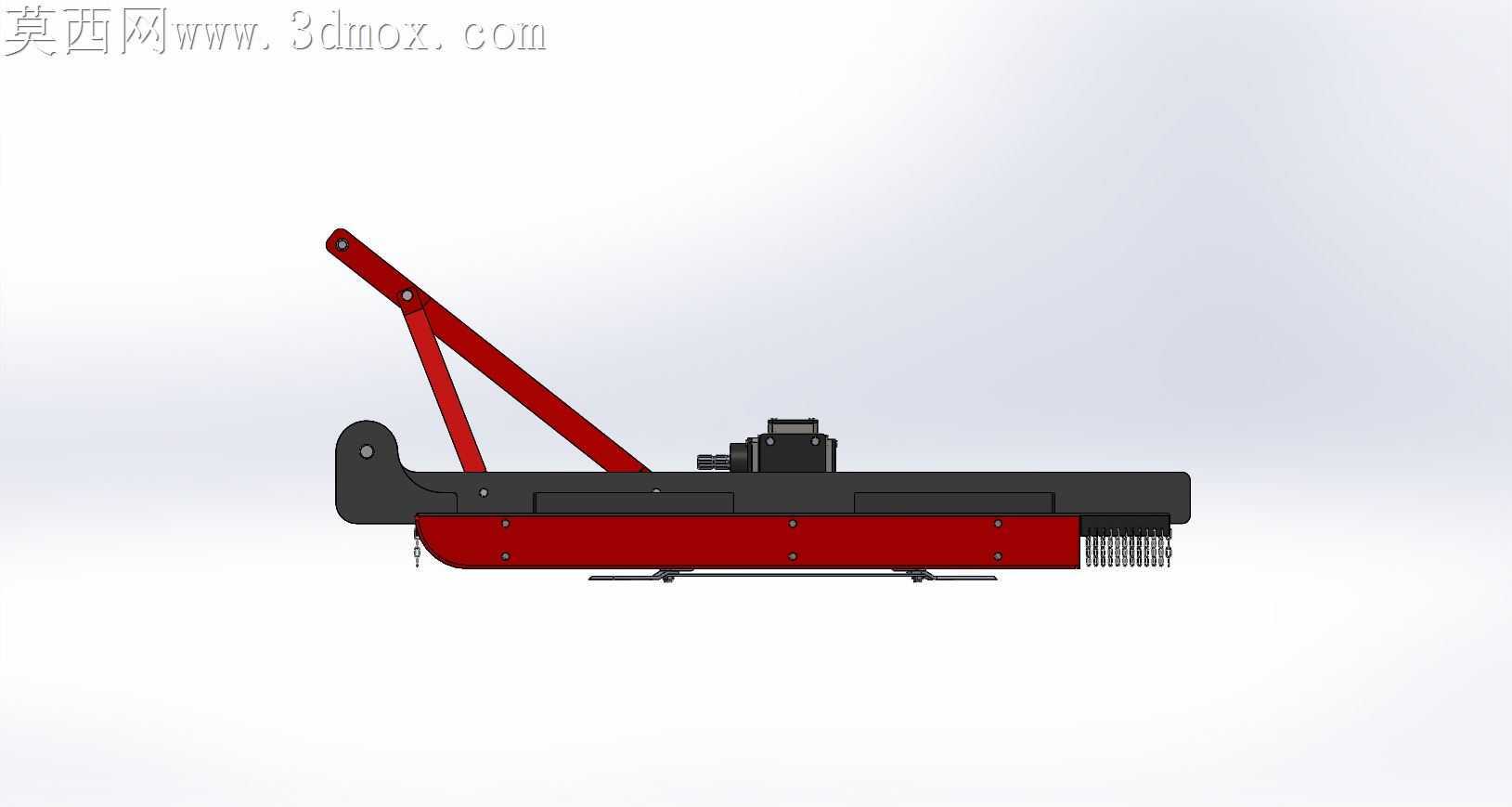

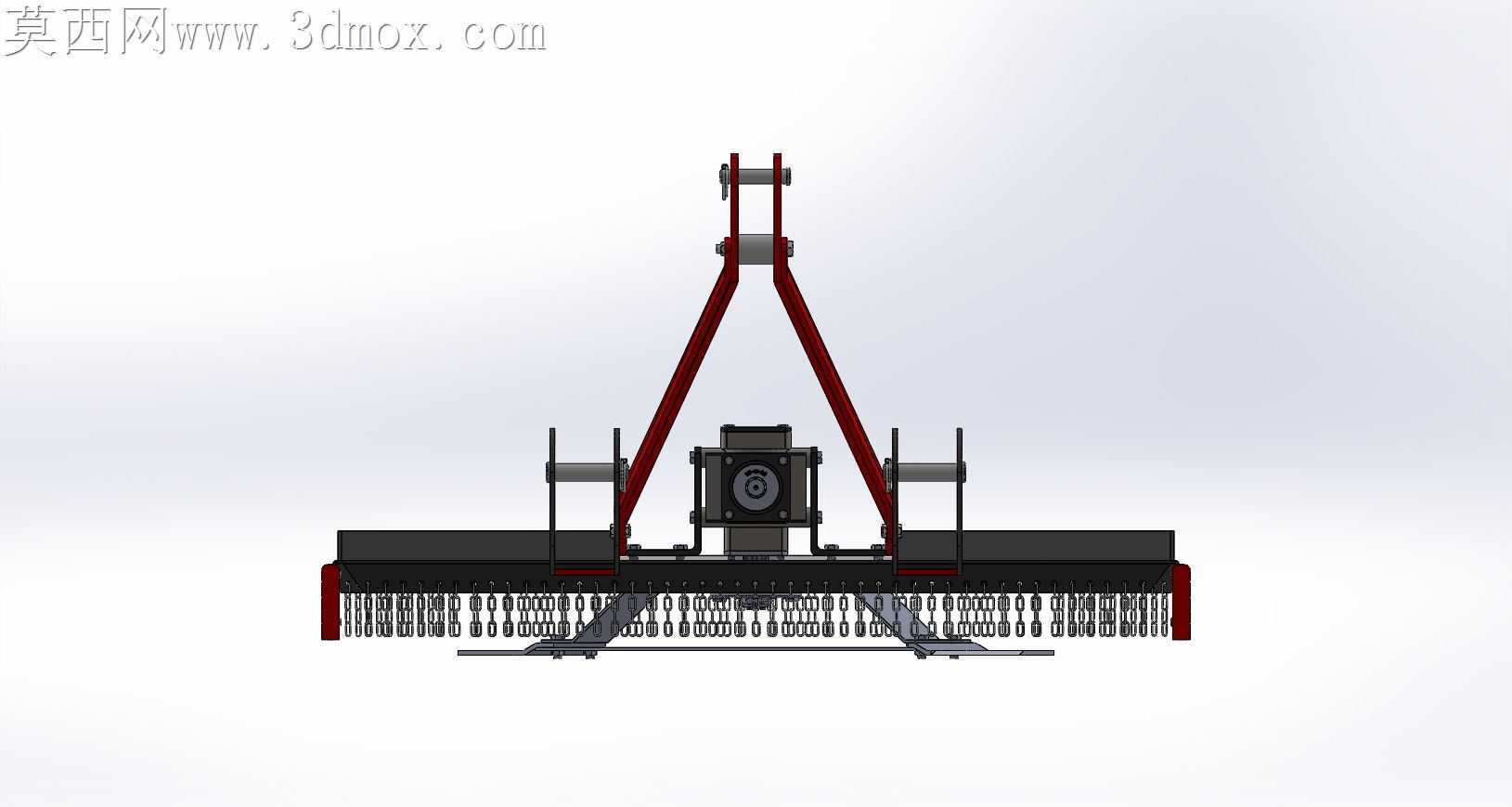

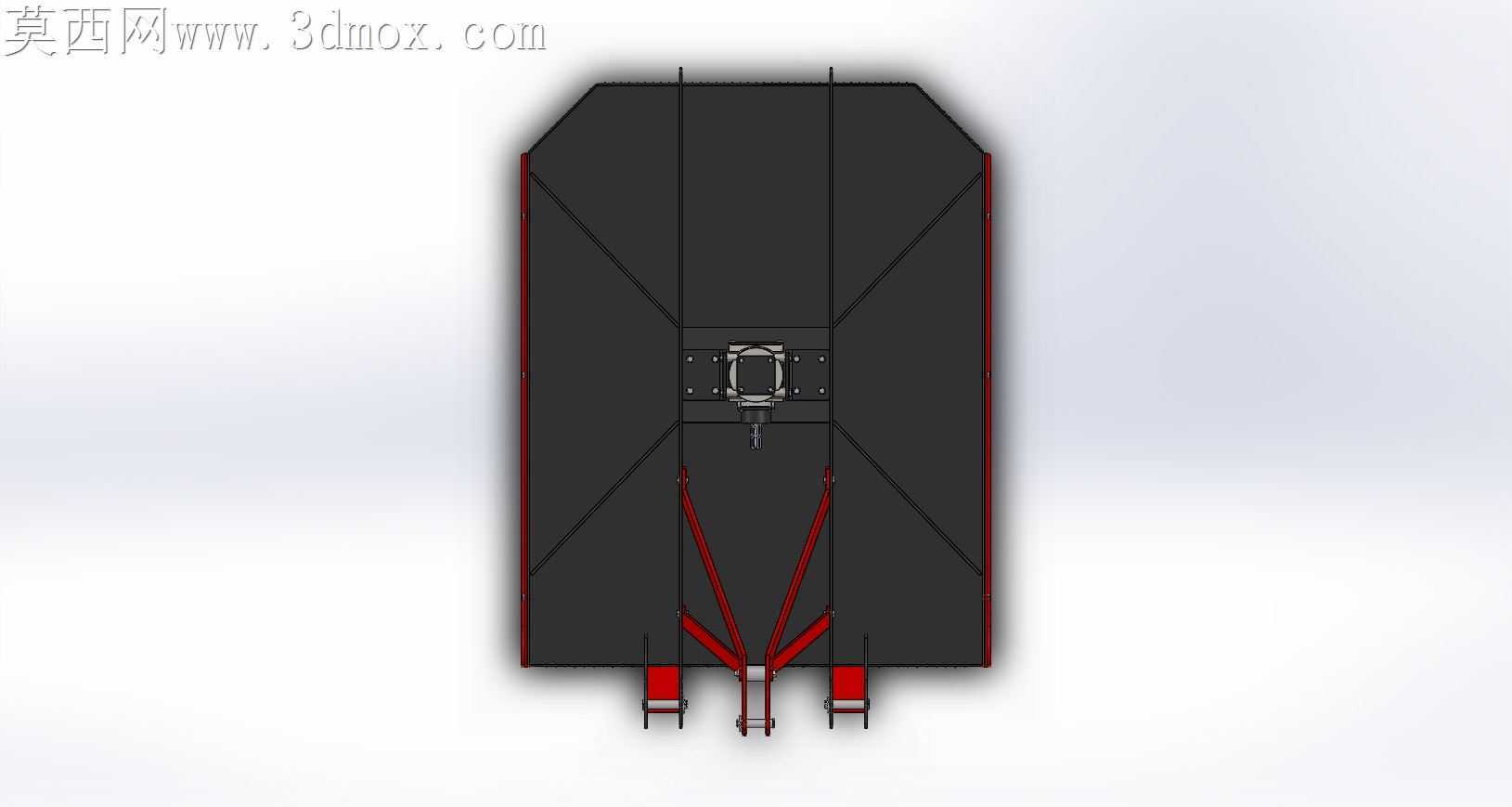

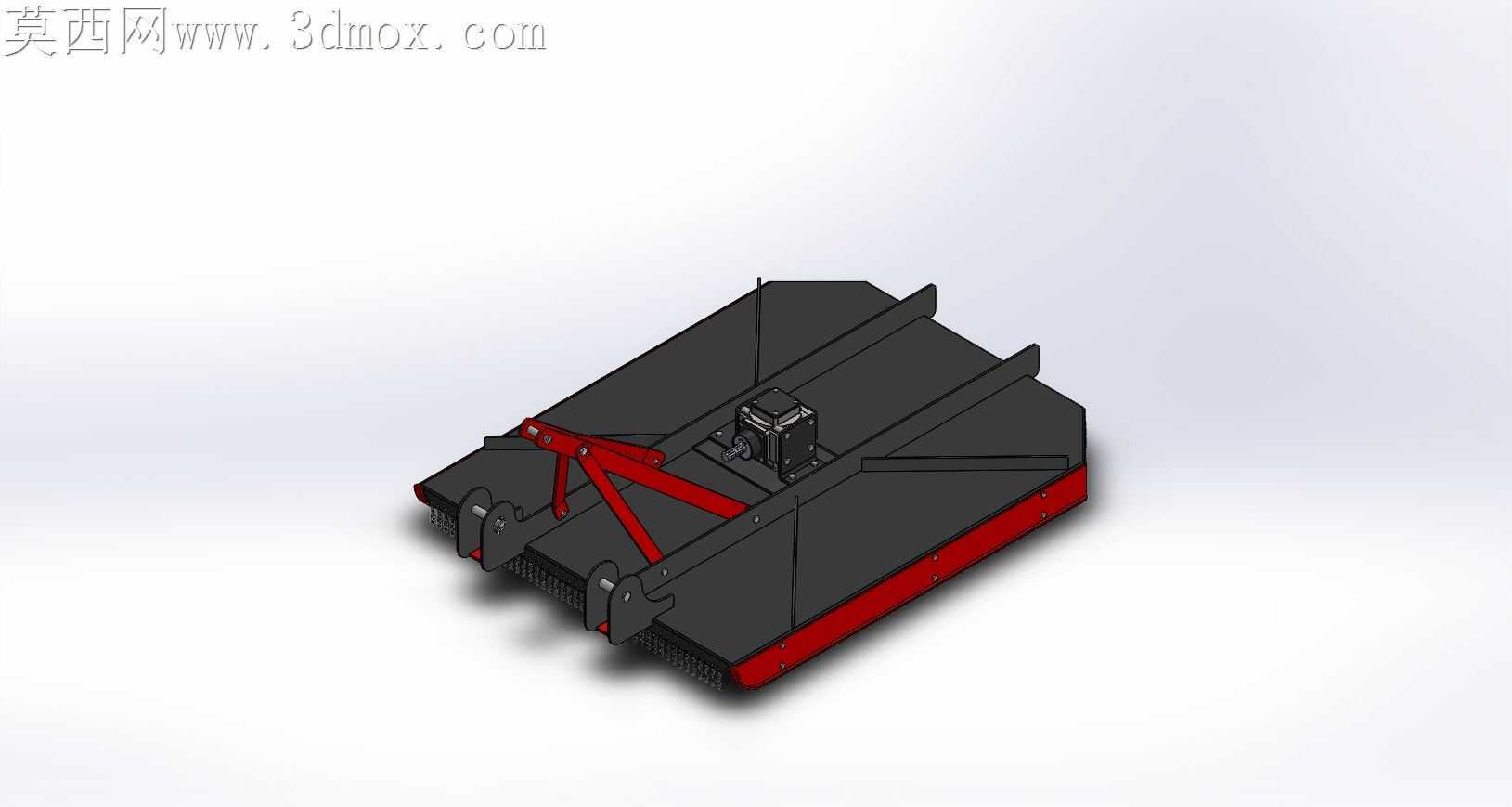

坡地草坪修剪作业时，传统直连式切割机具常因机架刚性不足出现刀盘跳动，遇到硬质灌丛还会出现连接臂形变，连带悬挂架与主机连接位出现应力集中开裂，这套悬挂式旋转切割机具的结构优化恰好对准这类现场痛点。上部三角悬挂臂采用双斜撑对称布局，斜撑杆与上部挂接座的连接位做了加厚包边处理，没有采用常规的直角焊接结构，而是做了圆弧过渡的应力释放设计，避免作业时高频振动带来的焊缝疲劳开裂，挂接座的销轴孔预留了0.2mm的配合公差，既保证与拖拉机悬挂机构的拆装顺畅，又不会因间隙过大出现作业时的横向窜动。下方切割刀盘的防护梁采用两端微翘的弧形结构，作业时碰到凸起的土块或路沿石，弧形面能顺势滑开，不会出现硬顶撞弯刀盘架的问题，刀盘下方垂挂的链式防护条单条长度刚好覆盖刀齿旋转的外切线范围，相邻链条的重叠量控制在15mm，既可以阻挡切割时飞溅的草屑碎石，又不会因重叠过多增加不必要的作业阻力。两侧的仿形滑脚做了可调节的长槽孔设计，不需要更换配件就能调整切割留茬高度，滑脚的底面做了圆角打磨处理，在起伏不平的草地作业时不会刮起草皮，也不会因局部卡滞拖出深沟。刀盘与上部传动箱的连接位设置了缓冲减震垫，能过滤掉刀盘旋转时产生的高频振动，避免振动直接传递到悬挂臂和主机，减少驾驶位的共振不适感。传动箱的安装座做了下沉式设计，重心比常规同幅宽割机低80mm左右，坡地作业时整机稳定性更好，不会因重心偏高出现侧倾隐患。两侧的辅助支撑导轮采用悬臂式安装，导轮的轮面做了防滑纹路，在路边斜坡作业时能贴紧地面仿形，保证切割幅宽内的留茬高度一致，不会出现局部留茬过高漏剪的问题。所有外露的连接螺栓都采用了防松自锁螺母，长时间在振动环境下作业也不会出现螺栓松脱的问题，切割刀齿的安装座做了快拆式卡槽设计，更换磨损刀齿时不需要拆卸整个刀盘，单人在田间就能完成更换操作，大幅减少维护停机时间。
