拖拉机挂载式螺旋钻孔作业装置设计

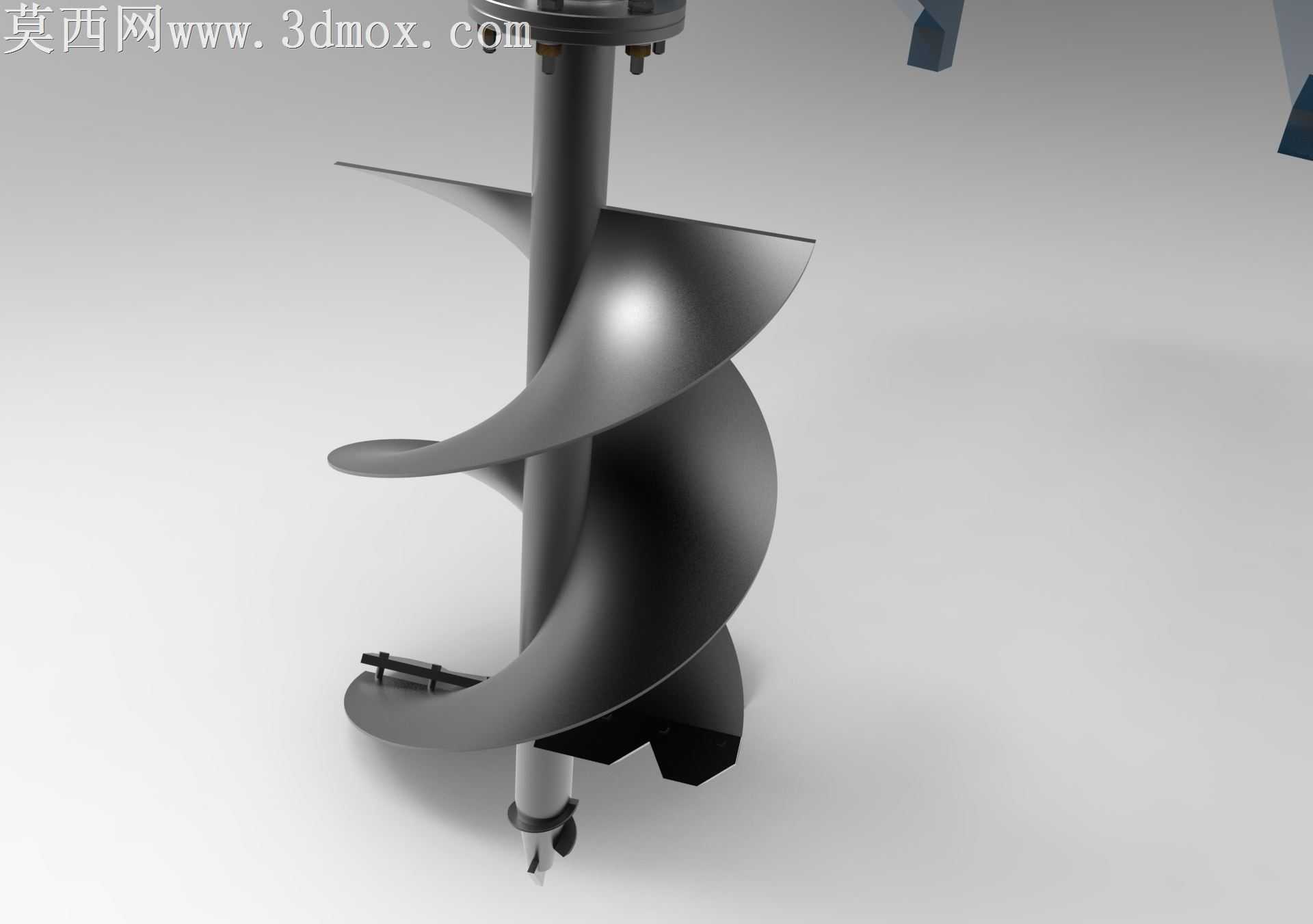

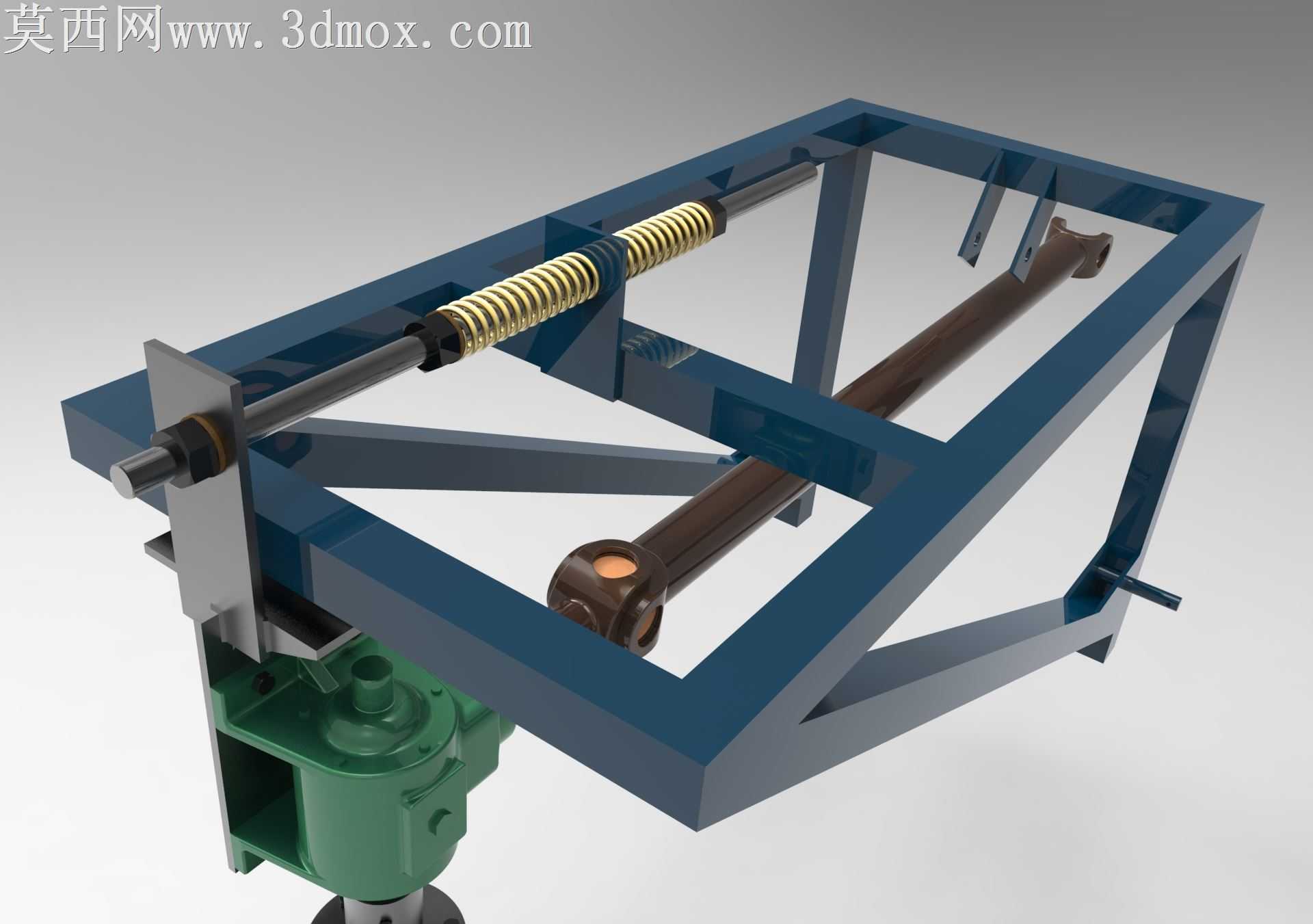

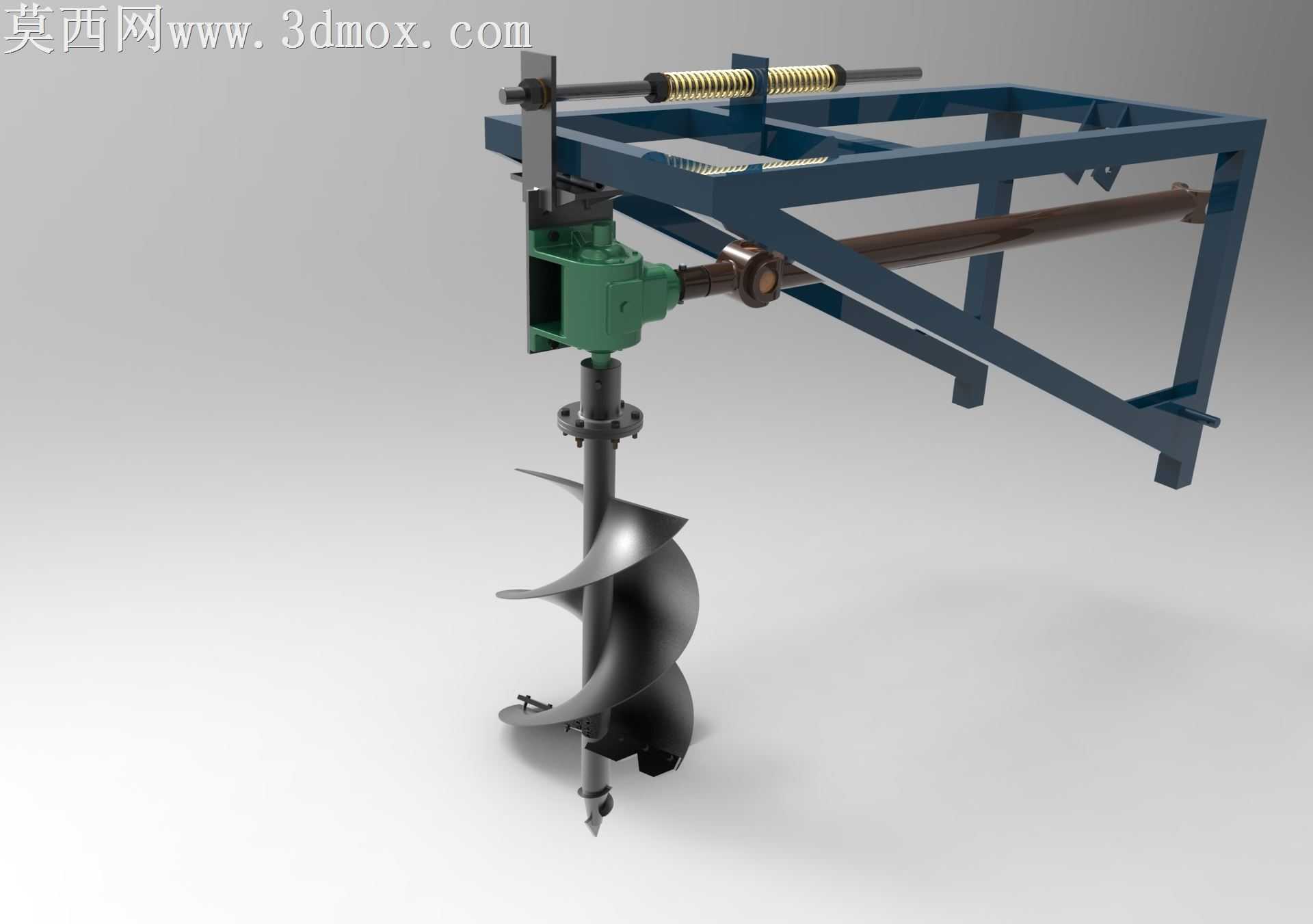

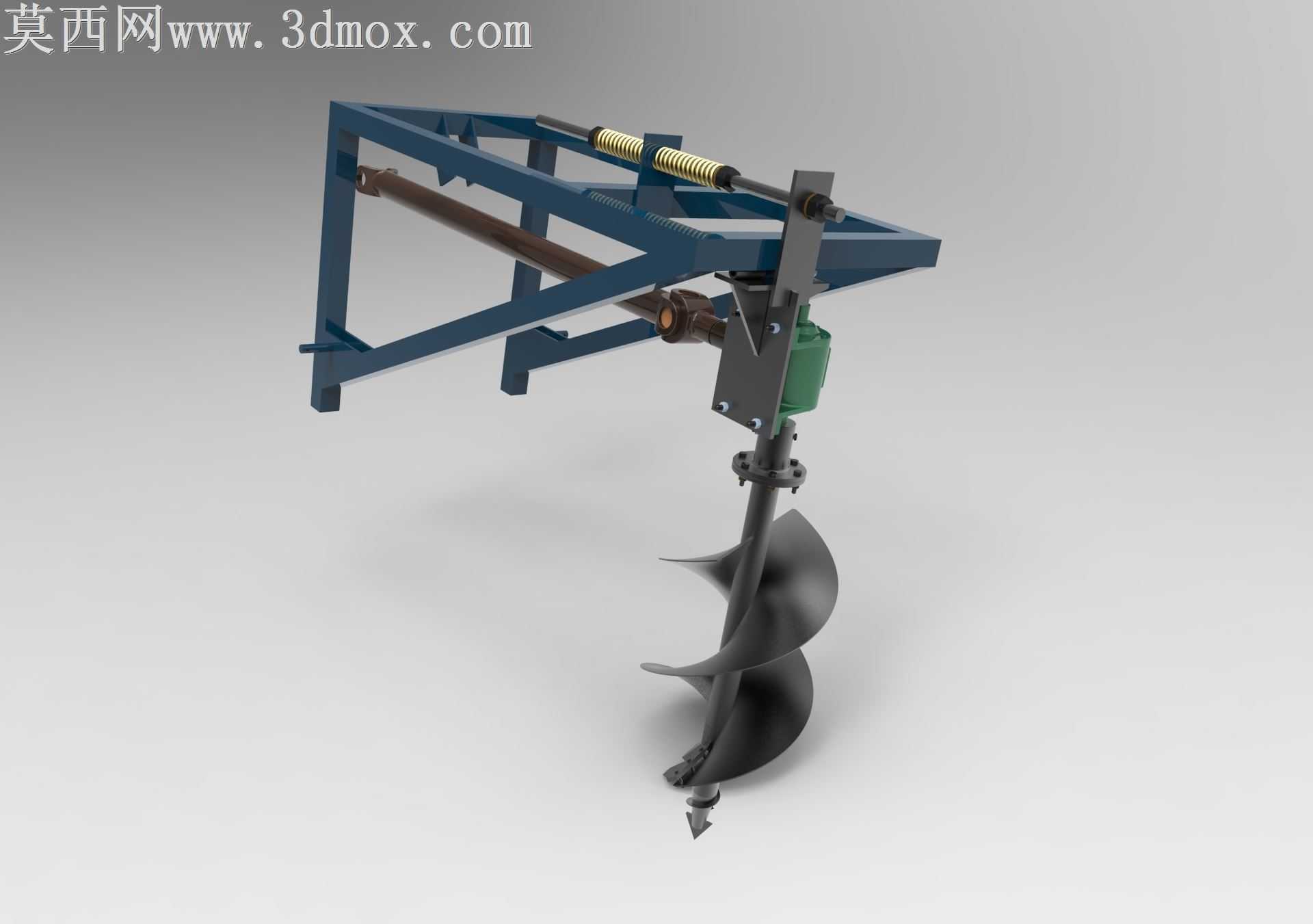

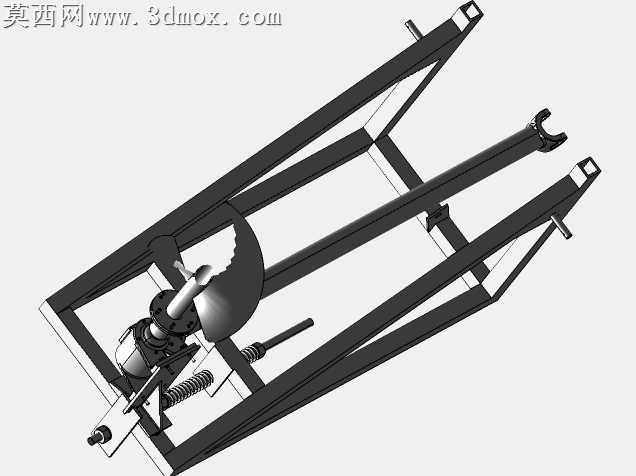

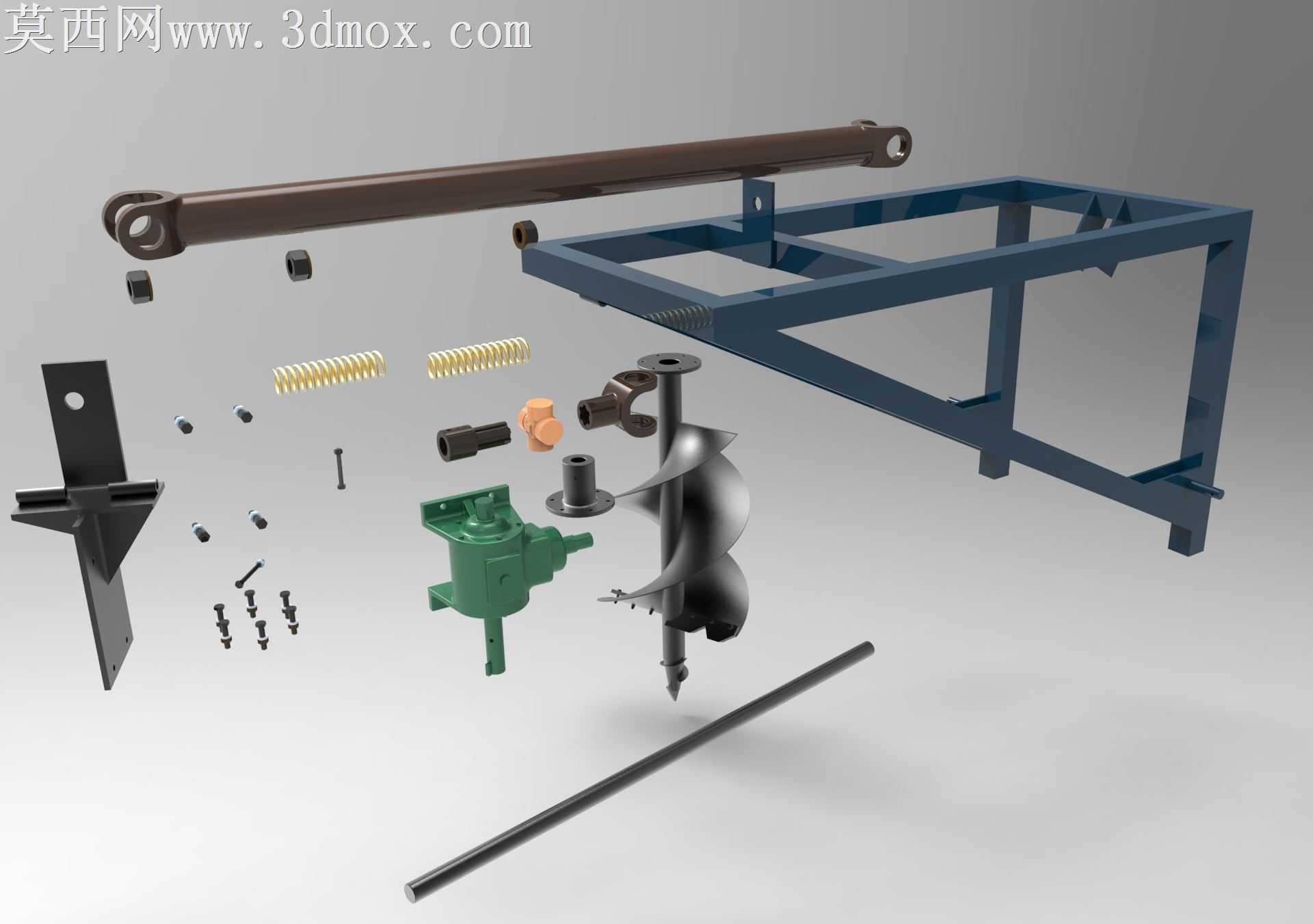

本作品为适配拖拉机挂载使用的螺旋钻孔作业装置三维建模成果，建模过程中严格遵循农用机具挂载作业的实际工况需求，对装置各组成部分进行1:1等比例还原。整体建模首先从承载机架开始搭建，采用方管型材拼接的框架式结构作为主体承载基础，建模时精准还原了机架的斜向加强筋结构，通过三角支撑结构提升机架整体抗扭、抗弯性能，确保钻孔作业时机架不会因受力产生形变偏移。传动系统部分，建模还原了侧置的齿轮传动箱结构，清晰呈现输入轴与输出轴的垂直传动布局，输入轴用于对接拖拉机动力输出端，输出轴垂直向下连接螺旋钻具，传动箱外壳采用分体式建模，还原了箱体的安装定位孔、连接法兰等细节结构，确保传动部件的装配关系完全符合实际机械设计逻辑。进给调节部分，建模还原了机架上部的横向滑移导轨与弹簧缓冲机构，双弹簧平行布置在滑移轴上，可在钻孔作业时提供缓冲减震效果，同时允许钻具沿横向小幅调整位置，适配不同的钻孔点位需求。钻具部分采用螺旋叶片式结构，建模时精准还原了螺旋叶片的导程、叶片厚度，以及钻具底部的定位尖头与切削刃结构，确保钻具入土作业时的切削、导土逻辑符合实际使用需求。渲染阶段采用哑光金属材质模拟机架方管的喷涂漆面效果，传动箱外壳采用铸铁质感的深绿哑光材质还原农用机具的典型涂装，螺旋钻具采用耐磨金属材质，表面做轻微的使用质感处理，弹簧、传动轴等部件采用光亮金属材质区分不同部件属性，整体渲染光影柔和，清晰呈现各部件的装配关系与结构细节。设计过程中充分考虑了拖拉机后置三点悬挂的挂载适配性，机架预留的悬挂连接点位位置精准，整体重心布局合理，避免作业时出现偏载问题，同时传动路径短、结构紧凑，可有效降低动力传输过程中的损耗，螺旋钻具与传动箱采用法兰连接结构，方便根据不同钻孔直径需求更换对应规格的钻具，提升装置的适用场景范围。
