复古双翼木质玩具飞机结构设计方案

这款双翼玩具飞机的结构设计，最初是面向儿童木质玩具量产的铸造工艺前置验证环节，在玩具制造的批量生产场景中，这类简化结构的航模仿真玩具，既可以作为低龄儿童的益智拼装组件，也能作为桌面装饰摆件适配文创周边的生产需求，部分场景下还可作为航模入门教学的演示教具，帮助初学者理解固定翼飞机的基础气动布局逻辑。

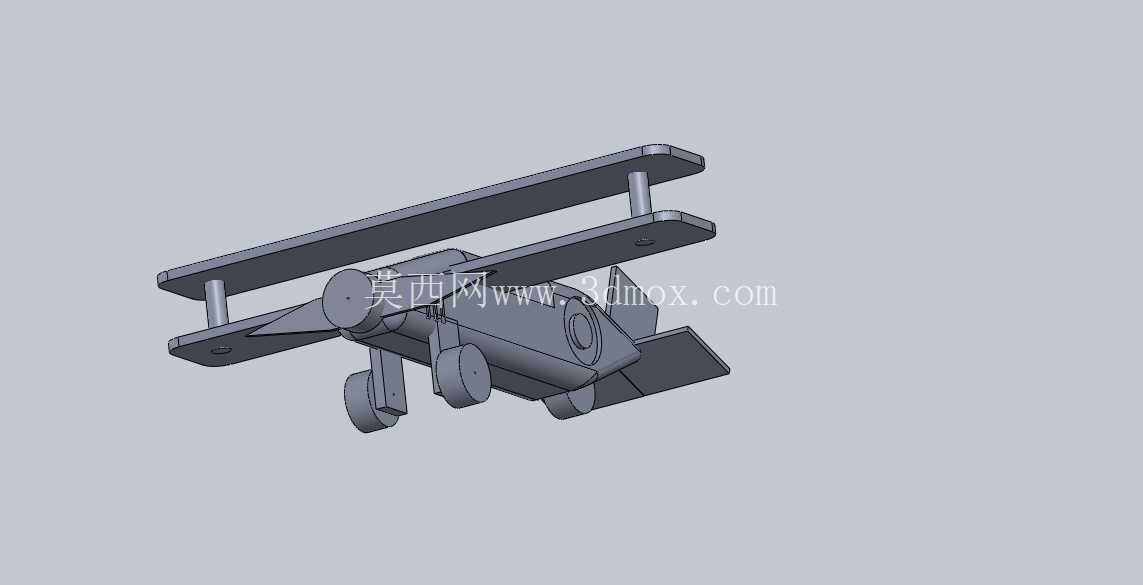

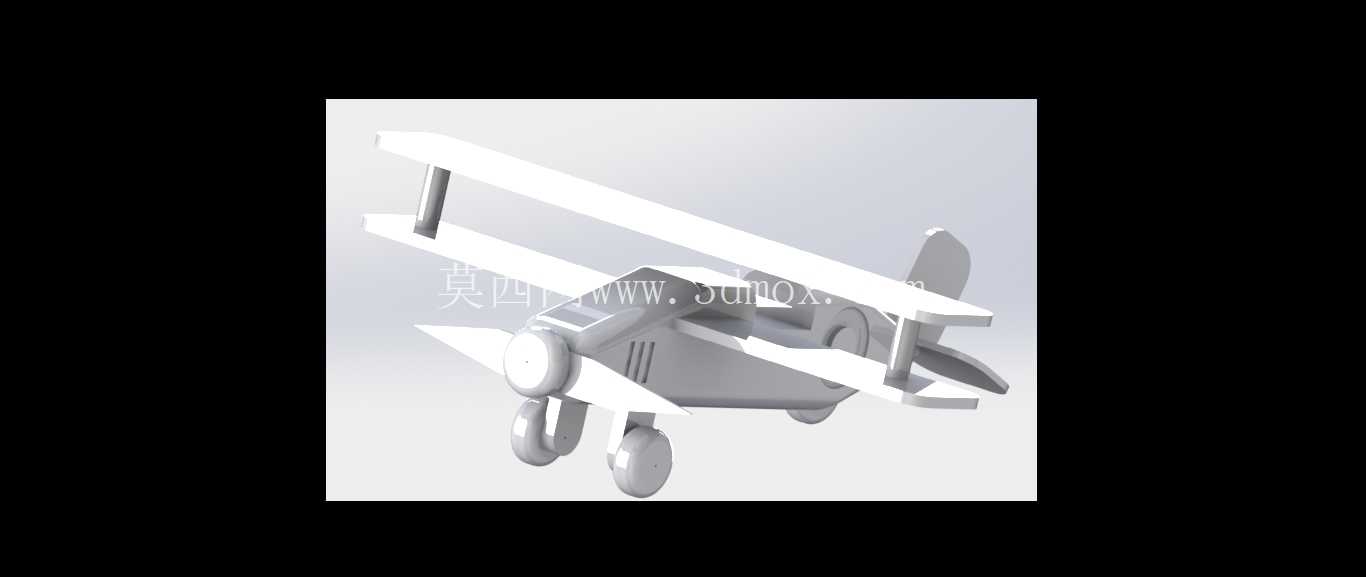

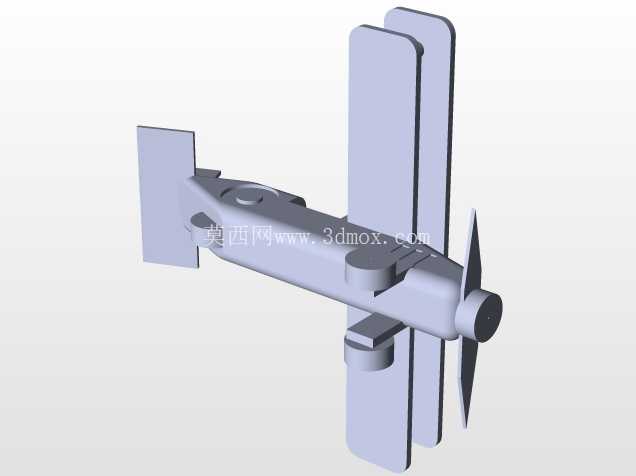

从功能特性来看，整机没有设置复杂的活动舵面，所有结构件均为一体化成型设计，起落架采用固定式三点支撑结构，两个主起落架布置于机翼下方靠前位置，尾撑下方设置小型尾轮，三个支撑点的投影形成稳定的三角形支撑面，放置在平面上时不会出现侧翻、前倾后仰的问题，完全满足静态摆放的稳定性要求。上下两层机翼通过垂直的支撑柱连接，支撑柱的位置避开了机身的核心受力区域，既还原了早期双翼飞机的外观特征，也不会在铸造脱模时形成结构干涉。机身头部做了圆弧过渡处理，没有尖锐棱角，符合儿童玩具的安全设计要求，尾部的水平尾翼与垂直尾翼采用一体化连接结构，和机身主体的衔接处做了圆角过渡，避免应力集中导致的成型后部件断裂问题。螺旋桨部分采用简化的两叶设计，和机头的连接位置预留了微小的转动间隙，在实际生产装配后可以实现手动拨动旋转，提升玩具的交互趣味性，同时转动结构没有设置细小的可拆卸零件，避免低龄儿童误吞的安全隐患。

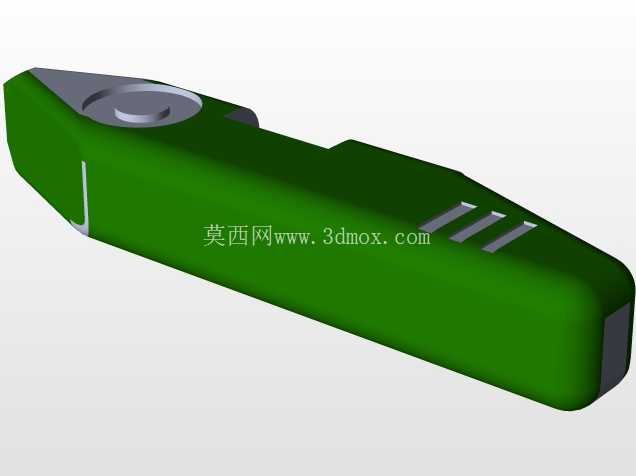

设计思路上，整机优先考虑铸造工艺的成型便利性，所有外表面均采用大曲率圆弧过渡，没有设置深度过大的凹槽或者倒扣结构，模具分型面设置在机身的水平中线上，上下模合模后可以直接完成所有外形结构的成型，不需要额外设置侧向抽芯结构，能够有效降低模具的加工成本与后期生产的脱模难度。机身侧面的散热槽纹路采用浅凹槽设计，凹槽深度控制在1.5mm以内，既还原了老式活塞飞机的外观细节，也不会因为凹槽过深导致铸造时出现填料不足的缺陷。机翼部分采用等厚的平板式设计，机翼前缘做了小圆角处理，后缘保持平直，这种设计一方面降低了模具的加工难度，另一方面也让机翼部分的壁厚保持均匀，避免铸造冷却过程中因为壁厚差异过大出现缩孔、变形的问题。

从安装边界与尺寸控制来看，整机的长度控制在120mm左右，翼展控制在150mm以内，整体高度（从起落架底部到上机翼顶面）控制在70mm上下，所有结构件的最小壁厚不小于2mm，最大壁厚不超过4mm，均匀的壁厚设计能够保证铸造过程中材料的流动性一致，减少成型缺陷。上下机翼的支撑柱直径设置为3mm，和机翼的连接位置做了0.5mm的圆角过渡，提升连接位置的结构强度，避免运输或者把玩过程中出现支撑柱断裂的问题。起落架的轮体部分采用和支腿一体化的设计，轮体直径为8mm，支腿和机身底部的连接位置做了加宽处理，连接面的宽度达到5mm，保证起落架和机身的连接强度，能够承受日常把玩过程中的常规冲击力。尾翼部分的厚度和机翼保持一致，均为2.5mm，水平尾翼的展长控制在40mm以内，垂直尾翼的高度控制在20mm，避免尾翼尺寸过大导致的成型后变形问题。

在实际生产适配中，这套结构可以直接适配锌合金压铸或者木质粉浆浇注的铸造工艺，不需要对结构做额外修改，所有的转角位置都预留了铸造工艺要求的脱模斜度，斜度控制在1.5度左右，既不会影响外观的还原度，也能保证脱模时零件不会被模具刮伤。整机没有设置需要后续二次加工的装配孔位，所有部件一体化成型后，只需要经过简单的飞边打磨、表面喷涂就可以完成成品组装，能够有效缩短生产流程，降低批量生产的制造成本。对于结构设计从业者来说，这类简化的玩具结构设计，核心是在外观还原度、工艺可行性、使用安全性三者之间找到平衡，不需要追求完全还原真实飞机的复杂结构，而是要结合实际的生产工艺与使用场景，对结构做合理的简化，在保证核心外观特征的前提下，最大化降低生产难度，提升产品的成品率与结构可靠性。
