仿真敞篷越野玩具吉普车结构设计

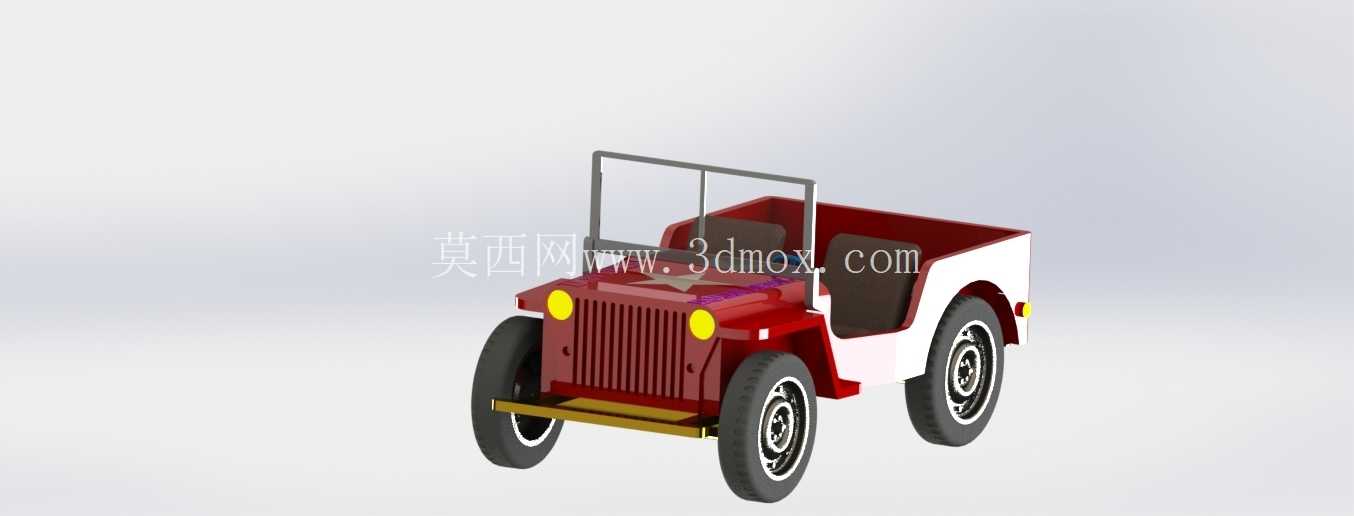

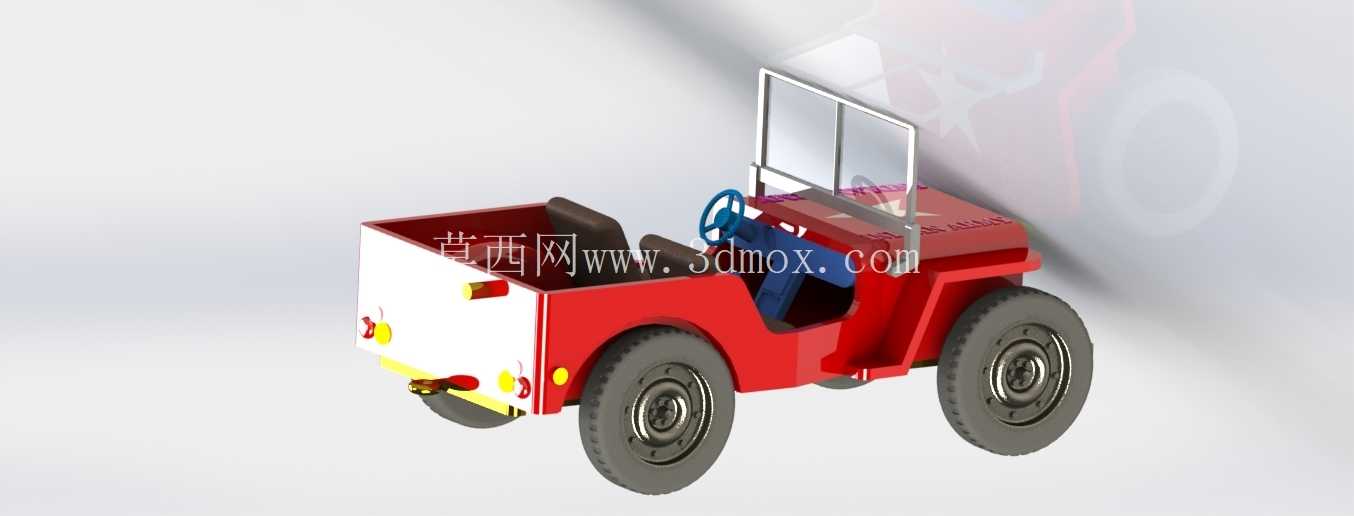

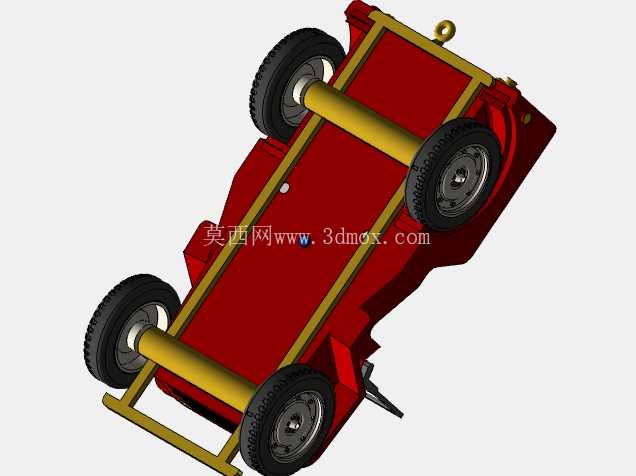

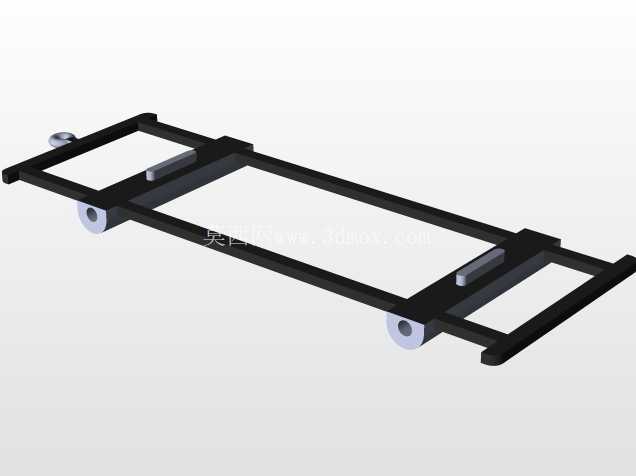

这款敞篷结构的玩具吉普车，核心面向低龄儿童玩乐场景设计，同时可作为铸造工艺环节的原型参考件，适配小型锌合金玩具件的批量压铸生产需求，整体结构完全规避尖锐棱角，所有外露棱边均做R2以上圆角处理，避免儿童使用过程中出现磕碰划伤风险。从功能特性来看，整车采用前后硬轴连接的简化越野底盘结构，轮距与轴距比例参照真实威利斯吉普等比例缩放，保留了经典越野车型的短前悬、短后悬设计，能够适配15度以内的小坡度桌面行驶场景，四个车轮均预留独立转动间隙，轮轴与车身连接处采用间隙配合设计，无需额外加装轴承即可实现顺畅转动，推进行驶过程中无卡滞、无异响。车身尾部预留了仿真拖挂接口结构，可匹配同比例的小型玩具拖挂配件，拓展组合玩乐的场景可能性，驾驶舱区域做了半开放的敞篷设计，简化了风挡框架结构，既还原了经典吉普的外观辨识度，又减少了细小易断裂的突出部件，提升玩具整体的抗摔性能。

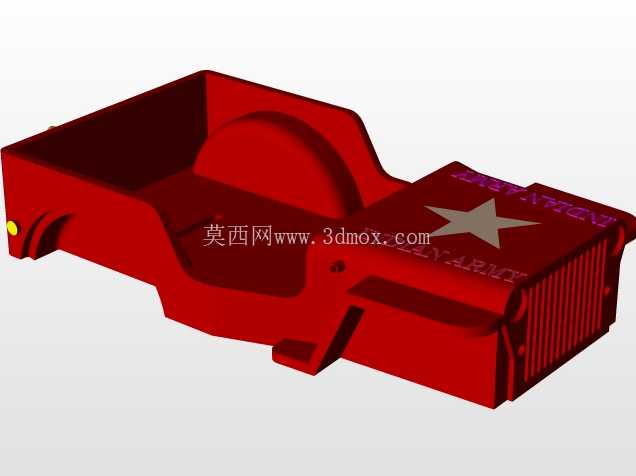

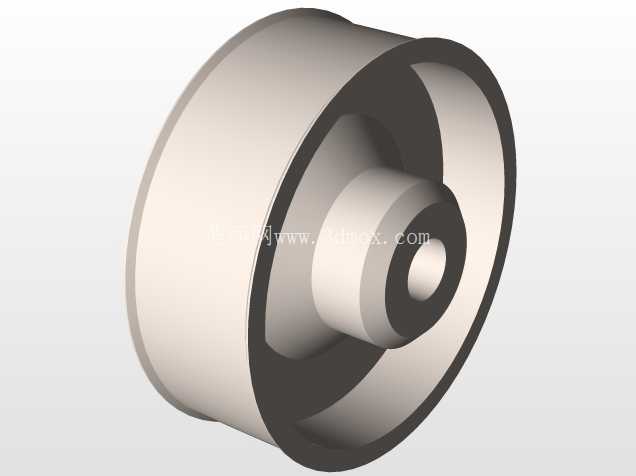

设计过程中优先考虑铸造脱模的工艺可行性，所有侧壁结构均保留1.5度的脱模斜度，车身外壳的壁厚控制在1.8mm-2.2mm区间，避免压铸过程中出现壁厚不均导致的缩孔、冷隔缺陷，车身分模线设置在侧围中部位置，尽可能隐藏合模痕迹，减少后续抛光打磨的工序量。车轮部分采用独立分件设计，轮胎表面做简化的越野胎纹凸起，凸起高度控制在0.8mm，既保留胎纹的视觉效果，又不会因为纹路过深导致脱模困难，轮毂部分还原了经典钢制轮毂的圆形凹陷造型，结构上做等壁厚处理，适配压铸生产的进料流向设计，减少铝液或锌液填充过程中的紊流问题。

安装边界方面，整车装配仅需6个部件即可完成组合，分别是车身主体、前风挡框架、两个前轮组件、两个后轮组件，所有连接点位均采用卡扣式过盈配合，无需额外使用螺丝或者粘接剂，装配工序简单，适合流水线快速组装，轮轴的安装孔位同轴度公差控制在0.1mm以内，确保车轮装配后无偏摆、转动顺畅。车身整体长度控制在120mm左右，宽度控制在60mm，高度控制在55mm，属于单手握持的舒适尺寸，符合3-8岁儿童的手掌抓握尺度，车身重量控制在80g以内，即使儿童抛掷也不会造成过重的磕碰伤害。

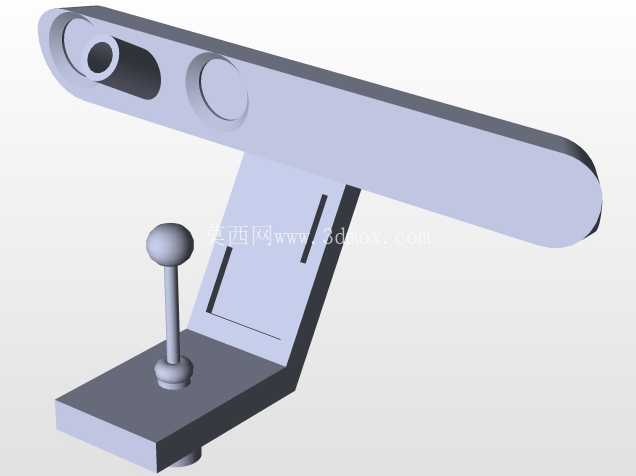

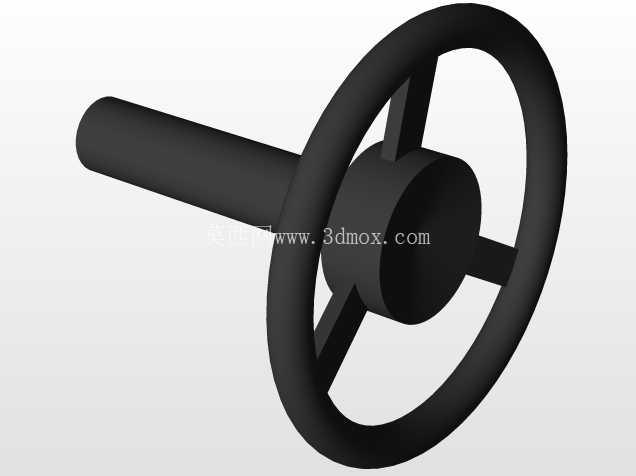

从结构强度角度考虑，车身侧围与底盘连接的位置做了局部加厚处理，加厚区域厚度达到3mm，对应车轮安装的受力点位，能够承受1.2米高度自由落体的冲击不出现断裂，风挡框架与车身连接的根部做了R3的圆角过渡，避免应力集中导致的摔碰断裂问题。车身尾部的仿真尾灯、油箱等装饰结构均与车身主体一体化设计，没有独立的细小粘接部件，杜绝儿童误食小零件的安全风险，驾驶舱内部的方向盘、座椅结构均做简化凸起处理，没有突出易断裂的细杆结构，在保证外观辨识度的前提下最大化结构可靠性。

针对铸造生产的工艺需求，整个车身主体的进料口设置在底盘中部位置，渣包分布在车身尾部和车头的边角区域，确保压铸过程中金属液能够平稳填充整个型腔，卷气、夹渣缺陷的产生概率降到最低，所有内部筋位的厚度均不超过外壁厚度的70%，避免筋位连接处出现缩痕影响外观质量。车轮部件的分模线设置在轮胎宽度的中心位置，胎纹结构沿脱模方向做同向设计，无需额外抽芯结构即可完成脱模，有效降低模具的加工复杂度和生产成本，适配小型玩具代工厂的批量生产能力。
