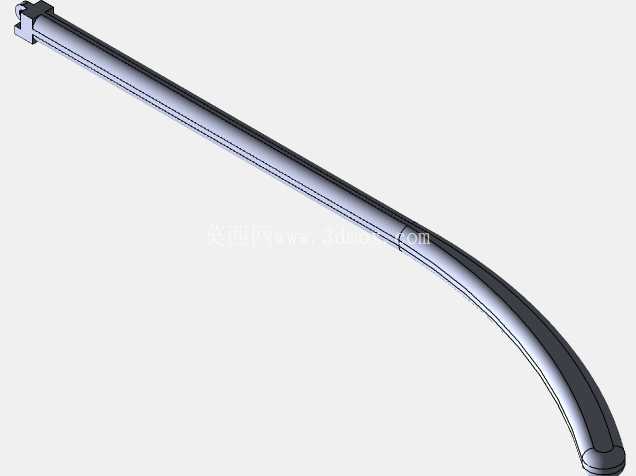

眼镜镜腿弯曲连接结构三维设计

　　做这个结构的三维建模时，首先要明确安装边界：前端铰接位需要匹配桩头的铰链安装尺寸，铰接孔的同轴度公差需要控制在0.02mm以内，避免开合时出现卡滞或者旷量，铰接段的截面做了局部加厚处理，因为这个位置是应力集中区，日常摘戴眼镜时的反复掰动很容易在这个位置出现断裂，加厚的同时在铰接位根部做了R0.8的圆角过渡，分散应力集中点。中段的弧形段并非规则圆弧，而是根据人体头面部的曲面数据做了变曲率设计，靠近铰接端的曲率半径更大，向后延伸到挂耳位置时曲率半径逐渐收窄，这样的设计能让镜腿和头部侧面的接触从点接触变成面接触，减少长时间佩戴的局部压痕，杆身的主体截面采用带圆角的扁矩形设计，宽度控制在2.2mm，厚度1.2mm，这个尺寸既保证了构件的结构强度，又不会因为杆身过粗影响外观质感。日常佩戴的框架眼镜中，镜腿是直接接触人体颞侧、承担镜架固定受力的核心构件，这个构件的设计合理性直接决定佩戴舒适度与镜架使用寿命。从结构受力角度看，镜腿并非简单的直杆构件，靠近桩头的铰接段需要承担镜架开合的反复弯折载荷，中段贴合人体头部轮廓的弧形段需要匹配不同头型的曲面弧度，末端挂耳段需要贴合耳后轮廓避免佩戴时滑落，三个功能段的过渡曲率设计是整个构件的设计核心。

　　末端挂耳段做了向下的自然弯折，弯折角度控制在12度到15度之间，这个角度区间能适配绝大多数人群的耳后轮廓，不会因为角度过大压迫耳后神经，也不会因为角度过小导致镜架容易滑落。从应用场景来看，这类镜腿构件不仅用于普通光学眼镜，也适配太阳镜、防护护目镜等各类框架式眼镜产品，不同应用场景下可以调整杆身的材质参数，比如日常佩戴的光学镜可以采用TR90或者β钛材质，运动类护目镜可以采用韧性更好的记忆塑料或者不锈钢材质，三维模型里的壁厚设计预留了不同材质的成型余量，注塑成型时的拔模斜度控制在1度，既方便脱模，又不会影响构件的装配精度。

　　建模过程中需要重点关注几个配合面的公差：前端铰链的安装槽深度公差控制在±0.01mm，保证铰链装入后不会出现凸起或者凹陷，影响镜架开合的顺滑度；杆身的外表面做了连续G2曲率连续处理，避免曲面出现棱线，后续做表面抛光或者电镀处理时不会出现外观瑕疵；挂耳段的末端做了R1.5的圆角处理，避免尖锐边缘接触皮肤造成不适感。很多初入行的结构设计人员做镜腿设计时容易犯的错误是把整个杆身做成等曲率圆弧，实际佩戴时会出现镜腿中段压太阳穴、末端挂不住耳朵的问题，这个模型里的变曲率设计是基于大量人体头型数据拟合出来的，杆身从铰接端到末端的截面也做了渐变处理，靠近铰接端的截面厚度更大，往末端延伸时厚度逐渐收窄，既保证了前端铰接位置的结构强度，又让末端有足够的弹性适配不同头围的佩戴需求。

　　安装边界上，这个镜腿构件的总长度控制在135mm，这个长度是成人镜架的通用尺寸，前端铰接位的孔距是2.8mm，适配市面上绝大多数标准眼镜铰链的安装尺寸，不需要额外修改桩头结构就可以直接替换装配。杆身的弧形段最高点距离铰接端的垂直高度是18mm，这个尺寸刚好贴合头部侧面的颞骨轮廓，不会出现镜腿翘起或者过度压迫的问题。从生产工艺角度看，这个结构既适合金属冲压折弯成型，也适合塑料注塑成型，模型里的所有转角都做了适配对应工艺的圆角处理，金属成型时不会因为折弯半径过小出现开裂，注塑成型时不会因为尖角位置出现应力集中导致后期使用断裂。另外，杆身的表面预留了0.1mm的表面处理余量，后续做喷漆、电镀或者水转印等表面工艺时，不会因为涂层厚度影响最终的装配尺寸。
