三叶指尖旋转解压玩具结构设计

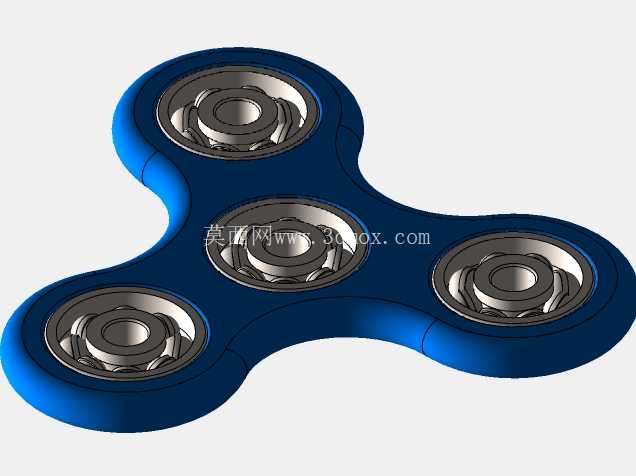

这款三叶式手持旋转玩具的结构设计，核心围绕低阻力旋转、手持握持舒适度与动平衡稳定性三个核心工程目标展开，在日常休闲解压、手部精细动作训练、桌面趣味摆件等场景中都有实际应用价值。从结构布局来看，整体采用中心对称的三叶外廓设计，中心位置预留标准深沟球轴承的安装位，三个叶瓣末端分别配置配重轴承结构，通过合理的重量分布降低旋转过程中的偏心力矩，避免高速转动时出现抖动、晃动感，同时延长单次旋转的持续时长。

设计过程中首先确定了手持操作的人机边界，整体外廓直径控制在75mm范围内，单叶瓣的边缘做R3.5的圆角过渡，避免尖锐棱角划伤手部，整体厚度控制在12mm，适配多数成年人单指按压、双指捏持的操作尺寸，中心轴承的内孔直径设计为6mm，既可以匹配常规指尖陀螺的通用轴承配件，也能保证手指按压时的接触面积足够，不会因为接触面积过小产生压痕。三个叶瓣的末端配重腔采用沉台结构设计，沉台深度与配重轴承的外圈厚度保持一致，装配后轴承端面与叶瓣表面齐平，既保证了外观的整体性，也能避免旋转过程中配重件出现松脱、移位的问题。

从功能实现逻辑来看，中心轴承作为核心旋转支撑件，选用标准606微型深沟球轴承，内圈与中心固定轴采用过盈配合，外圈与主体框架的安装孔采用过渡配合，保证转动时内外圈无相对滑动，旋转阻力仅来自轴承自身的滚动摩擦。三个末端的配重件同样采用同规格微型轴承，一方面利用轴承自身的金属重量提供足够的旋转惯量，让单次拨动后的旋转时长可以达到预期要求，另一方面金属材质的配重也能提升整体握持的质感，避免全塑料结构带来的廉价感。主体框架的材质选用ABS工程塑料，通过注塑工艺成型时，三个叶瓣的壁厚均匀控制在2.5mm，避免壁厚不均导致的注塑缩痕、变形问题，同时在轴承安装孔的位置做局部加厚处理，提升装配位置的结构强度，防止多次拆装轴承后出现孔位开裂、松旷的问题。

在动平衡调校的设计环节，三个叶瓣的质心到中心旋转轴的距离完全一致，单个叶瓣的重量公差控制在0.2g以内，避免因为重量不均导致旋转时产生径向跳动。叶瓣的外轮廓采用平滑的弧形过渡，没有突兀的凸起或凹槽，旋转过程中不会产生明显的风阻，也不会因为气流扰动产生额外的噪音。中心位置的按压盖采用可拆卸结构，通过卡扣与中心轴承内圈连接，既可以遮盖轴承的内部结构提升外观整洁度，也方便后期更换不同配色的按压盖来实现外观个性化调整，拆卸时不需要额外工具，直接用指甲即可撬开，日常维护、配件更换都十分便捷。

从实际使用场景的适配性来看，这款结构既可以作为日常办公间隙的解压小物件，通过手指拨动旋转来缓解注意力疲劳，也可以作为手部康复训练的辅助器具，帮助手指活动能力受限的用户进行精细动作训练，同时平整的底部结构也可以将其放置在桌面作为小型摆件，旋转时的动态效果也能起到一定的桌面装饰作用。设计时充分考虑了不同使用场景下的结构可靠性，整体结构没有易脱落的小零件，所有装配位置都采用过盈配合加卡扣的双重固定方式，日常携带放在口袋、包内也不会出现零件散落的问题，边缘的大圆角设计即使不小心从手中滑落，也不会对桌面、地面造成磕碰损伤，整体结构的安全冗余足够应对日常使用中的各类意外情况。

在装配工艺的设计上，所有零件都采用自定位结构，主体框架上的轴承安装孔做了导入倒角，装配时不需要额外的工装定位，直接将轴承压入对应孔位即可完成组装，压装过程中不会出现偏斜、卡滞的问题，适合小批量手工组装或者规模化流水线生产。三个叶瓣的表面做晒纹处理，既可以提升握持时的摩擦力，防止手持时打滑，也能掩盖注塑过程中可能产生的轻微表面瑕疵，降低生产过程中的外观不良率。整体结构没有复杂的曲面造型，所有特征都可以通过常规的注塑模具加工实现，模具抽芯结构简单，不需要复杂的行位、斜顶结构，能够有效控制模具加工成本与后期的生产制造成本，同时也能保证批量生产时的尺寸一致性，将同批次产品的尺寸公差控制在0.1mm以内，保证动平衡的稳定性不会因为生产尺寸偏差受到影响。
