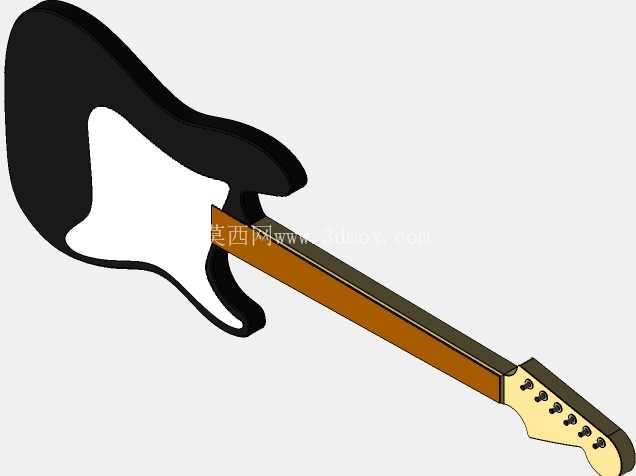

Xbox摇滚乐队款Stratocaster电吉他结构设计

　　电吉他作为现代电声乐器的核心品类，其三维结构设计需要兼顾声学传导特性、演奏握持手感与外观辨识度，本次呈现的Stratocaster款电吉他结构，针对Xbox摇滚乐队外设适配场景做了针对性的结构优化，区别于传统实木电吉他的厚重结构，该款设计在琴身重量分配上做了轻量化调整，适配游戏外设长时间握持使用的需求。从结构设计思路来看，琴身主体采用经典的双缺角轮廓，琴身正面的白色护板区域预留了拾音器、电位器与档位开关的安装位，护板与琴身的贴合边界做了0.2mm的公差预留，保证装配后无凸起刮手的问题，琴颈与琴身的连接采用螺栓连接结构，连接位置的沉头孔深度做了精准控制，避免螺栓突出影响琴身背面的握持贴合度。

　　琴颈部分采用枫木材质对应的结构厚度设计，指板弧度匹配常规电吉他的演奏手感，琴头位置的六个弦钮安装孔位按照标准弦距排布，每个弦钮的安装座预留了定位凸台，保证弦钮安装后转动顺畅无卡滞，琴弦从琴头弦钮延伸至琴身琴桥位置的走线路径，做了平直度校验，避免琴弦与琴颈品丝出现非正常接触产生打品问题。从实际应用场景来看，该结构既可以作为游戏外设的结构原型，用于生产适配摇滚乐队游戏的专用控制器，也可以作为入门级电吉他的结构参考，调整材质参数后即可用于实体乐器的生产制造。

　　在外形尺寸与安装边界上，琴身总长度控制在980mm左右，琴身最宽处位置为330mm，琴身厚度控制在45mm，琴颈在12品位置的厚度为21mm，符合亚洲人手型的握持尺寸需求，琴身背面的弧度做了人体工学优化，贴合演奏者身体接触位置的曲线，长时间握持演奏不会产生明显的硌触感。琴桥位置的安装座预留了微调空间，可根据不同琴弦规格调整弦高，适配不同演奏风格的手感需求，护板下方的腔体预留了电路走线空间，拾音器的安装位做了深度限位，保证拾音器与琴弦的间距处于最佳信号拾取区间，避免距离过近产生磁柱吸附琴弦的问题，也避免距离过远导致信号输出强度不足。

　　琴头的仰角设计为13度，保证琴弦在琴枕位置的下压角度足够，维持琴弦振动的稳定性，避免演奏过程中出现琴弦松脱跑音的问题，琴颈内部的钢筋安装通道预留了足够的调节余量，可根据使用环境的温湿度变化调整琴颈曲度，抵消温湿度变化带来的木材形变影响。整体结构的拆分设计充分考虑了装配便利性，各个部件的连接位置都设计了定位止口，装配时无需额外工装即可快速对齐位置，降低生产装配的难度，各个外露部件的边缘都做了R2以上的圆角处理，避免尖锐边角在使用过程中造成划伤，琴身表面的涂装区域预留了0.15mm的厚度余量，适配后续表面喷涂、水转印等外观处理工艺的厚度需求，不会因为涂装层厚度导致装配公差超标。
