创意异形交错式时钟传动机构设计

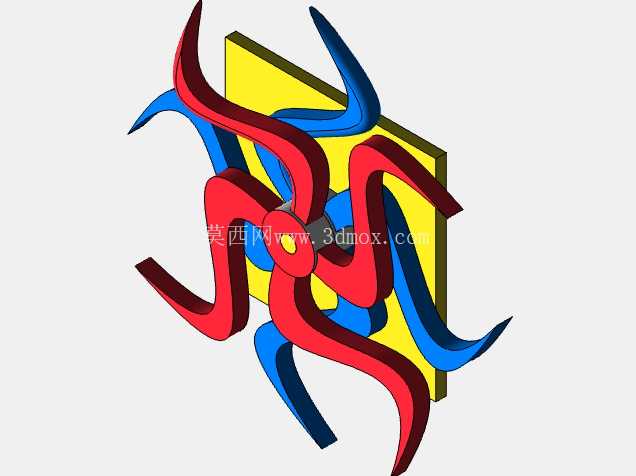

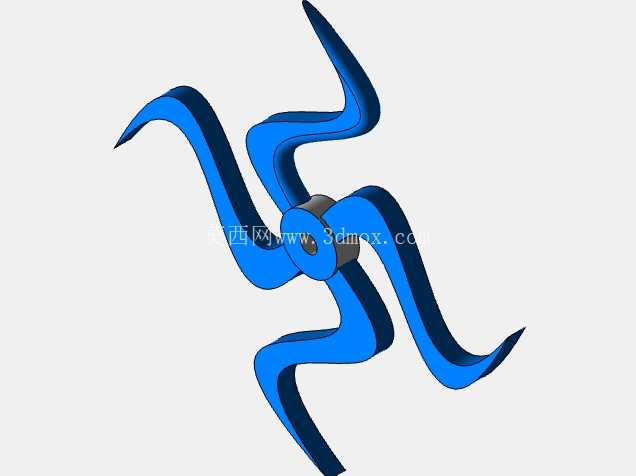

这套创意时钟传动机构跳出了常规时钟齿轮组的平面排布逻辑，采用红蓝两组交错弯曲的异形传动件作为核心动力传递构件，搭配黄色背板作为安装基准面，核心转轴位于整个机构的几何中心位置，所有传动件的运动轨迹均围绕中心轴做定轴转动，不会出现构件间的运动干涉。从实际应用场景来看，这类机构既可以作为桌面创意计时装置的核心传动单元，适配个性化文创时钟产品的开发需求，也可以作为机械原理教学的演示教具，直观展示非圆轮廓传动件的运动传递规律，帮助学习者跳出标准圆形齿轮的思维定式，理解异形构件的传动比变化特性。

在功能特性层面，该机构摒弃了传统时钟的时分秒针独立分层结构，通过两组交错异形件的周期性相对运动，利用构件上的位置标识来对应不同的时间刻度，运动过程中红蓝构件会形成动态交错的视觉效果，在实现计时功能的基础上兼具动态装饰属性。设计过程中首先需要确定中心转轴的安装定位基准，所有异形传动件的内孔均与中心轴保持间隙配合，配合公差选取基孔制H7/g6，保证转动顺滑无卡滞，同时要严格控制每个异形构件的轮廓曲线，相邻构件在运动到交错位置时的最小间隙控制在0.2mm-0.3mm之间，既避免运动过程中发生剐蹭，也不会因为间隙过大导致视觉上的松散感。

安装边界方面，黄色方形背板作为整个机构的承载基础，其边长尺寸可根据实际应用场景缩放，背板上预留的中心轴安装孔位需要保证与背板平面的垂直度公差在0.02mm以内，避免传动件转动时出现端面跳动。所有异形传动件的厚度保持一致，安装后端面与背板平面平行，传动件的外伸轮廓不会超出背板的方形边界，保证整体结构的紧凑性。动力输入端可适配标准石英钟机芯，也可搭配小型步进电机实现电控驱动，中心轴端的连接结构设计为标准D型轴接口，可直接与通用时钟机芯的输出轴配合，无需额外定制转接件，降低后续组装的适配成本。

从结构设计思路来看，这套机构的核心难点在于异形传动轮廓的曲线拟合，需要保证两组构件在整周转动过程中始终保持稳定的接触传动，不会出现传动脱节的情况，曲线生成过程中需要逐点校验传动比的变化规律，确保运动周期与时钟的走时周期精准匹配，每转动30度对应时间刻度上的一个小时单位，整周转动完成12小时的计时循环。构件的根部与中心轮毂的连接位置做了圆弧过渡处理，避免应力集中导致的构件断裂，同时也提升了整体的视觉流畅度。在实际加工层面，这类异形构件可采用3D打印制作手板验证，也可通过激光切割亚克力板或者金属板材实现批量生产，构件表面可做不同颜色的阳极氧化或者喷涂处理，强化红蓝构件的视觉区分度，让运动过程中的交错效果更加直观。机构整体没有外露的尖锐边角，所有轮廓边缘都做了R0.5mm的圆角处理，作为桌面摆件使用时不会出现划伤风险，适配日常家居、办公场景的使用安全要求。
