橡皮筋驱动轮式弹射装置结构设计

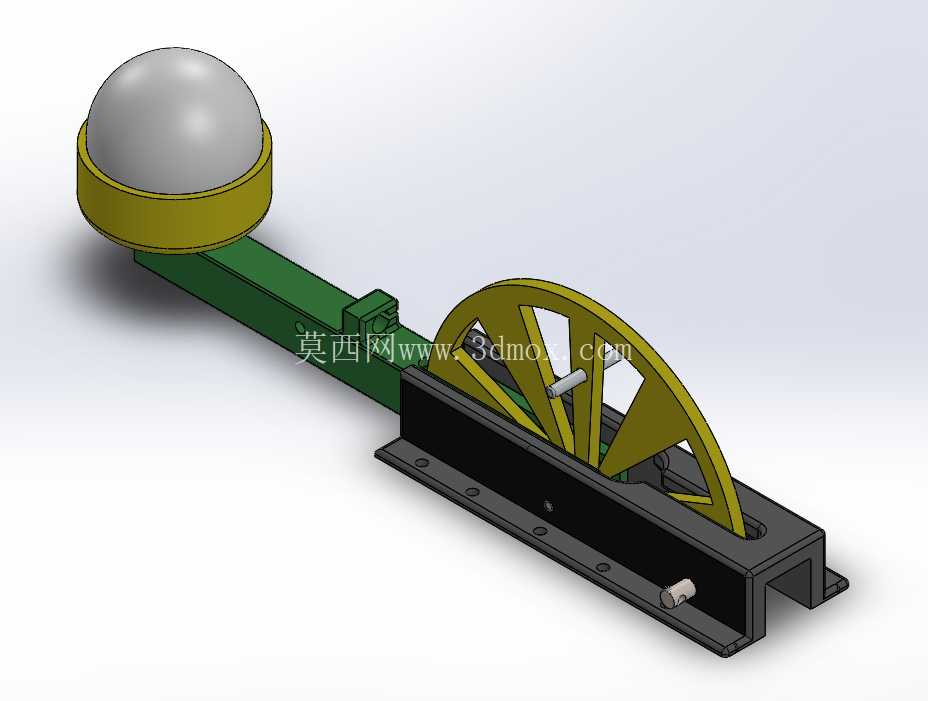

这款弹射装置采用橡皮筋作为动力源，整体结构依托槽型安装基座搭建，基座底部预留多组通孔安装位，可通过螺栓直接固定在实验台架、教学演示平台或者小型自动化设备的安装面板上，基座的槽型结构既承担整体支撑作用，也为滑动发射臂提供直线运动导向，避免发射过程中出现卡滞、偏斜的问题。装置的动力转换核心为辐条式轮盘结构，轮盘通过转轴固定在基座中部，轮盘边缘设置挂接点位，用于固定橡皮筋的一端，橡皮筋另一端则连接在滑动发射臂的尾部挂点上，转动轮盘即可将橡皮筋拉伸蓄能，当轮盘转动到特定角度时，挂接点位与发射臂挂点脱开，橡皮筋收缩释放的弹性势能会快速推动发射臂沿基座滑槽向前滑动，将发射臂端部承托的物件弹射出去。

从实际应用场景来看，这类结构可用于中小学机械原理教学演示，直观展示弹性势能转换为动能的过程，也可作为小型物料分拣线的辅助推送机构，针对轻质小零件实现短距离快速推送，还可作为科普类DIY装置的核心结构，适配不同拉力的橡皮筋即可调整弹射力度，满足不同场景的使用需求。设计过程中，发射臂采用长条形杆状结构，端部设置碗状承托座，能够稳定放置球形、柱状待发射物件，避免弹射前物件滑落；承托座的内径尺寸可根据待发射物件的直径做适配调整，当前结构的承托座适配直径50mm以内的球形物件，通用性较强。轮盘的辐条式设计在保证结构强度的前提下，有效降低了整体重量，减少轮盘转动过程中的惯性损耗，让动力传递效率更高；轮盘侧面预留摇柄安装位，可外接手动摇柄或者小型驱动电机，实现手动蓄能或者电动自动蓄能的切换，适配不同的使用场景。

安装边界方面，整体结构沿发射方向的总长度控制在300mm以内，基座宽度为80mm，整体高度不超过120mm，占用安装空间较小，不需要额外预留过大的操作空间；基座底部的安装孔位间距按照标准工业铝型材的槽距设置，可直接搭配常用的工业铝型材框架快速组装，不需要额外制作转接安装板。滑动发射臂与基座滑槽之间采用间隙配合，配合面预留润滑脂填充槽，长期使用时可定期填充润滑脂降低摩擦阻力，减少零部件磨损，延长装置使用寿命。在功能特性上，该装置没有复杂的电控元件，纯机械结构的设计故障率极低，维护成本也非常低，只需要定期检查橡皮筋的老化情况、更换磨损的转轴即可正常使用；弹射力度可通过更换不同弹性系数的橡皮筋、调整橡皮筋的初始拉伸长度来灵活调节，不需要对整体结构做大幅改动，调整过程简单便捷。设计时特意将轮盘的脱扣点位设置在轮盘转动的下止点位置，当轮盘转动到该位置时，挂接点位会沿轮盘径向滑出，自动与发射臂挂点脱离，不需要额外设置触发机构，大幅简化了整体结构，也降低了加工装配的难度，普通的机加工条件即可完成所有零部件的加工，不需要高精度的加工设备，非常适合小批量制作或者个人DIY加工。发射臂的滑动行程设置为120mm，足够的滑动行程可以保证橡皮筋的弹性势能充分传递给待发射物件，避免行程过短导致动力传递不充分，同时也不会因为行程过长导致装置整体尺寸过大。基座的槽型结构两侧设置限位挡边，既可以限制发射臂的滑动方向，也可以防止发射臂在弹射过程中从基座内脱出，在发射臂滑动到最前端位置时，基座前端的挡块会对发射臂进行硬限位，避免发射臂在惯性作用下冲出基座，保证使用过程中的安全性。
