纺织生产用弹簧式布料夹持旋布夹具结构

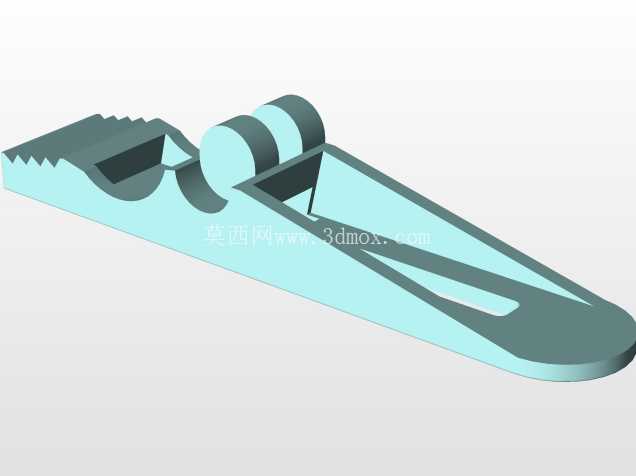

　　在纺织面料后整理、印染工序的连续生产线上，这类夹持式旋布构件是衔接多道工序的基础工装部件，主要承担坯布、成品布在导布辊组之间的临时夹持牵引功能，避免布料在高速走布过程中出现跑偏、滑脱、褶皱堆叠的问题，尤其在轻薄型化纤面料、高支棉织物的输送环节，夹持力的均匀性直接决定了面料表面是否会产生夹痕、拉丝等残次问题。从结构设计逻辑来看，该构件采用一体注塑成型的夹体搭配环形扭簧的组合方案，夹体的夹持端做了锯齿状咬合齿设计，齿形的高度控制在0.8mm，齿间距1.2mm，既能够保证与布料接触面的摩擦力足够，又不会因为齿形过尖锐刺穿面料纤维，夹体的握持端做了密集的防滑凸点阵列，凸点高度0.3mm，方便操作人员手动开合夹具时施力，不会因为手上沾有浆料、水渍出现打滑的情况。

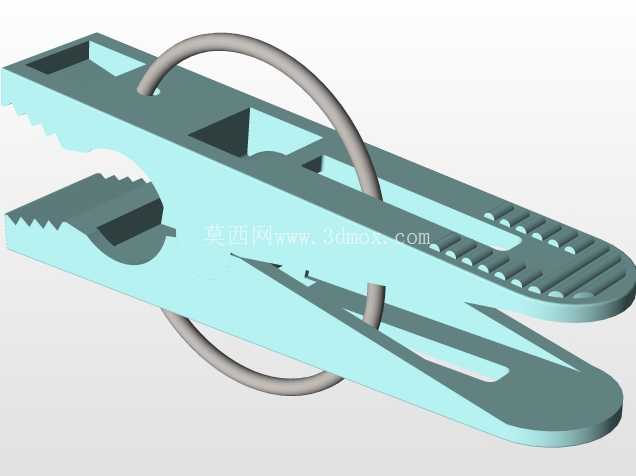

　　夹体中部的铰接位置做了限位卡槽设计，环形扭簧的两个直臂分别卡入上下夹体的定位槽内，扭簧的线径根据夹持力需求选定为1.5mm，有效圈数为2.5圈，自由状态下夹持端的闭合间隙为0，开合角度最大可达到30度，能够适配厚度在0.1mm到2mm之间的各类纺织面料，不会因为面料厚度变化出现夹持力骤降的问题。夹体的整体外形做了流线型过渡处理，所有棱边都做了R0.5的圆角倒钝，避免在走布过程中勾挂面料的纱线，夹体尾部的导向斜面设计，能够让夹具在经过导布轨道的导向块时自动顺滑对位，不会出现卡滞、跳位的情况。

　　从安装边界来看，该夹具的整体长度为72mm，最大宽度18mm，闭合状态下的总厚度为12mm，能够适配现有多数印染生产线、布料验卷机的导布轨道槽宽尺寸，不需要对原有设备的轨道结构做改造就可以直接替换使用，夹体采用的改性PP材质具备耐酸碱、耐印染助剂腐蚀的特性，长期在高温高湿的印染车间环境下使用不会出现脆化、形变的问题，扭簧采用304不锈钢材质，避免长期接触水汽出现锈蚀污染面料的情况。

　　在实际生产场景中，这类夹具除了在纺织印染线上使用，也可以在服装加工车间的布料临时固定、面料裁切工位的坯布定位环节使用，相比传统的金属长尾夹，它的自重更轻，不会因为自重过大在轻薄面料上留下坠痕，一体成型的结构没有多余的拼接缝隙，不会积存布屑、浆料，日常清洁维护只需要直接用高压水枪冲洗即可，不需要拆解清理。设计过程中针对夹体的受力变形做了反复校核，在夹持端施加15N的反向撑开力时，夹体铰接位置的最大形变量为0.12mm，远低于材料的屈服形变阈值，长期反复开合不会出现夹体断裂、铰接位松旷的问题，扭簧的扭力衰减经过10万次开合循环测试后，扭力保持率在92%以上，能够满足生产线长期连续使用的寿命要求，不需要频繁更换备件。夹体的夹持面做了微磨砂处理，进一步提升与布料之间的静摩擦系数，即使在牵引速度达到120m/min的高速走布工况下，也不会出现布料与夹具之间的相对滑移，保证布料张力的稳定，避免因为张力波动导致的面料幅宽收缩不均、纬斜等质量问题。
