CR2032纽扣电池固定接触弹片结构

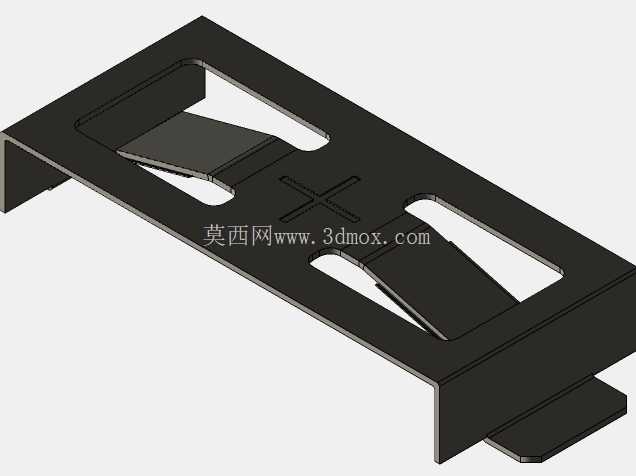

　　在便携式消费电子、小型工控传感模块、低功耗物联网终端这类采用纽扣电池供电的设备里，电池接触固定件的可靠性直接决定了整台设备的供电稳定性，很多现场出现的偶发掉电、接触电阻超标问题，追根溯源都是电池弹片的结构设计或安装匹配出了纰漏。这款针对CR2032纽扣电池设计的固定接触弹片，采用折弯式一体冲压成型结构，没有额外的拼接铆接工序，从加工端就规避了多零件装配带来的公差累积问题。弹片主体采用平直的安装基底，基底上预留了两个对称的定位卡口，安装时可以直接卡入PCB板上预设的卡槽，不需要额外设计复杂的固定柱，也能避免焊接时弹片出现移位偏斜。

　　两个接触臂采用对称式斜切悬臂设计，悬臂根部做了圆弧过渡处理，避免冲压折弯时出现应力集中导致的金属疲劳断裂，接触端的凸起弧面刚好贴合CR2032电池的负极端面，当电池压入安装位时，两个悬臂会产生均匀的弹性形变，提供持续稳定的接触压力，哪怕设备遇到常规的运输振动、跌落冲击，接触臂也能始终贴合电池表面，不会出现瞬间断连的问题。弹片基底上的十字形压痕，一方面是为了增强基底本身的结构刚度，避免焊接到PCB后基底出现翘曲变形，另一方面也可以作为生产过程中的视觉定位标记，方便SMT贴装时设备快速识别抓取。

　　弹片侧边的折弯挡边，刚好卡在CR2032电池的侧圆周面，限制电池在径向的窜动，配合接触臂的轴向压力，能把电池牢牢限制在设计的安装空间内，不会因为设备倾斜、晃动出现电池移位。从安装边界来看，这款弹片完全贴合CR2032电池的标准尺寸设计，电池直径20mm、厚度3.2mm的参数是设计的核心依据，弹片安装后整体占用的PCB板面空间比传统的分体式正负极弹片节省近30%，非常适合对内部空间要求严苛的小型穿戴设备、蓝牙信标、手持检测仪器这类产品。设计过程中特意调整了接触臂的折弯角度，把弹片的正向压力控制在合理区间，既不会因为压力过大导致电池装入时阻力过大，用户更换电池操作困难，也不会因为压力过小导致接触电阻超标，大电流脉冲输出时出现电压跌落。

　　弹片的接触表面没有做额外的凸起尖点，避免长期使用后尖点刺破电池表面的镀层，造成电池漏液的风险，同时平滑的接触弧面也能降低电池装入时的摩擦阻力，提升更换操作的顺畅度。在实际选型应用时，工程师只需要在PCB上对应位置预留匹配的焊盘与卡槽，不需要额外调整周边器件的布局，弹片的折弯高度刚好匹配CR2032电池安装后的顶面高度，不会出现突出电池表面干涉外壳装配的问题。针对不同的表面处理需求，这款弹片的结构可以适配镀镍、镀金等不同的镀层工艺，结构本身不需要做任何修改，就能满足不同防腐等级、接触电阻要求的应用场景，不管是民用消费电子的低成本需求，还是工业级设备的高可靠性需求，都能通过调整镀层参数实现匹配。很多初次设计纽扣电池供电结构的工程师，容易忽略弹片形变行程的预留，要么弹片形变量不足导致电池装不进去，要么形变量过大导致弹片出现塑性变形失去弹性，这款结构在设计时已经把悬臂的有效行程控制在弹性形变区间内，反复拆装电池上千次也不会出现弹力衰减的问题，完全能覆盖设备全生命周期的使用需求。
