DIY龙门结构小型数控铣床三维设计

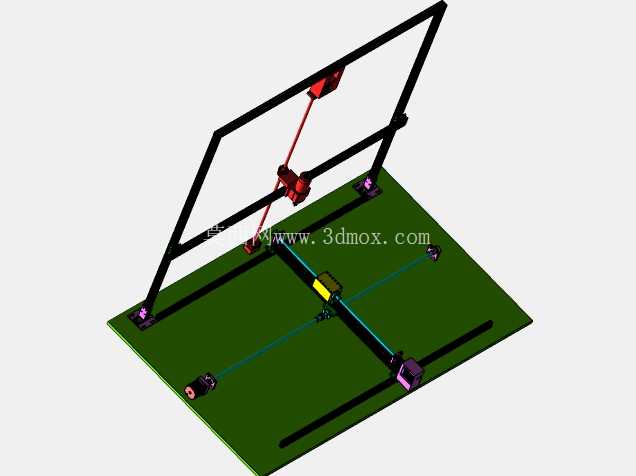

　　从结构布局来看，设备采用固定工作台+移动龙门的架构，工作台面作为工件装夹基准，整体铺设平整安装基板，预留T型槽安装位，可适配通用平口钳、工件压板等装夹配件，X轴传动组件沿工作台长度方向两侧布置，采用直线导轨搭配丝杠传动的组合，保证龙门架沿X向移动的直线度与重复定位精度，传动副的安装基准面在设计时预留了修配余量，装配时可通过配磨垫片调整导轨平行度，避免加工误差带来的运动卡滞问题。这套DIY数控铣床的结构设计，核心面向个人加工场景、小型工作室的非标零件打样需求，区别于工业级量产机床的厚重设计，整体采用铝型材搭建主体框架，在保证结构刚性的前提下尽可能压缩加工与装配难度，适配个人爱好者、小型创业团队的小批量零件加工、创意作品制作场景，可完成塑料、软金属、木质板材的铣削、钻孔、轮廓切割等加工工序，填补了工业机床成本过高、手工加工精度不足的场景空白。

　　Y轴传动组件集成在龙门横梁上，带动滑枕沿横梁方向做横向进给，Z轴滑台搭载主轴组件沿竖直方向做进给运动，三个运动轴的驱动端均预留了步进电机安装位，可根据实际加工负载需求选配不同扭矩的步进电机或伺服电机，电机与丝杠之间通过联轴器直连，减少传动链间隙对加工精度的影响。整体外形尺寸控制在约1829mm×1524mm×914mm的边界范围内，安装时仅需保证地面平整度在每米2mm以内即可，无需额外做专用设备基础，适合放置在普通工作室、家庭工坊的地面或承重工作台面上，设备底部预留了脚轮与调平脚垫的安装接口，移动时可安装脚轮推移，固定加工时通过调平脚垫调整整机水平，抵消地面不平整带来的框架扭曲问题。

　　设计过程中充分考虑了DIY场景的加工可行性，所有框架连接件均采用标准铝型材角码、螺栓连接，无需定制大型铸造件或焊接件，普通爱好者借助角磨机、台钻等基础工具即可完成框架的裁切与装配，传动部件全部选用市面通用的标准线性模组配件，后期维护更换时无需定制非标零件，大幅降低了搭建与维护成本。主轴安装位采用通用夹装结构，可适配不同功率的高速电主轴，根据加工材质的不同更换对应主轴即可实现加工能力的调整，加工软质材料时可选用低功率高转速主轴，加工铝合金等稍硬材质时可更换更大扭矩的主轴组件，无需改动整体安装结构。

　　设备的走线槽沿铝型材凹槽布置，所有电机线缆、主轴线缆均可隐藏在型材槽内，避免运动过程中线缆拖拽干涉运动部件，各轴的限位开关安装位在设计时已预留，可根据实际行程需求调整限位位置，防止运动超程损坏传动部件。需要注意的是，设计中所选用的8020系列紧固件仅做结构示意，实际装配时需根据所选铝型材的具体槽型规格匹配对应紧固件，不同厂商生产的同规格铝型材槽道尺寸存在细微公差，装配前需对连接部位做适配修配，保证连接刚性；步进电机的安装尺寸也预留了调整空间，实际选型时可根据所选电机的法兰尺寸微调安装孔位，无需大幅改动主体结构。这套结构的设计逻辑完全围绕易装配、易改造、低成本的核心需求展开，没有追求工业级机床的超高刚性与精度，而是在DIY场景的可实现性与加工能力之间做了平衡，既能够满足日常小型零件的加工需求，又不会带来过高的搭建门槛，对于想要自制数控加工设备的爱好者来说，这套结构可直接作为搭建蓝本，根据自身的加工需求调整各轴行程、更换更高规格的传动部件，即可拓展设备的加工能力。
