家用简易笛卡尔坐标数控加工装置结构

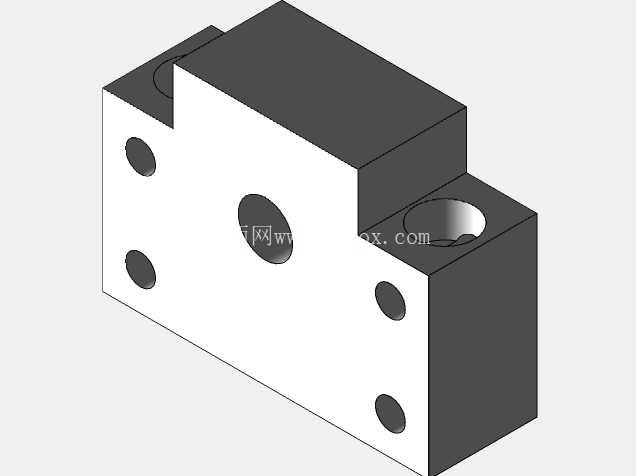

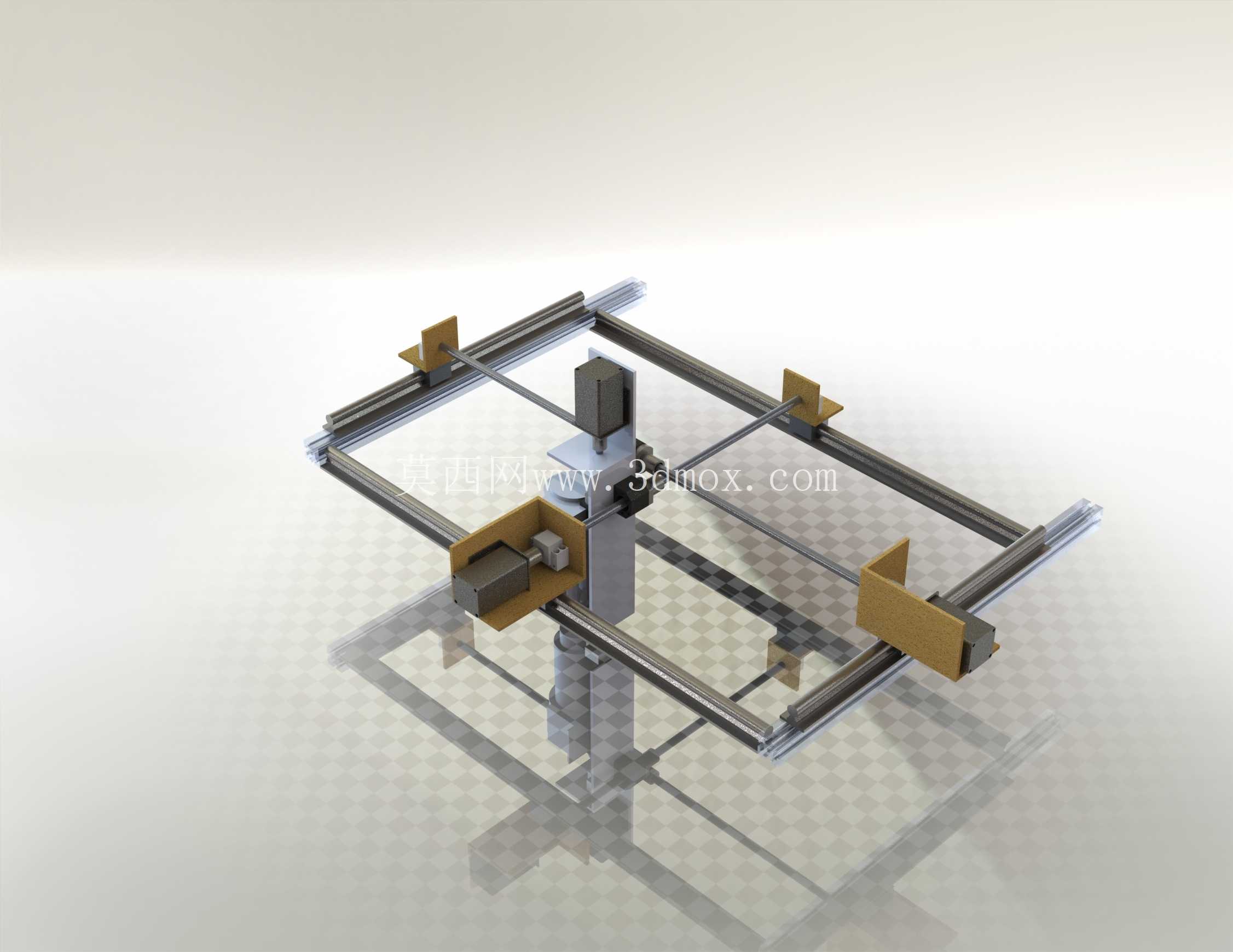

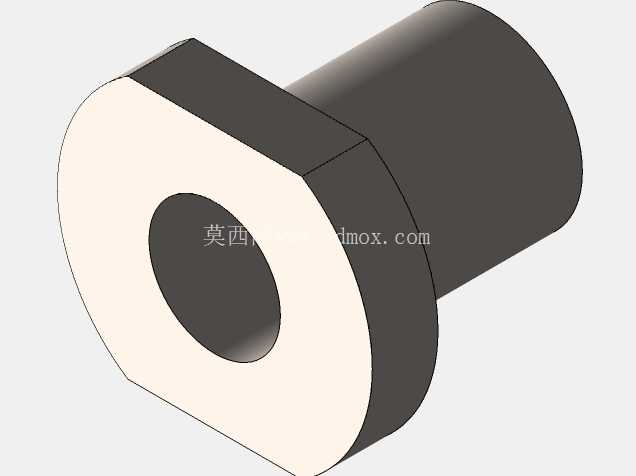

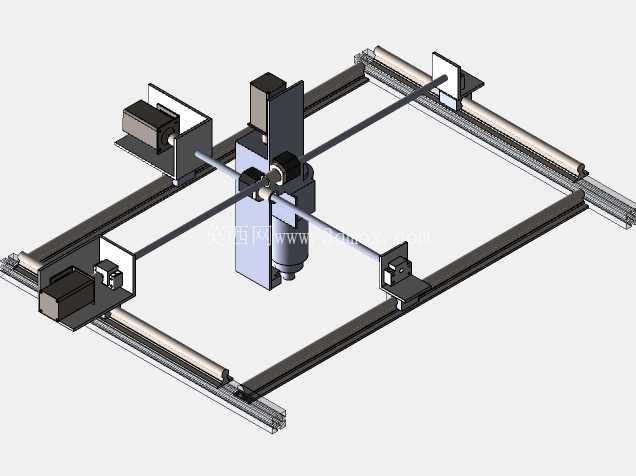

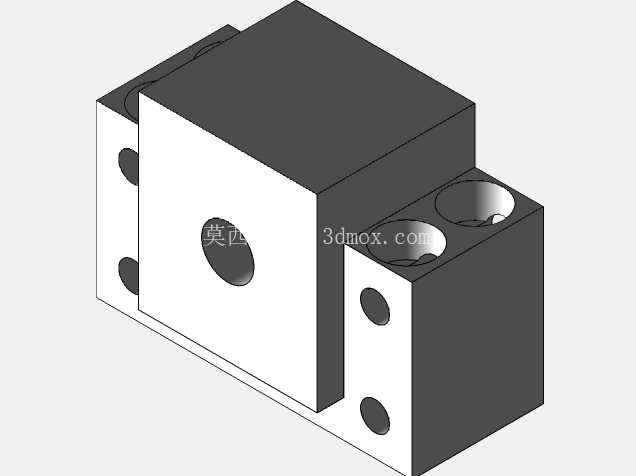

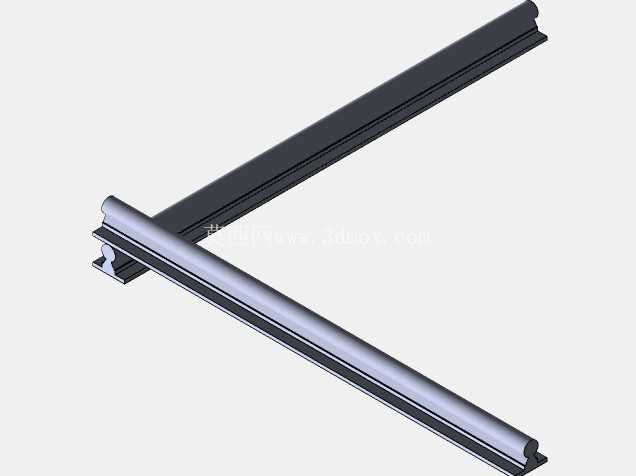

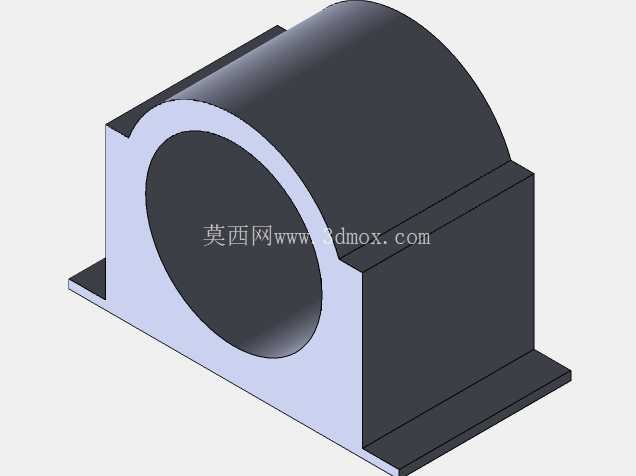

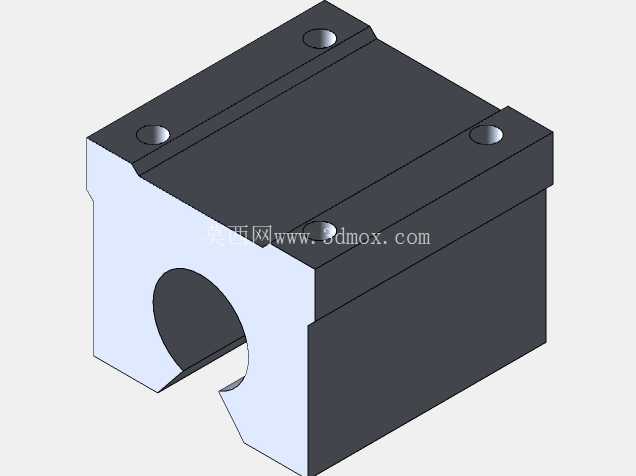

这套笛卡尔坐标结构的加工装置，核心采用正交三轴龙门式布局，X轴采用双平行光轴导轨作为支撑导向，两根导轨平行度控制在0.02mm/m范围内，两端通过角码与型材框架固定，有效跨距根据加工幅面需求可灵活调整，常规家用场景下适配300mm×200mm的有效加工行程，安装时需保证导轨水平度误差不超过0.05mm，避免运动过程中出现卡顿或负载不均的问题。Y轴搭载于X轴的滑动溜板之上，采用单根光轴配合直线轴承做导向，传动侧布置同步带或丝杠组件，运动方向与X轴保持严格垂直，垂直度公差需控制在0.03mm以内，防止加工平面出现菱形偏差。Z轴垂直安装于Y轴溜板的安装座上，采用双光轴导向结构，搭载加工执行端的安装夹具，可适配小型雕刻主轴、画笔或者3D打印挤出头，Z轴的有效行程通常设置在80-120mm区间，满足薄型板材、软质材料的加工抬刀需求。

从实际应用场景来看，这类结构的装置主要面向业余机械制作、手工创客群体，可放置于家庭工作台面使用，整体框架采用标准铝型材或方形钢管搭建，底部无需做特殊地基固定，仅需保证放置台面平整即可，整体占地尺寸约为500mm×400mm，不会占用过多桌面空间，安装边界仅需预留前后左右各100mm的操作维护空间，方便日常调整皮带张紧度、润滑导轨以及更换加工刀具。不同于工业级数控机床的厚重铸铁床身，这套结构的框架连接全部采用标准紧固件拼接，无需焊接工序，普通爱好者借助基础五金工具即可完成整机组装，组装过程中可通过塞尺、百分表等简易量具校准各轴的平行度与垂直度，不需要大型专业校准设备。

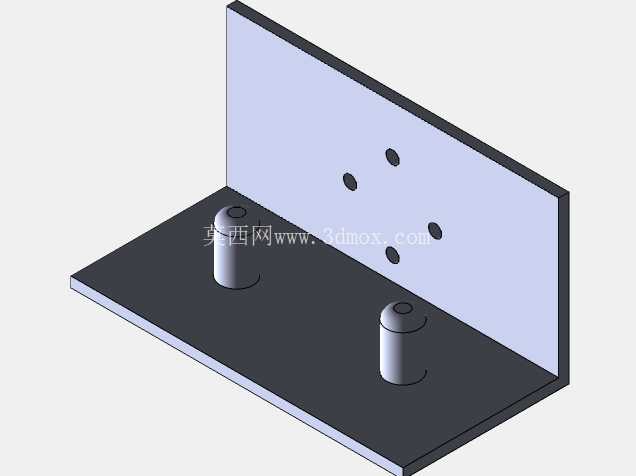

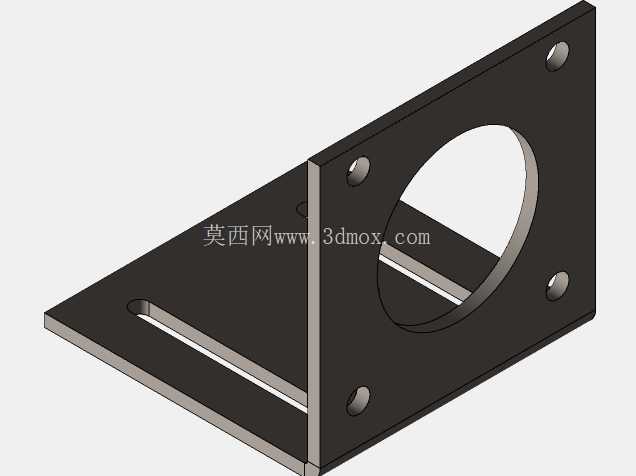

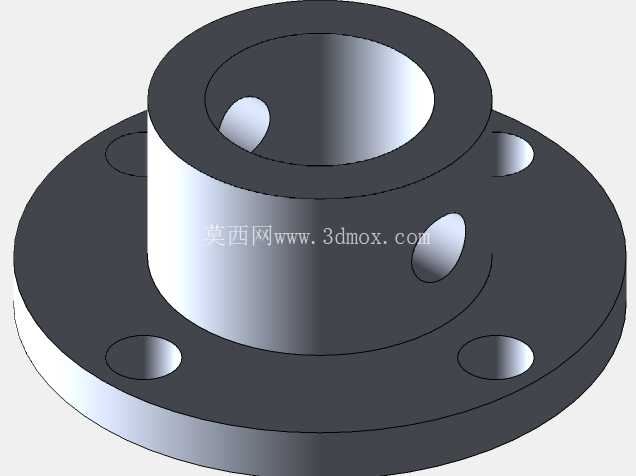

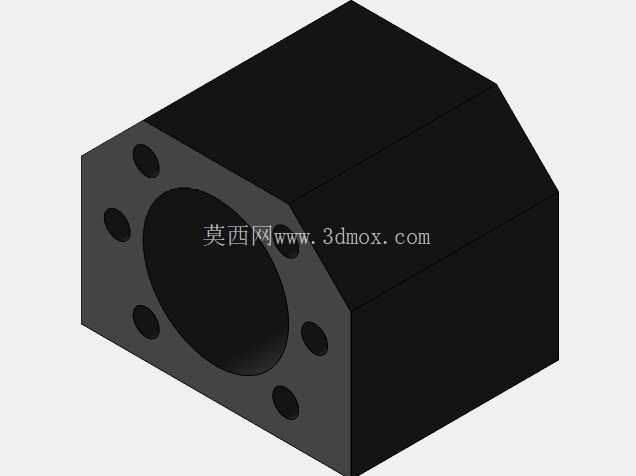

功能特性上，该结构的运动逻辑完全遵循笛卡尔坐标系原理，三个运动轴分别对应X、Y、Z三个坐标方向，运动解算简单，适配市面上绝大多数开源运动控制固件，控制门槛较低，可实现平面雕刻、软金属铣削、电路板打样、纸质材料切割等多种轻量加工任务。传动部分可根据加工负载需求灵活选择，低负载场景下采用同步带传动即可满足运动速度需求，若需要更高的加工精度与切削力度，可更换为T型丝杠或滚珠丝杠传动，导轨部分也可根据预算替换为线性滑轨，进一步提升运动平稳性。设计过程中充分考虑了家用材料的适配性，所有结构件均可采用常见的角铝、木板、3D打印连接件制作，不需要定制特殊铸件或精密加工件，大幅降低了制作门槛，各轴的驱动电机采用标准安装尺寸的步进电机，安装孔位统一，后期维护更换配件十分方便。

在实际使用过程中，该结构的负载能力主要受导轨规格与框架刚性限制，常规采用直径8mm光轴的配置下，Z轴末端可承载0.5-1kg的加工主轴，可对亚克力、椴木层板、PCB覆铜板等软质材料进行加工，若更换为直径12mm及以上规格的光轴并加固框架连接节点，可适当提升负载能力，满足小幅面软铝件的轻切削需求。各轴的行程限位采用机械式微动开关即可，安装于各轴的运动行程两端，触发位置可根据实际组装情况灵活调整，不需要做精密的位置标定。整体结构的走线全部沿型材框架的槽道布置，避免运动过程中线缆与运动部件发生干涉，线缆弯折处预留足够的弯曲半径，延长线缆使用寿命。

不同于工业机床的全封闭防护设计，这套开放式结构的装置在使用时可根据需求加装简易透明防护罩，防止加工过程中切屑飞溅，由于整体加工负载较低，运行时的噪音可控制在60分贝以内，不会对家庭环境造成过大的噪音干扰。各运动轴的润滑采用普通锂基脂即可，维护周期根据使用频率确定，通常累计运行50小时后补充一次润滑脂，检查皮带张紧度与紧固件是否松动即可，不需要复杂的定期维护流程。设计时将所有的调节点位都布置在设备外侧，不需要拆解框架即可完成皮带张紧、导轨间隙调整等日常维护操作，大幅降低了后期使用的维护难度。
