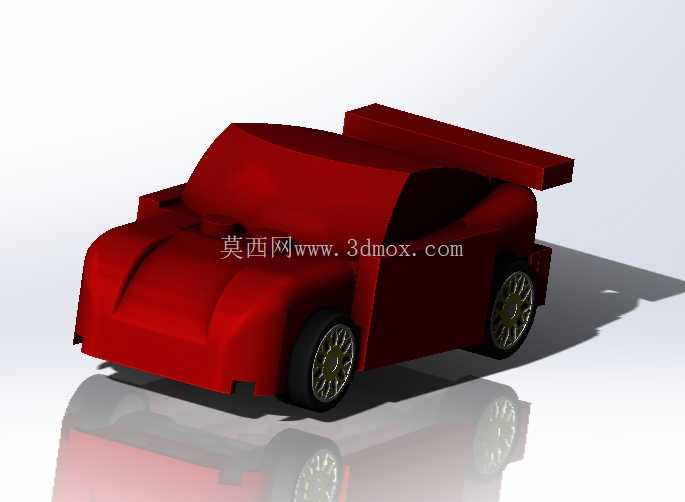

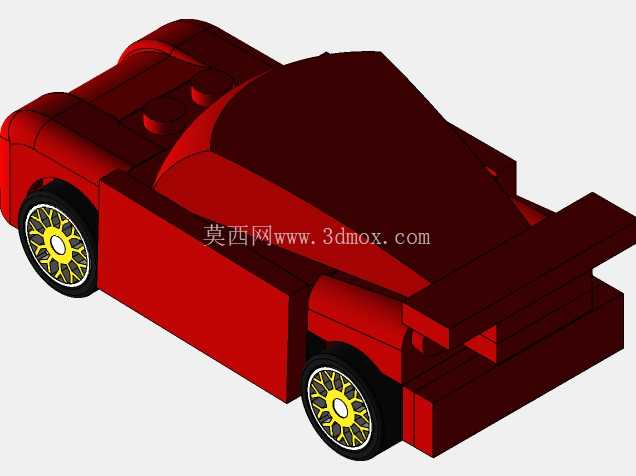

积木拼装风格卡通跑车造型设计

这款积木风格的卡通跑车造型，最初的设计出发点是面向玩具铸造模具开发环节的结构验证，在玩具量产前期，需要通过三维建模完成整体轮廓的校验，确保后续开模过程中各部件的拔模角度、壁厚均匀性符合铸造工艺要求。从实际应用场景来看，该造型既可以作为拼装类积木玩具的核心主体部件，也能衍生为桌面装饰摆件、儿童益智拼装教具的组成部分，适配小尺寸锌合金压铸、塑料注塑的批量生产需求。

在功能特性设计上，整体造型摒弃了真实跑车的复杂曲面结构，全部采用大直面、小圆弧过渡的块面化设计，每个独立块体的边缘都预留了0.3mm的铸造圆角，避免模具生产过程中出现应力集中导致的型腔开裂问题。车轮部分采用独立分件设计，轮辐为对称放射状结构，中心预留了标准的轮轴安装孔位，孔位公差控制在±0.05mm范围内，确保装配后轮轴转动顺畅无卡滞，轮辋与轮胎的配合面设计了1°的装配斜度，方便生产过程中的自动化组装作业。车身侧面为平整的块面结构，没有额外的凸起卡扣，既可以作为后续印刷标识的承载面，也能降低模具抽芯结构的复杂程度，减少模具加工的工序成本。车尾的尾翼结构与车身主体为一体化设计，衔接处做了加厚处理，避免玩具跌落时出现连接处断裂的问题。

设计思路上全程围绕铸造工艺的落地性展开，没有刻意追求真实跑车的空气动力学曲面，而是优先保证每个结构面都能顺利脱模，车身整体的壁厚控制在1.8mm，所有内部筋位的厚度不超过主体壁厚的0.6倍，防止铸造冷却过程中出现表面缩痕。车身前后的保险杠位置做了内收处理，预留出1mm的安全间隙，避免拼装过程中块体之间出现干涉。车轮的轮辐数量经过多次调整，最终选定十辐对称结构，既保证了视觉上的协调感，也让每个轮辐的宽度保持一致，铸造时金属液或塑料熔体的填充速度更均匀，不会出现局部缺料的问题。

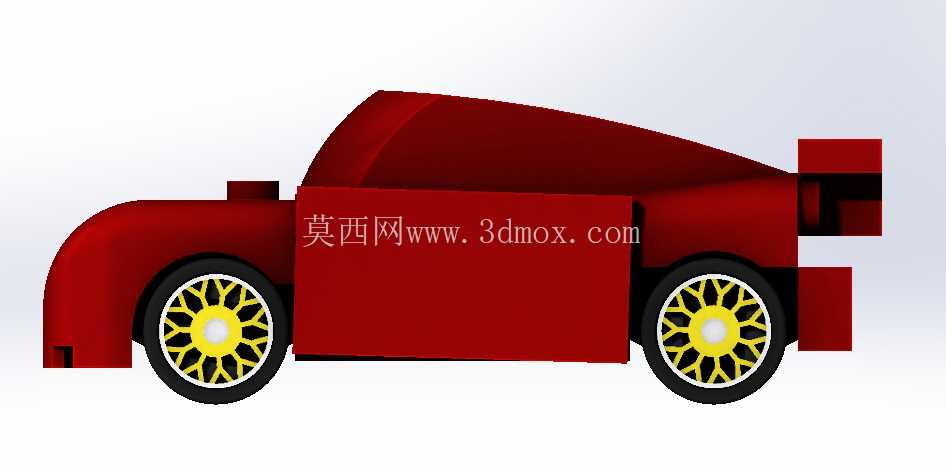

从外形尺寸与安装边界来看，整车长度控制在120mm区间，宽度为55mm，高度为45mm，属于掌心尺寸的小比例玩具范畴，适配常规的积木拼装颗粒的通用尺寸体系。车轮的外径为28mm，轮轴中心距离车身底部的高度为8mm，确保整车放置在平面上时，车身底部与接触面保留2mm的间隙，不会出现剐蹭平面的问题。前后轮的轴距为70mm，轮距为48mm，转弯半径的预留空间满足小玩具的推行需求，不会因为轮距过窄导致推行时侧翻。车身顶部的弧形曲面采用大半径圆弧过渡，圆弧半径达到25mm，既保证了造型的圆润感，也让模具的曲面加工难度大幅降低，普通的三轴铣床即可完成型腔加工，不需要额外的五轴加工工序。

在结构细节的处理上，车身所有的外边缘都做了R0.5mm的圆角处理，避免玩具生产完成后出现锋利边缘，符合儿童玩具的安全标准。车轮中心的装饰盖位置预留了0.2mm的沉台，方便后续粘贴装饰标识或者安装电镀装饰件。车身内部没有设计多余的空腔结构，整体为实心薄壁结构，既减少了生产过程中的材料消耗，也能让铸件的冷却速度更均匀，降低成品的变形率。车尾的凸起结构与车身主体的衔接处做了渐变过渡，没有直角衔接，避免铸造时出现应力集中导致的部件断裂。整体造型的分模线设置在车身侧面的水平中心位置，分模面为平整直面，不需要做复杂的分型面加工，大幅降低了模具的制造成本和后期的维护难度。
