国际象棋棋子配套铸造模具结构设计

这套结构针对国际象棋棋子的小批量金属铸造场景设计，适配桌面级重力浇注作业需求，核心解决棋类异形曲面件批量生产时的分型错位、型腔排气不畅、脱模取件困难等常见工艺问题。整套模具采用对开式哈夫结构，两个模体沿棋子轴向中心平面分型，合模后依靠模体外侧的定位止口保证同轴度，无需额外加装复杂导向销即可满足小尺寸工件的成型精度要求，模体外形采用规整长方体设计，可直接适配通用台钳装夹，无需定制专用夹具，适配车间现有通用工装的安装边界，模体闭合后的整体外形尺寸控制在120mm×80mm×60mm区间，可放置在常规小型浇注工作台面上操作，不占用大型设备工位。

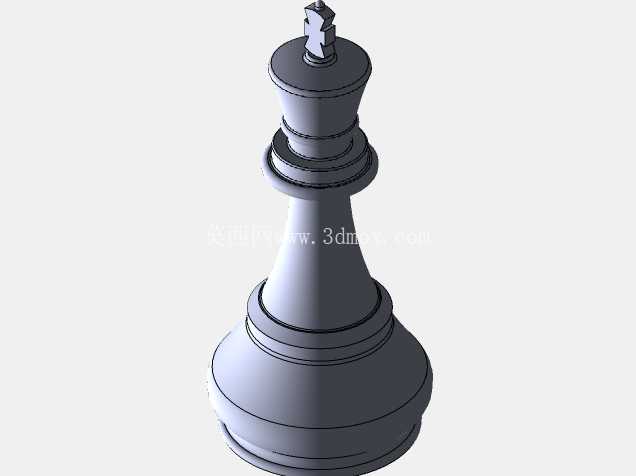

从成型逻辑来看，型腔完全贴合棋子的外轮廓曲面，分型面避开棋子表面的细节纹理区域，避免合模缝落在棋子正面的装饰特征上，减少后续打磨抛光的工作量。模体内部在棋子顶部对应位置开设了微型排气槽，槽深控制在0.1mm以内，既可以排出浇注时型腔内的残留空气，避免棋子表面出现气孔、缺料等缺陷，又不会因为槽宽过大导致金属液溢出形成飞边。浇注口设置在棋子的底部端面，也就是棋子与棋盘接触的平面位置，浇注完成后去除浇口残留的痕迹不会影响棋子外观面的完整性，浇道采用锥形收敛设计，金属液进入型腔时流速平稳，不会冲刷型腔内壁造成局部磨损，延长模具的重复使用寿命。

在实际生产场景中，这套模具可适配低熔点铅锡合金、锌合金等常用棋具铸造材料，常温下即可完成浇注作业，不需要配套高温熔炼设备，适合文创工作室、小型五金加工厂的小批量定制生产需求。模体采用分体对开设计，待金属液冷却定型后，只需松开装夹的台钳，即可分开两个模体直接取出成型的棋子，不需要额外设计顶出机构，结构简单可靠，日常维护只需要定期在分型面涂抹少量脱模剂即可，没有复杂的运动部件，故障率极低。

设计过程中重点考量了棋子的成型一致性，两个半模的型腔采用对称加工逻辑，合模后型腔的错位量控制在0.05mm以内，保证生产出的棋子周向壁厚均匀，不会出现偏心、厚薄不均的问题，棋子成型后无需额外校正外形，只需要简单去除浇口、打磨分型线即可进入后续表面处理工序。模体的边角位置做了R2的倒角处理，避免操作人员在搬运、装夹过程中被锐边划伤，符合车间作业的安全操作要求。模体的合模面做了平面研磨处理，表面粗糙度达到Ra1.6，合模后两个模体紧密贴合，不会出现金属液从分型面渗漏的问题，减少浇注过程中的材料浪费。

针对棋类产品的生产特性，这套模具的型腔预留了0.2mm的后续加工余量，可满足棋子表面电镀、喷漆、抛光等不同表面处理工艺的尺寸要求，不会因为表面处理层的厚度导致棋子最终尺寸超出设计公差。模具的浇注口直径设置为8mm，既可以保证金属液快速充满型腔，又不会因为浇口过大导致后续去除浇口的工作量增加，浇口位置的余料去除后，打磨平整即可与棋子底面融为一体，不影响棋子放置在棋盘上的平稳性。整套结构没有多余的复杂设计，所有功能都围绕小尺寸异形件的便捷铸造展开，兼顾了生产效率、成型质量与制造成本，对于小批量文创五金件的铸造生产具备很强的实用参考价值。
