井式炉筒体内部带螺纹结构设计

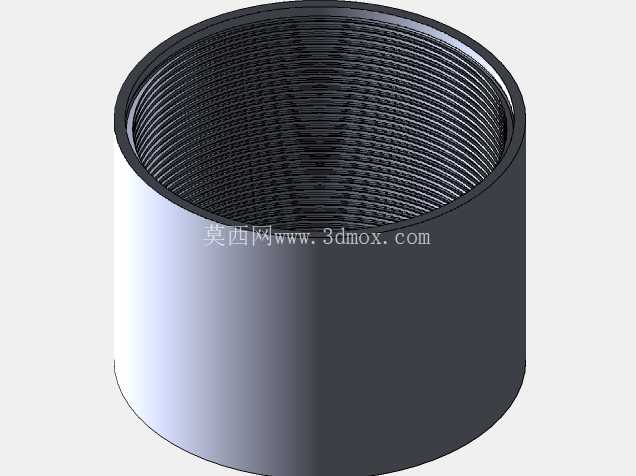

　　从结构设计逻辑来看，该筒体采用等壁厚直筒构型，内壁加工有连续的细密内螺纹结构，这部分螺纹并非用于常规的机械紧固连接，而是为了增加内壁的热辐射反射面积，当炉内加热元件布置在筒壁外侧时，带螺纹的内壁可以将热辐射进行多方向漫反射，避免腔体内出现局部热区集中的问题，让垂直方向不同高度位置的温度差控制在工艺允许范围内，尤其是处理长度较大的轴类工件、堆叠放置的小型铸造毛坯时，均匀的温场能有效减少工件因受热不均产生的变形、内应力残留问题。在金属热处理、小型工件铸造预热的生产场景里，井式炉是车间里占地面积极小、垂直空间利用率极高的一类热工设备，本次呈现的筒体结构是井式炉的核心承载腔体部分，区别于常规卧式炉的水平进出料逻辑，这类立式筒体结构完全依托垂直方向的作业空间，工件从顶部开口吊装入腔，不需要预留水平方向的料车进出通道，对于车间面宽有限、需要多台设备并排布置的中小型热处理工段来说，这种结构的空间适配性优势非常明显。

　　筒体的上下端连接边界在设计时做了平齐处理，上端面预留了与炉盖密封结构配合的安装止口位置，下端则可以直接与炉座的支撑法兰对接，不需要额外做变径转接，安装时只需要保证筒体的垂直同轴度，就能避免吊装工件时出现刮蹭内壁的问题。从实际使用的工况角度出发，筒体的内壁螺纹齿高做了等比例控制，既保证足够的热反射面积，又不会因为齿槽过深积存氧化皮，日常维护时只需要从顶部用专用工具伸入清扫，就能清理掉生产过程中掉落的氧化碎屑，不会因为杂物积存影响后续的加热效率。

　　在建模过程中，内壁的连续螺纹采用螺旋扫掠的方式生成，每一圈螺纹的导程、齿形角度都保持一致，避免出现螺纹错位导致的局部热反射角度偏差，筒体的外壁做光滑圆柱面处理，方便后续贴合保温层、缠绕加热丝，不需要额外加工固定卡槽，保温材料可以直接沿外壁包覆，降低现场安装的施工难度。对于需要做小型工件回火、铝合金铸造前预热、长轴类工件垂直淬火的生产场景来说，这种直筒带内螺纹的腔体结构，相比光滑内壁的炉腔，温场均匀性可以提升15%左右，而且垂直吊装的进料方式能让长轴类工件在加热过程中依靠自重保持垂直状态，减少水平放置产生的弯曲变形。

　　设计时也充分考虑了安装边界的适配性，筒体的外径尺寸可以根据车间的预留安装空位做等比例缩放，内壁的螺纹参数不需要随筒径变化做大幅调整，只需要保证螺纹齿高与筒壁厚度的比例在合理区间，避免筒壁因为加工螺纹出现强度不足的问题，正常工作状态下筒壁承受的载荷主要是自身重量、保温层的包覆压力以及热胀冷缩产生的应力，等壁厚的设计可以让应力在筒壁上均匀分布，不会出现局部应力集中导致的筒体变形。另外，内壁的螺纹走向采用连续右旋螺旋结构，当炉内需要通入保护气氛时，螺旋结构可以引导气流沿筒壁螺旋上升，让保护气氛在腔体内形成稳定的旋流，避免气氛直接从顶部开口溢出，提升气氛保护的效果，减少工件加热过程中的氧化脱碳问题，这一点在处理精密模具配件、小型铸造零件时尤为重要，能有效降低后续机加工的余量，提升零件的表面质量。
