棘轮链轮组合式单向传动构件结构

这套棘爪与链轮组合的传动结构，核心服务于需要单向间歇传动、反向锁止的机械工况，在轻工输送线的止逆机构、小型起重设备的防坠组件、自行车飞轮类单向驱动单元、自动化生产线的间歇进给工位都能见到同类结构的应用逻辑。从实际使用场景来看，这类结构不需要额外配置电磁或液压锁止元件，纯靠机械啮合实现反向自锁，在断电、负载突变的工况下可靠性远高于电控类锁止机构，尤其适合对失效防护要求高的重载间歇传动场景。

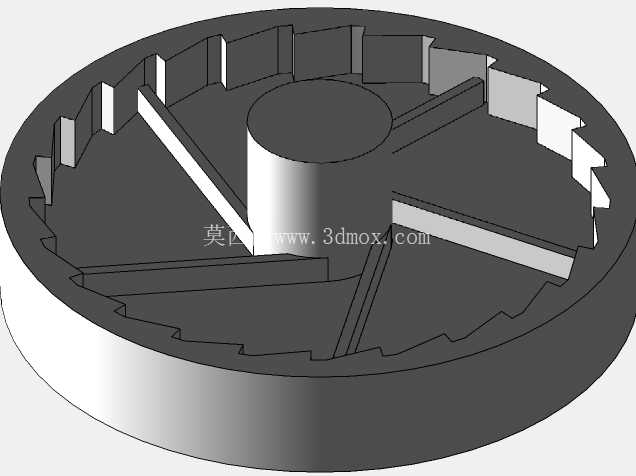

从功能特性上看，该结构将链轮的链传动啮合齿与棘轮的止逆棘齿集成在同一回转构件上，相比分体式装配的棘轮链轮组件，减少了轴向安装空间占用，也消除了两个零件同轴度装配误差带来的传动卡顿、棘齿偏磨问题。构件中心设置的通孔为轴系安装位，内部的径向加强筋既承担扭矩传递过程中的结构支撑作用，也能在不额外增加整体壁厚的前提下提升构件的抗扭刚度，避免大扭矩输入时轮体发生形变导致跳齿、棘爪脱开的故障。轮缘外侧的链轮齿形符合短节距精密滚子链的啮合标准，能直接匹配对应规格的传动链条，不需要额外定制非标链条，降低了后期维护替换的成本。内侧的棘轮齿采用不对称齿形设计，工作面为贴合棘爪轮廓的锁止面，非工作面为顺滑过渡斜面，保证正向转动时棘爪能顺利滑过齿面不会卡滞，反向受力时棘爪能瞬间卡入齿槽实现锁止，不会出现打滑空转的情况。

设计思路上，这套结构优先考虑了传动过程中的受力合理性：棘爪的安装转轴位置经过匹配计算，保证锁止状态下棘爪对棘轮齿的作用力方向指向轮体中心附近，避免棘爪受额外的弯矩作用出现断裂；轮体内部的三条径向筋板呈120度均匀分布，将中心轮毂与外缘轮体刚性连接，扭矩从中心轴输入后能通过筋板均匀传递到外缘的链轮与棘齿部位，不会出现局部应力集中导致的轮体开裂。从安装边界来看，轮体的轴向厚度控制在紧凑区间，适合安装在轴向空间受限的传动腔体内，中心安装孔的公差带选用过渡配合等级，既能保证与传动轴的周向固定可靠性，也不会出现装配时压装困难的问题；轮体外缘的齿顶圆直径与棘齿的齿根圆直径预留了足够的安全间隙，安装时不会和周边的机架、护板发生运动干涉。

在实际工况适配中，这类集成式结构相比分体式零件，减少了键连接、螺栓紧固的数量，也就减少了紧固件松动带来的传动失效点，在长期往复交变载荷的作用下，整体结构的疲劳寿命更长。棘爪的摆动行程经过优化，不需要过大的摆动空间就能完成啮合与脱开动作，配套的棘爪复位弹簧可以选用标准规格的扭簧，不需要定制异形弹性元件。轮体的齿形加工基准与中心安装孔保持统一基准，能有效降低后续机加工的装夹误差，保证链轮齿的径向跳动量控制在传动允许的范围内，避免链条传动过程中出现跳齿、异响、磨损加剧的问题。针对不同的负载需求，只需要调整棘齿的齿深、筋板的厚度以及链轮的模数，就能适配不同扭矩等级的传动场景，不需要整体更改结构布局，具备较好的设计延展性。
