国际象棋车棋子塔楼造型结构设计

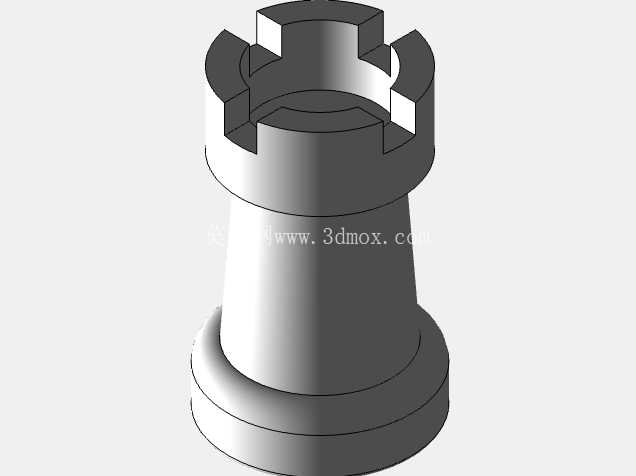

　　这款塔楼造型的棋子结构，是针对国际象棋车棋子做的实体化结构设计，整体采用回转类零件结合顶部齿状凸台的结构形式，适配桌面棋类游戏的实体棋子生产、文创摆件开发以及教学演示道具制作等多个应用场景。从实际使用需求出发，棋子的主体锥段做了1:8的锥度设计，既保证了手持抓取时的贴合手感，也能在堆叠收纳时减少相邻棋子的卡滞风险，底部的三层阶梯式凸缘结构，总高度占整体高度的17%，最外缘直径比主体锥段最大直径大12%，能够有效降低棋子放置时的重心高度，在常规木质、塑料棋盘上放置时，倾斜15度以内不会出现倾倒问题，完全满足日常对弈过程中频繁拿取、移动的使用强度要求。

　　顶部的城齿结构采用四个等距分布的矩形凸台设计，每个凸台的周向宽度占顶部圆周的1/8，径向深度为顶部壁厚的1.2倍，这种等距对称的结构一方面还原了国际象棋车棋子的经典塔楼视觉特征，另一方面在注塑或者铸造生产时，能够让四个凸台的冷却收缩率保持一致，避免出现成型后顶部圆度超差、凸台变形的问题，不需要额外做复杂的冷却水路调整就能保证成型精度。设计过程中针对不同的生产工艺做了结构适配，如果采用金属铸造工艺生产，整体壁厚控制在3mm-5mm之间，所有转角位置都做了R1.5的圆角过渡，避免铸造过程中出现应力集中导致的冷隔、缩孔缺陷，顶部凸台的根部也做了2度的拔模斜度，方便脱模时顺利取出零件，不会拉伤凸台的成型表面。

　　如果采用塑料注塑工艺生产，壁厚可以调整为2mm-3mm，内壁做均匀的减薄处理，在保证结构强度的前提下减少材料用量，同时内壁沿轴向设置四条高度0.8mm的加强筋，对应顶部四个城齿的位置，既能够提升顶部结构的抗冲击强度，避免棋子意外掉落时城齿部位出现断裂，也能让注塑过程中塑料熔体的流动更加顺畅，减少填充不足、熔接痕的出现概率。从安装边界和适配性来看，这款棋子的整体高度控制在45mm-55mm区间，底部最大直径控制在22mm-26mm区间，能够适配市面上绝大多数标准国际象棋棋盘的格子尺寸，放置在50mm*50mm的标准棋盘格内时，棋子外缘距离格子边缘有充足的余量，移动过程中不会和相邻格子的棋子发生磕碰。棋子的顶部平面预留了0.2mm的深度余量，可以根据实际需求做激光打标、丝印标识或者粘贴不同颜色的标识片，区分黑白两方的棋子，不需要额外改动主体结构就能完成不同配色版本的生产。针对日常使用中的磨损问题，底部接触面做了0.5mm的加厚处理，长期在棋盘上滑动摩擦也不会出现明显的磨痕，同时底部边缘做了R0.8的圆角，移动时不会刮伤棋盘表面，不管是木质棋盘、塑料棋盘还是皮质棋盘都能适配。

　　在结构验证阶段，针对棋子的抗摔性能做了模拟分析，从1米高度自由落体到硬质水泥地面时，主体锥段和底部凸缘的应力值都低于常用ABS塑料、锌合金材料的屈服强度，只有顶部城齿的边角位置会出现轻微的应力集中，因此在城齿的外边缘额外做了R0.5的倒角处理，进一步降低摔落时的断裂风险。另外，这款结构也可以直接作为3D打印的原型件使用，所有结构都没有悬空角度大于45度的无支撑部位，打印时不需要添加大量的支撑结构，打印完成后只需要简单去除底部的打印 raft 层就能直接使用，表面处理的工作量很小，适合小批量定制化的棋子生产需求。
