花型多孔手持泡泡棒结构设计

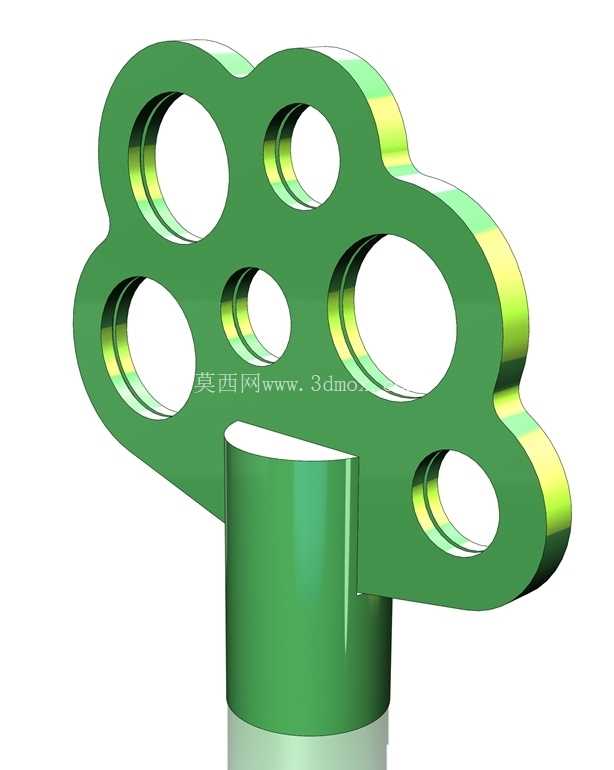

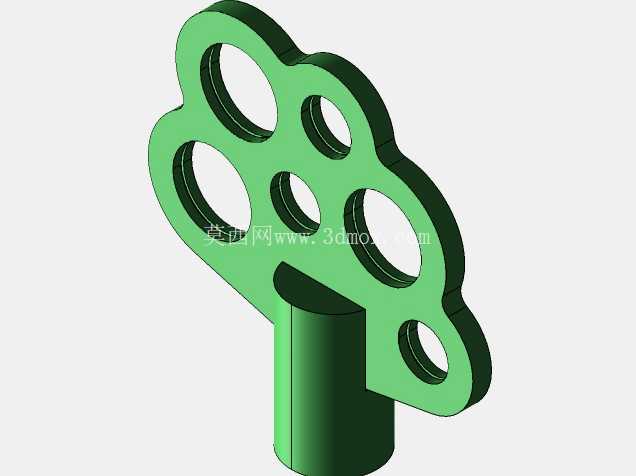

　　这款泡泡棒的手持握持段采用圆柱直筒结构，外径适配常规成人与儿童的手掌握持跨度，筒壁厚度均匀控制在1.8mm，既保证手持时的结构强度，不会因轻微挤压产生形变，也不会因壁厚过大增加不必要的材料消耗，握持段的长度设置为65mm，刚好能覆盖手掌从指根到掌心的贴合区域，长时间握持也不会产生硌手的不适感。出泡端采用簇状多孔的花型轮廓设计，区别于常规单孔或直线排列多孔的泡泡棒结构，六个不同孔径的出泡孔沿花型轮廓错落分布，孔径从12mm到28mm不等，不同孔径的出泡孔在蘸取泡泡液后，能够同时形成大小不一的泡泡，提升出泡的层次感与视觉效果，出泡端的整体轮廓边缘做了R3的圆角过渡，没有尖锐棱角，避免使用过程中划伤手部。出泡端与握持段采用垂直衔接的一体式结构，衔接位置做了加厚的过渡圆角，能够承受日常使用过程中的掰扯受力，不会出现衔接处断裂的问题。从实际使用场景来看，这类泡泡棒主要应用在户外休闲、儿童亲子互动、派对氛围营造等场景，区别于电动泡泡机的结构，手动款的泡泡棒不需要供电，结构简单可靠，故障率极低，不需要额外维护，单次蘸取泡泡液后，单次挥动即可带出多组不同尺寸的泡泡，出泡量远高于常规单孔泡泡棒。

　　设计过程中最初考虑过动物造型的轮廓方案，但在结构验证阶段发现，动物造型的突出结构较多，在压铸成型过程中容易出现局部填充不足的问题，同时突出的细窄结构在使用过程中容易磕碰断裂，使用寿命较短，因此调整为圆润的花型簇状轮廓，所有外轮廓均采用连续的圆弧过渡，没有细窄的突出结构，既保证了外观的辨识度，也适配压铸工艺的成型要求，降低生产过程中的不良率。出泡孔的边缘做了0.5mm的外翻边结构，这个结构能够在蘸取泡泡液时留存更多的液膜，避免孔位处的液膜快速破裂，提升单次蘸取后的挥泡次数，每个孔位的内壁都做了抛光处理，减少液膜流动时的阻力，让液膜能够均匀覆盖在孔位端面。

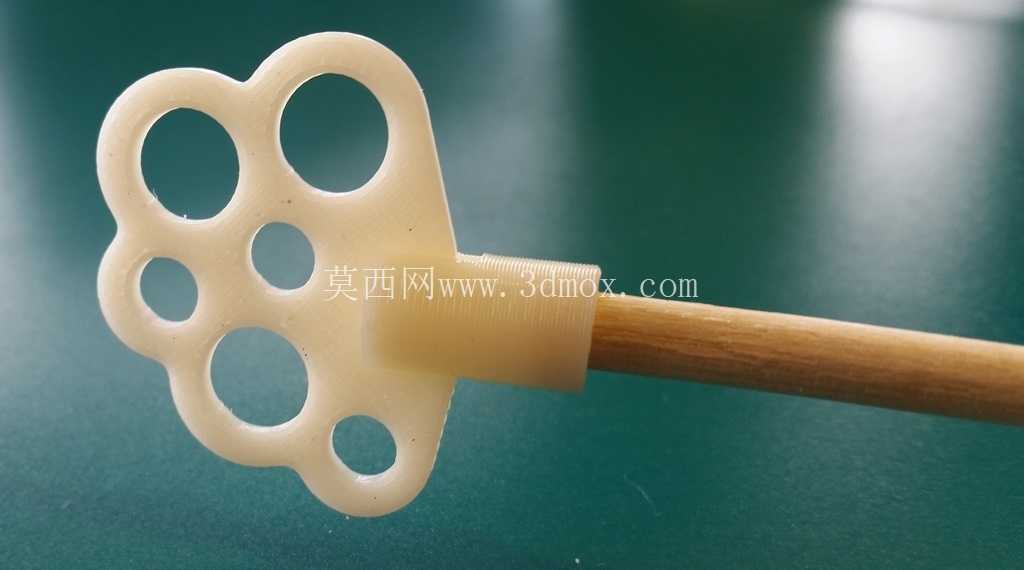

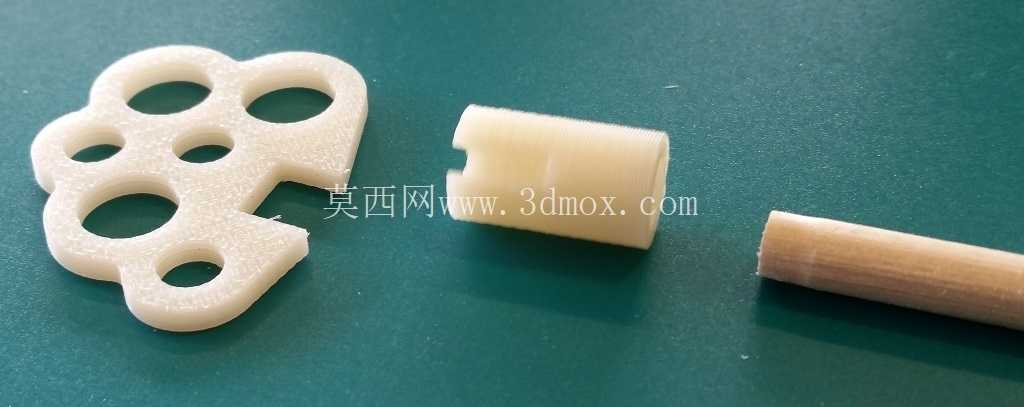

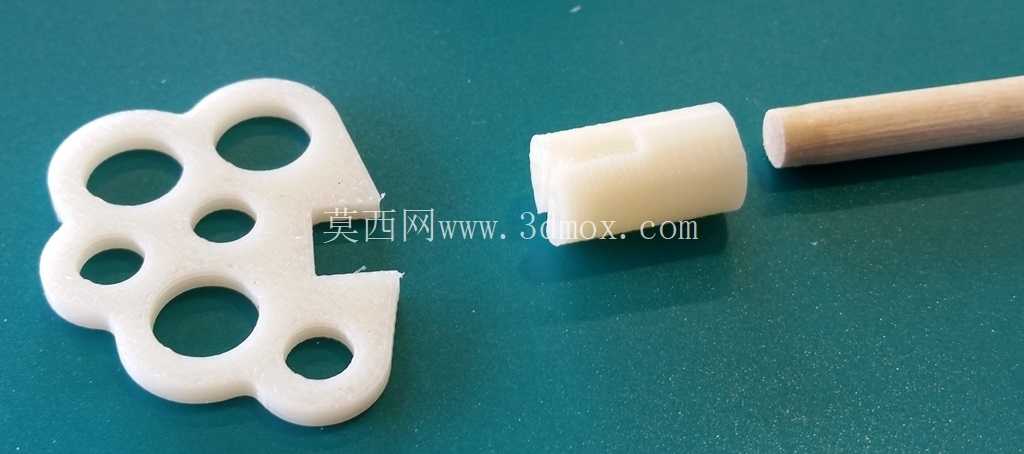

　　安装边界方面，这款泡泡棒为一体式压铸成型结构，不需要额外的组装配件，握持段的下端为开口结构，可根据需求选配加长的握持杆，开口内径设置为标准的20mm，适配市面上常规的泡泡棒加长杆连接尺寸，不需要额外做结构修改即可直接适配。在结构强度验证阶段，针对1米高度自由跌落的工况做了结构优化，在握持段与出泡端的衔接位置增加了2mm的加强筋，筋位沿握持段外壁均匀分布，不会破坏外观的整体流畅性，同时能够将跌落时的冲击力快速分散到整个结构上，避免衔接位置出现应力断裂。出泡端的整体厚度设置为8mm，每个孔位之间的最小连接宽度控制在5mm以上，保证孔位之间的结构强度，不会因为轻微的挤压就出现孔位变形的问题，影响出泡效果。

　　从压铸生产的角度来看，整个结构的拔模斜度统一设置为1.5度，没有倒扣结构，采用上下开模的方式即可完成成型，不需要额外的抽芯结构，能够有效降低模具的制造成本，成型后的外表面不需要过多的后处理即可达到使用要求，适合批量规模化生产。实际使用过程中，花型的轮廓在挥动时的空气阻力分布均匀，不会因为单侧阻力过大导致握持时的手腕受力不均，各个孔位的进风量一致，能够保证每个孔位都能稳定形成泡泡，不会出现部分孔位因为进风不足无法出泡的问题。
