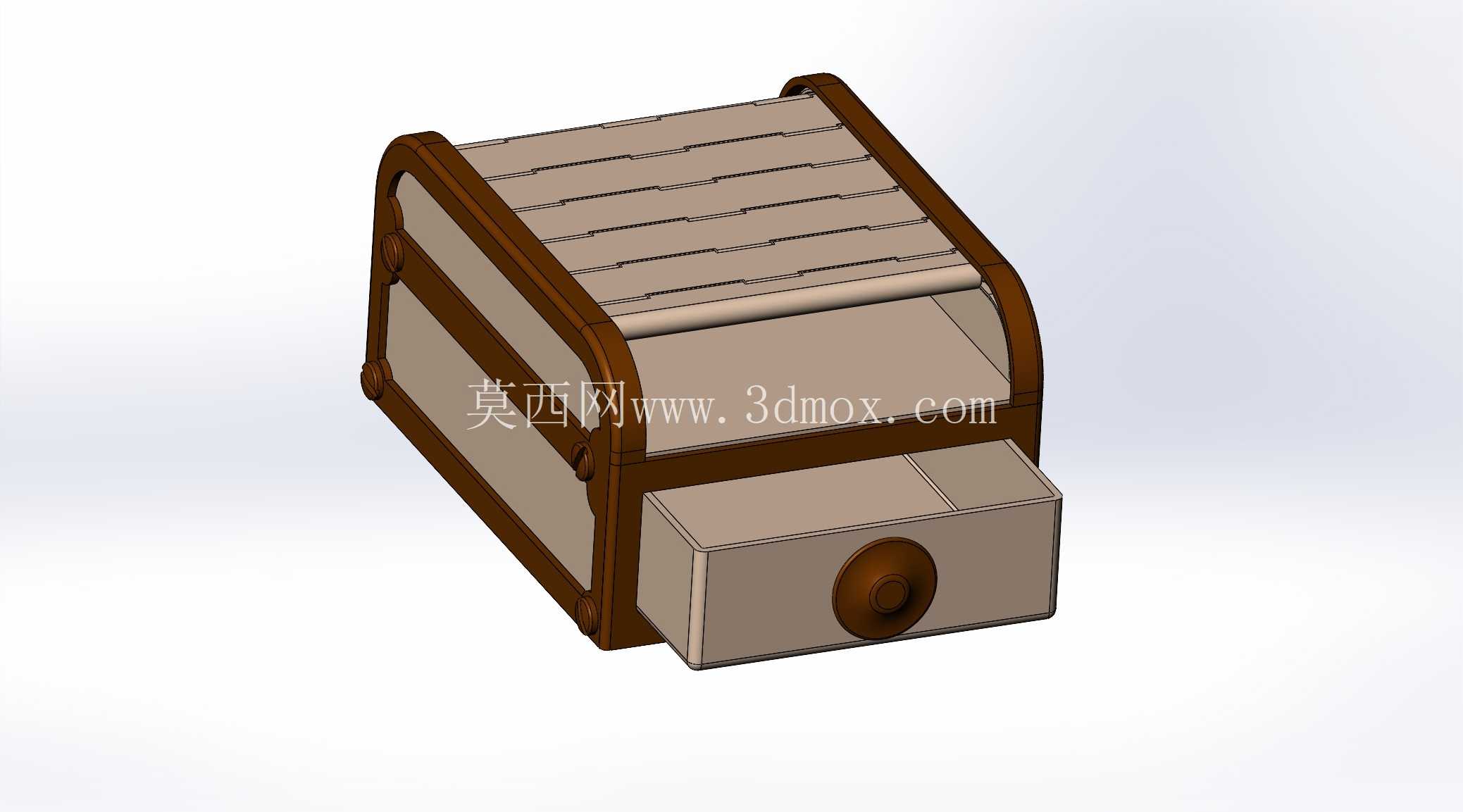

复古卷顶带抽屉桌面收纳储物盒结构

这款卷顶带抽屉的收纳盒结构，在民用五金储物制品的小批量铸造生产场景中具备很高的适配性，可直接作为锌合金、铝合金低压铸造的原型参考，也可调整壁厚参数适配木质、注塑材质的量产需求。从实际使用场景来看，这类结构主要面向桌面零散物件收纳，上层卷顶仓可放置随手取用的便签、回形针、小型手工工具等物品，下部抽屉可收纳不常翻动的印章、小配件、首饰等物件，分区储物的逻辑完全贴合日常桌面整理的使用习惯，避免小物件混杂堆放带来的取用不便。

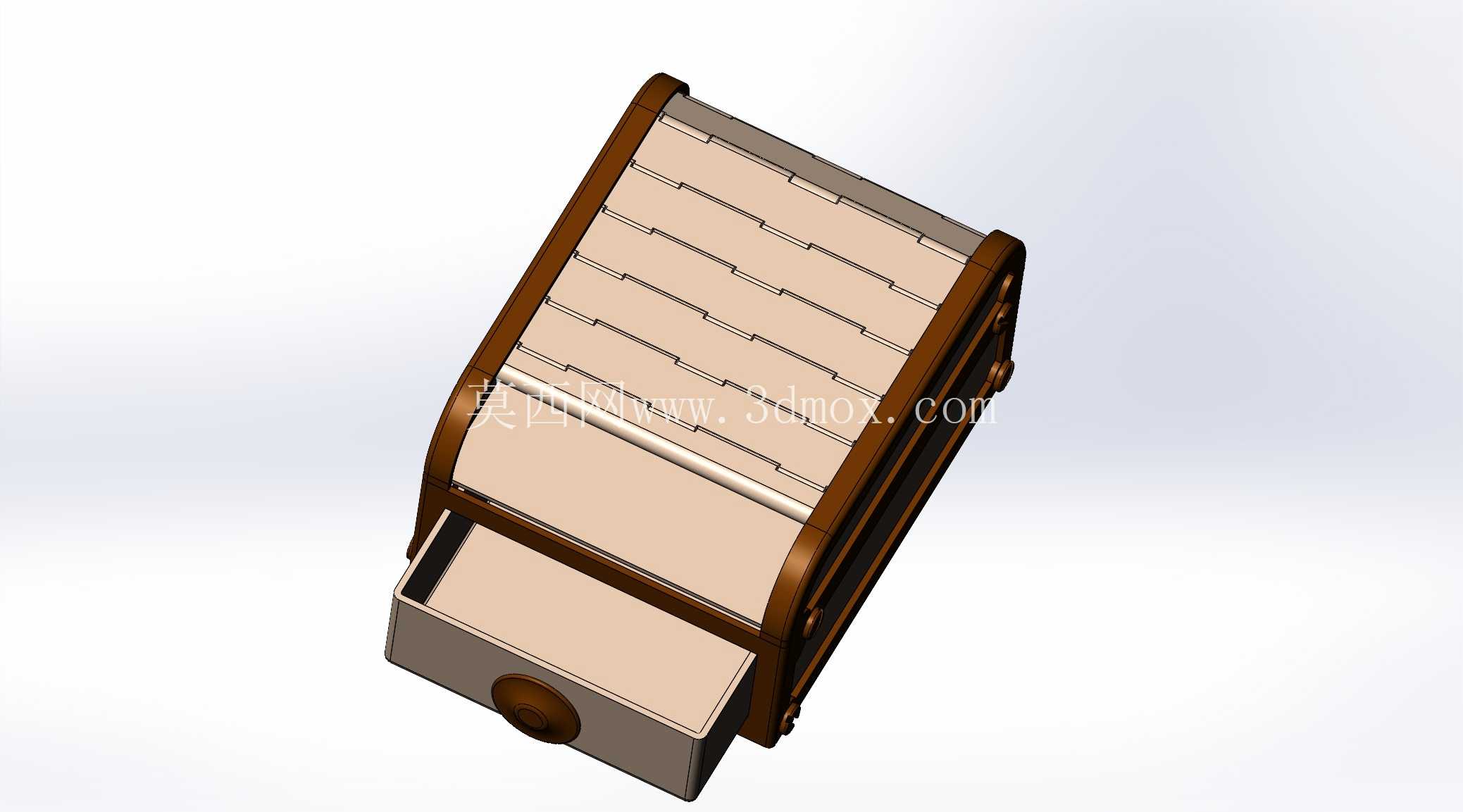

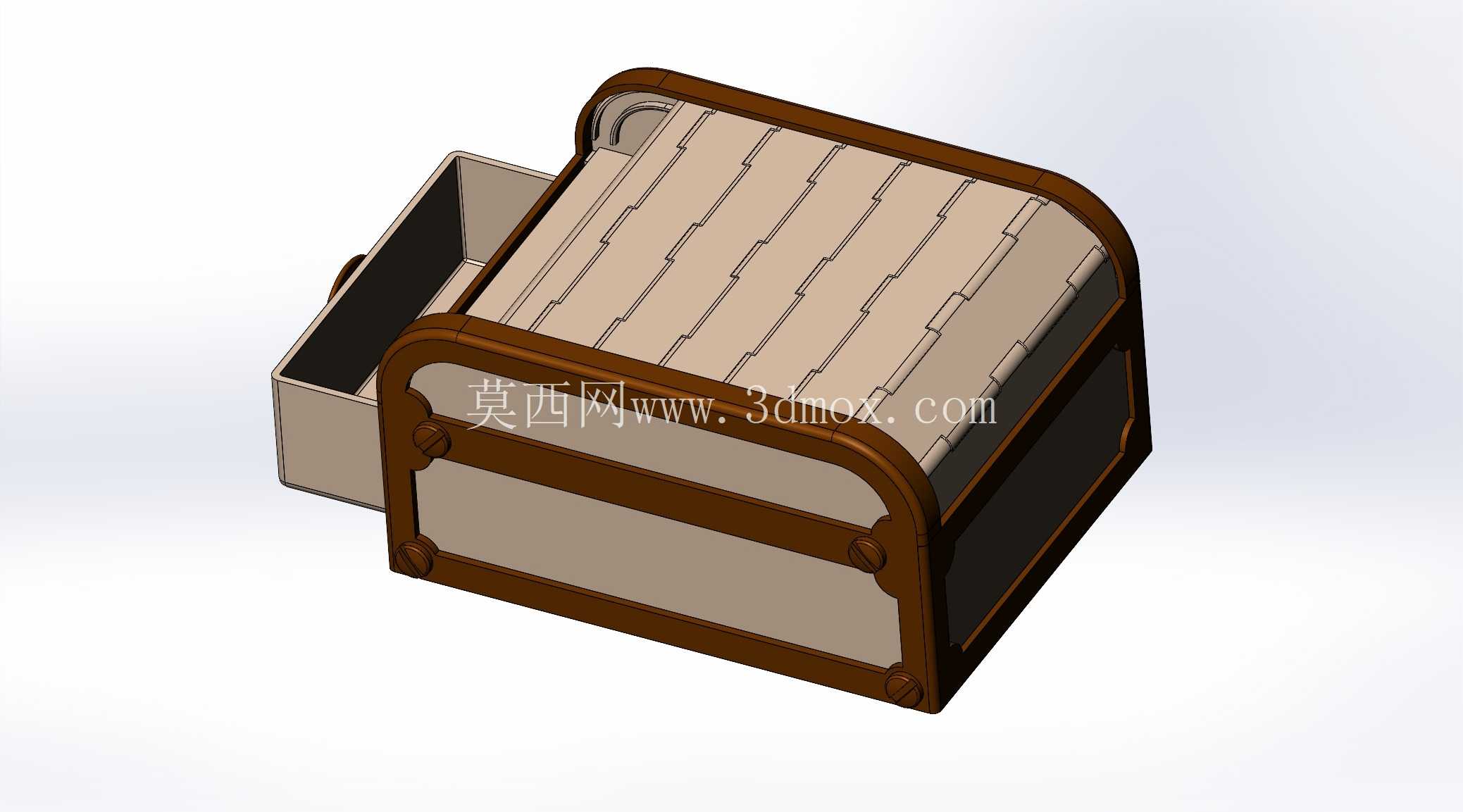

从功能特性上看，卷顶结构采用多段式栅格条铰接设计，开合过程中栅格条沿箱体两侧的弧形导槽滑动，完全开启时卷顶全部收纳至箱体后侧上部，不会占用箱体前方的操作空间，相较于上翻式盒盖，不会出现开盖后盒盖遮挡视线、磕碰周边物品的问题；下部抽屉采用单旋钮拉手设计，抽屉与箱体的配合间隙控制在0.3mm以内，抽拉过程无卡滞，同时抽屉后部设置有限位挡边，完全拉出时不会从箱体中脱落，避免内部物品洒落。箱体边角全部采用R12的圆弧过渡，既避免了锐边带来的磕碰风险，也在铸造生产中能够优化金属液的充型流道，减少边角位置的冷隔、缺料缺陷。

设计思路上，整体结构优先考虑铸造工艺的成型可行性，所有侧壁的拔模斜度统一设置为1.5°，卷顶栅格条的铰接轴位置预留了0.2mm的装配间隙，无需后续二次加工即可完成铰接装配；箱体外部的仿木箍装饰条与主体采用一体化结构设计，减少了后续装配的零件数量，同时增强了箱体整体的结构强度，避免薄壁箱体在受力时出现侧壁变形。卷顶的栅格条采用等截面设计，单根栅格条的截面尺寸为4mm×8mm，既保证了卷顶弯曲滑动时的结构韧性，不会出现弯折断裂，也避免栅格条过厚导致卷顶收纳后占用过多箱体内部储物空间。

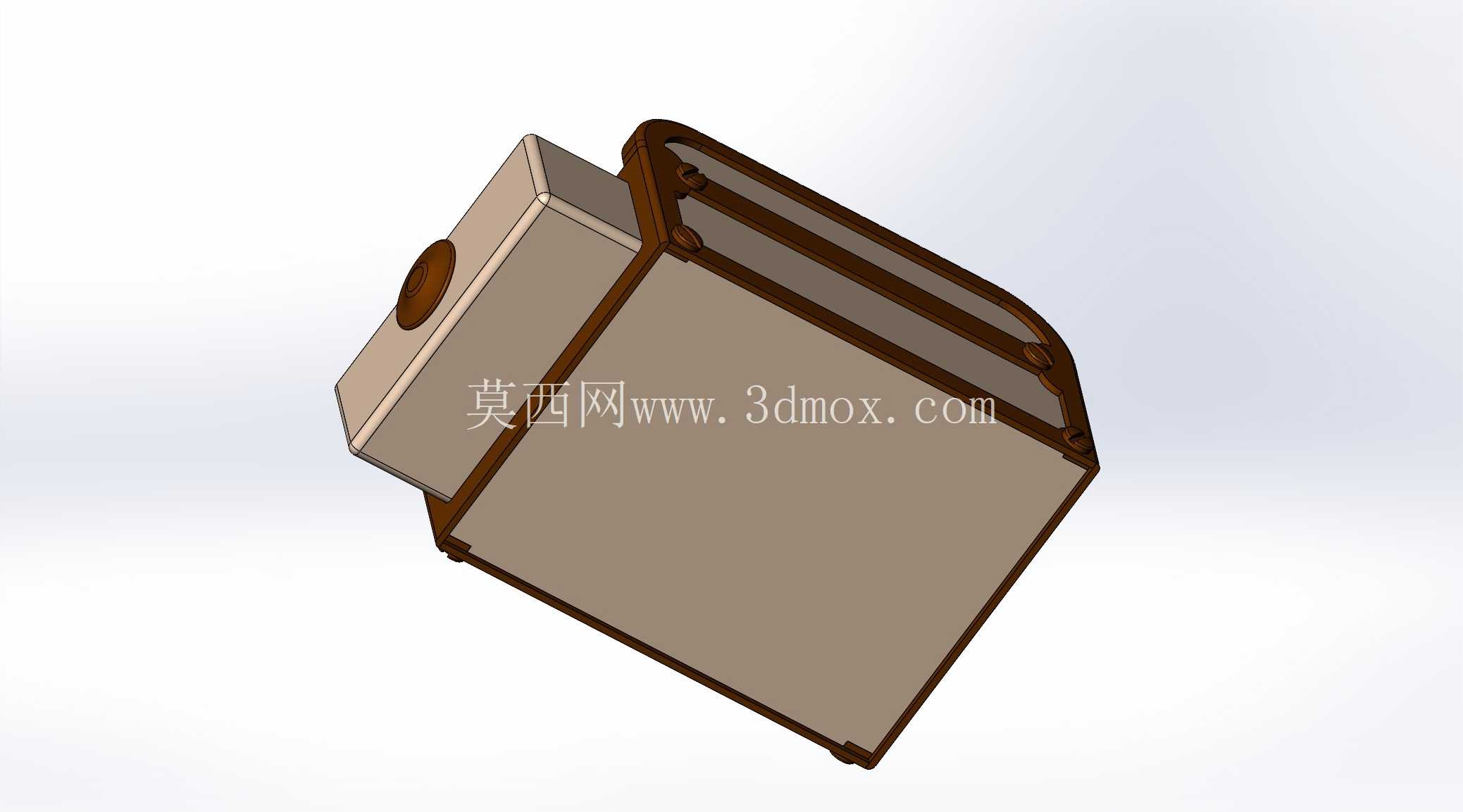

从尺寸与安装边界来看，整体箱体的长宽高尺寸控制在180mm×120mm×150mm范围内，放置于桌面时占用空间不足A4纸的三分之一，不会过多挤占桌面的操作区域；箱体底部设置有四个高度1mm的垫脚，放置时能够与桌面形成微小间隙，避免桌面残留的水渍、污渍直接接触箱体底部，也能够减少抽拉抽屉时箱体与桌面的摩擦阻力。卷顶完全闭合时，栅格条之间的配合间隙控制在0.5mm，既保证滑动顺畅，也能够阻挡大部分灰尘进入仓内，同时不会因为间隙过小导致热胀冷缩出现卡滞。抽屉的内部净尺寸为150mm×100mm×40mm，能够容纳绝大多数桌面小型零散物件，抽屉内部无多余加强筋，保证储物空间的规整性，方便不同形状物件的摆放。

在结构细节处理上，箱体两侧的弧形导槽采用等半径圆弧设计，曲率半径为60mm，卷顶滑动全程的阻力均匀，不会出现中途卡顿的情况；旋钮拉手采用圆弧凸台结构，与抽屉面板一体化成型，拉手的握持高度为8mm，手指握持时不会与抽屉面板产生干涉，开启抽屉的施力角度符合人体操作习惯，无需过度弯曲手指即可完成抽拉动作。箱体的壁厚统一设置为2.5mm，在保证铸造充型完整、结构强度足够的前提下，尽可能控制整体重量，成品整体重量控制在300g左右，挪动轻便，同时不会因为壁厚过薄导致铸造时出现缩孔、变形等缺陷。
