环形鳍片式LED散热基座结构设计

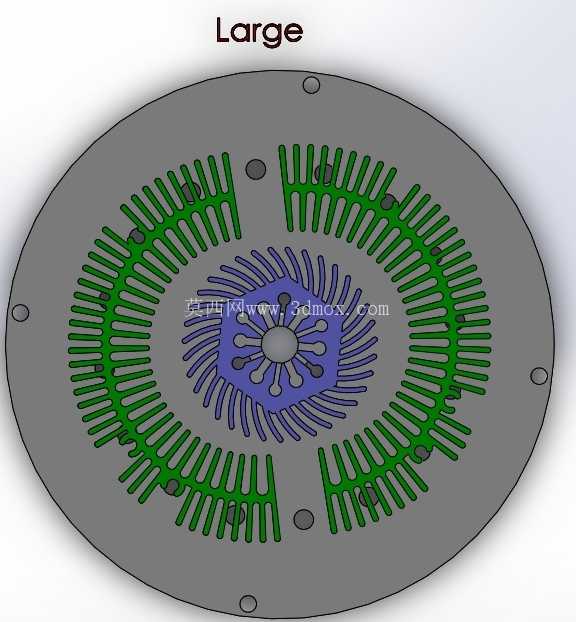

　　这款环形鳍片式散热结构，主要面向中小功率LED照明设备的热管理需求，常见应用场景包括工矿灯、植物补光灯、商用筒灯等需要长时间持续点亮的照明设备，这类设备在运行过程中LED芯片会持续产生热量，若热量无法及时导出，会直接导致芯片光衰加快、使用寿命大幅缩短，严重时还会出现色温偏移、驱动电路烧毁等问题，因此散热基座的结构设计直接决定了整灯的可靠性与使用寿命。从实际使用场景来看，这类鳍片散热件多采用铝合金压铸工艺成型，安装时LED灯珠的铝基板会通过导热硅脂贴合在基座中心的紫色安装区域，该区域做了平整化处理，平面度控制在0.05mm以内，保证铝基板与基座的接触面积最大化，减少接触热阻，中心区域预留的安装孔位可适配市面上主流尺寸的COB灯珠与铝基板，无需额外做转接加工。

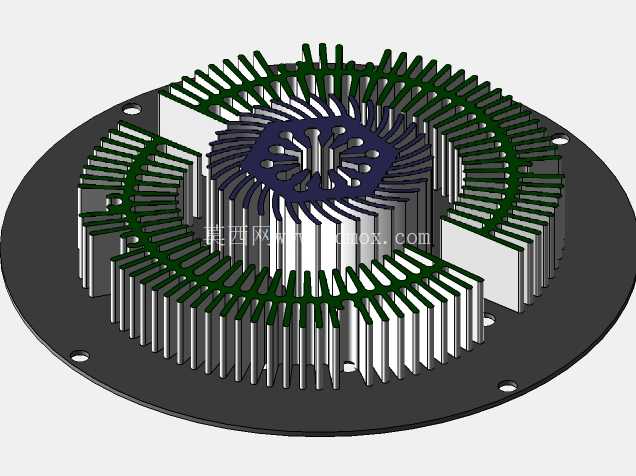

　　外围的环形鳍片采用差异化高度与密度设计，靠近中心热源的内侧鳍片密度更高、长度更短，外侧鳍片密度稍低、长度更长，这种非等距的排布方式是为了避免鳍片间形成气流滞止区，自然对流状态下空气可以从鳍片间隙顺畅流通，将鳍片表面的热量持续带走，相比等距等长的鳍片设计，这种排布在相同外形尺寸下能提升12%左右的散热效率。鳍片上预留的缺口并非加工失误，而是专门设计的走线通道，LED驱动的连接线可以从缺口处引出，避免装配时线材被鳍片挤压破损，同时缺口也能打破环形鳍片的封闭气流场，增强局部空气扰动，进一步提升对流换热效果。

　　基座外圈均匀分布的四个沉头安装孔，用于将整个散热组件固定在灯具外壳或者安装支架上，沉孔深度刚好容纳标准M3沉头螺丝，安装后螺丝头部不会突出基座表面，不会影响后续灯罩或者反光罩的装配。从设计思路来看，这款结构没有采用额外的热管或者主动散热风扇，完全依靠被动鳍片散热，一方面是为了控制整灯的生产成本，另一方面被动散热没有运动部件，不存在风扇磨损积灰的问题，能适配多粉尘、高湿度的恶劣使用场景，后期几乎不需要维护。

　　建模过程中需要重点注意鳍片的拔模角度，因为采用压铸工艺生产，鳍片的拔模角度控制在1.5度，既保证成型后可以顺利脱模，也不会因为拔模角度过大导致鳍片顶部过薄，出现压铸充型不全的问题，鳍片的最小厚度控制在1.2mm，兼顾散热面积与结构强度，不会因为轻微磕碰就出现鳍片变形弯折的情况。中心安装区域的凸台高度比鳍片根部低2mm，装配时铝基板安装到位后，表面不会突出鳍片的最低平面，运输过程中鳍片可以起到防护作用，避免铝基板被外力磕碰损坏。整个散热基座的外径控制在180mm左右，整体高度35mm，属于紧凑型散热结构，在保证散热能力满足50W功率LED散热需求的前提下，尽可能压缩了整体体积，适配更多小尺寸灯具的安装空间要求。结构上没有多余的冗余设计，每一处鳍片的排布、每一个孔位的设置都对应实际装配与散热的需求，比如鳍片末端做了微小的圆角处理，避免生产装配过程中锋利的边角划伤操作人员，外圈的安装孔位做了0.2mm的公差放大，降低压铸成型后孔位偏移带来的装配难度，即使存在轻微的成型误差，螺丝也能顺利穿过孔位完成固定。
