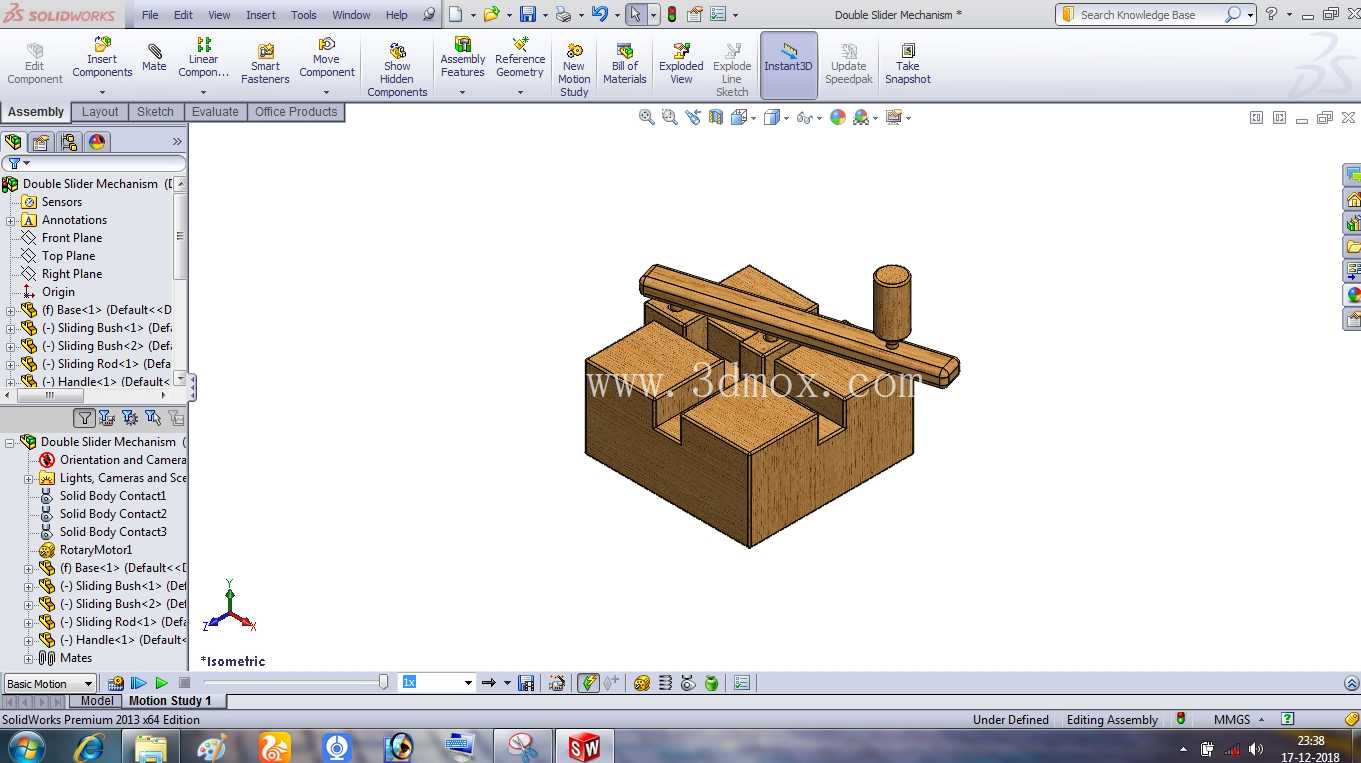

铸造模具用双滑块联动导向机构

这套双滑块结构主要面向中小型有色合金压铸件、重力铸造件的侧向抽芯与合模定位场景，在实际压铸生产工位上，这类结构常布置在定模框的两侧安装位，解决铸件侧面带倒扣、侧凹结构无法直接开模顶出的问题。从实际工况适配来看，结构的两个滑块分别对应铸件两个对称分布的侧凹特征，中间的斜向驱动杆与设备的动模开模行程联动，不需要额外配置独立的液压抽芯油缸，就能在开模动作同步完成两个滑块的同步抽退，合模时依靠驱动杆的锥面导向自动复位，配合滑块侧面的耐磨板与锁紧块承受压铸过程中的型腔内喷反压力，避免滑块受铝液冲击移位导致铸件飞边、尺寸超差。

设计过程中首先要匹配安装模架的边界尺寸，滑块的滑行行程要比铸件侧凹的最大深度多出3到5毫米的安全余量，避免抽芯不到位顶出时刮伤铸件表面；滑块与模架的配合滑槽采用H7/f6的间隙配合，表面做氮化处理提升耐磨性能，日常生产中只需要定期在滑槽内加注高温润滑脂，就能满足连续三班倒的生产节拍需求。驱动杆的倾斜角度通常设置在18度到22度之间，角度过小会导致开模行程需求过大，增加模架整体的外形尺寸，角度过大则会出现自锁失效，合模时滑块无法准确复位，甚至会撞坏模具型腔。

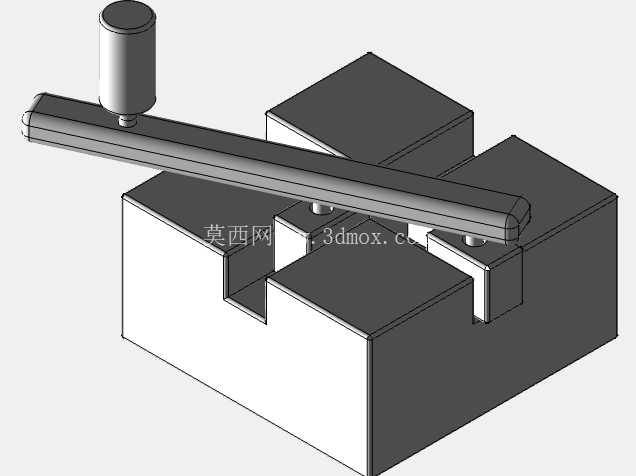

从结构功能来看，这套双滑块机构的两个滑块滑行面处于同一水平面，驱动杆的中心线与两个滑块的对称中心重合，开模时驱动杆随动模向上移动，通过杆身的斜面同时推动两个滑块向外侧滑行，当驱动杆完全脱离滑块的导向槽时，滑块刚好退到安全位置，此时顶出机构就能顺利将铸件从型腔中顶出；合模时驱动杆随动模下行，前端的导入锥先进入滑块的导向开口，逐步推动两个滑块向中心复位，最终靠滑块端面的锁紧面与定模的锁紧块完全贴合，形成封闭的型腔侧壁。

安装边界方面，整套机构的垂直方向高度不超过模架上表面120毫米，水平方向的最大外伸尺寸比模架侧边宽出不超过80毫米，不需要对现有标准模架做额外的扩框加工，直接通过沉头螺栓就能固定在模架的预留安装槽内；滑块的顶面与模架上表面齐平，不会影响浇注系统的布置，也不会干涉取件机械手的取件路径。在实际生产验证中，这类同步双滑块结构相比两个独立的单滑块结构，能减少两套独立的锁紧与导向组件，模架的加工量降低约20%，同时两个滑块的同步精度更高，不会出现两侧抽芯行程不一致导致的铸件拉伤问题，适配160吨到400吨吨位的冷室压铸机使用，可用于生产带侧孔的电机端盖、阀体外壳、接插件壳体等常见压铸件。

结构细节上，滑块的导向槽内开有存油槽，能储存少量润滑脂，减少连续生产过程中的保养频次；滑块的端面锁紧块采用可更换的硬质合金镶件，长期受挤压磨损后只需要更换镶件，不需要整体更换滑块主体，降低模具的维护成本。驱动杆与滑块接触的斜面也做了淬火处理，表面硬度达到HRC55以上，避免长期往复摩擦出现拉毛、凹坑，导致滑块滑行卡滞。整套结构的零件加工精度要求适中，普通的数控铣床就能完成所有零件的加工，不需要特殊的专用加工设备，适合中小型模具加工厂的加工能力范围，组装时只需要配磨滑块与滑槽的配合间隙，保证滑行顺畅无卡滞，锁紧面贴合率达到85%以上就能投入生产使用。
