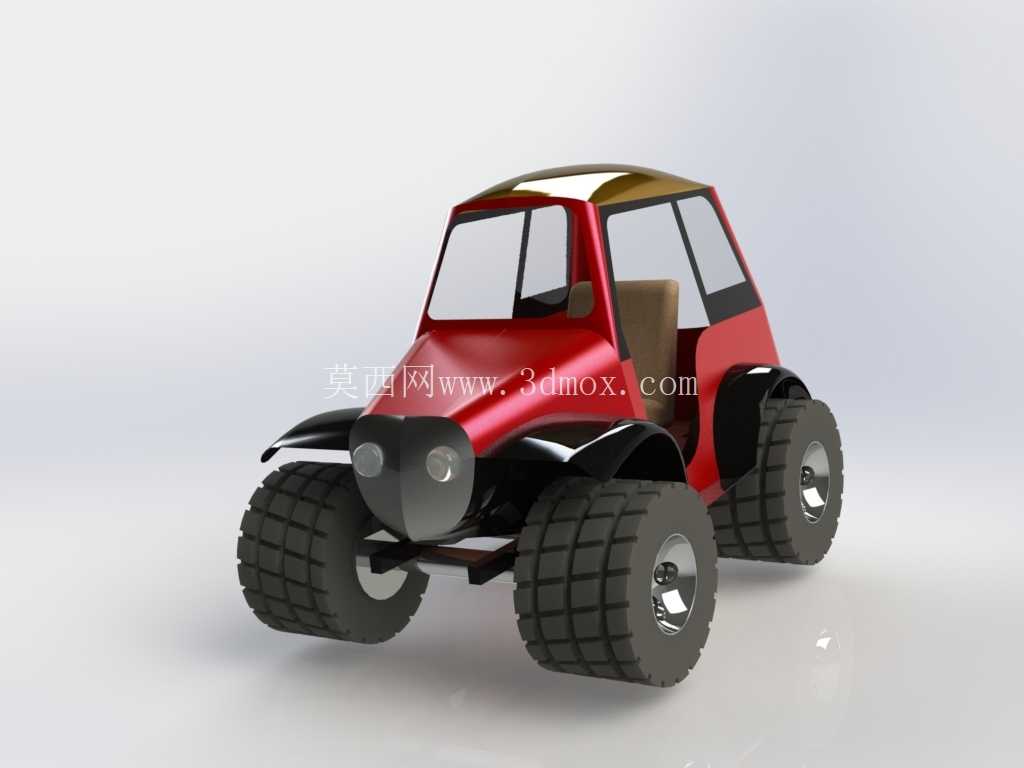

Q版越野小车曲面造型设计作品

　　做这个曲面造型练习的时候，最先考虑的是曲面建模的基础逻辑落地，很多刚接触曲面设计的工程师容易陷入“为了曲面而曲面”的误区，要么曲率连续做不到位，要么曲面拆分完全不考虑后续实体化、工程化的可行性，这个练习就是把日常做交通工具外覆盖件的思路，浓缩到一个缩小的卡通化载体上，不用考虑真实量产的法规、碰撞要求，但核心的曲面搭建逻辑和真实车型开发是共通的。从实际应用场景来说，这类Q版小车的曲面造型逻辑，既可以用到文创类的玩具车外观开发上，也能作为景区观光代步小车的概念方案参考，甚至可以给儿童电动车的外观设计提供曲面搭建的思路参考，很多小型非道路代步车辆的外覆盖件，不需要像量产乘用车那样做复杂的冲压工艺拆分，用玻璃钢或者吸塑工艺就能成型，这时候曲面的顺滑度、分块的合理性就直接决定了后续开模或者手板制作的难度。

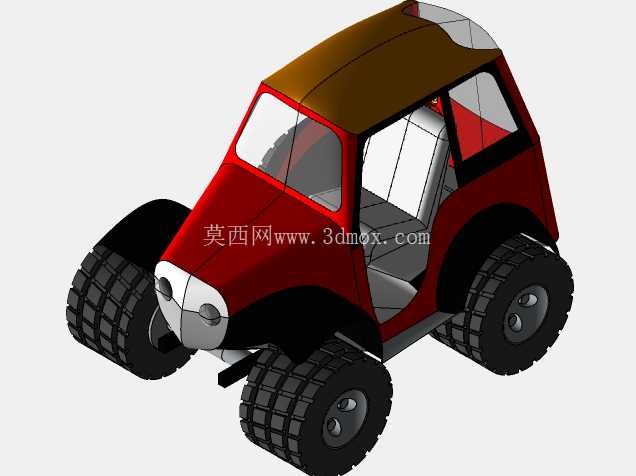

　　设计思路上没有走常规写实越野车的硬棱线路线，而是把所有转折面都做了大圆角过渡，车头部分的曲面从引擎盖自然延伸到前包围，没有做生硬的拼接缝，轮拱部分的曲面是单独做的扫掠，要保证和车身侧面曲面的G2连续，不然渲染的时候会出现明显的折痕，实际做手板的时候也会在拼接处出现不顺滑的台阶。轮胎部分做了夸张的大尺寸厚胎设计，胎纹的建模没有用复杂的阵列扭曲，而是先做单个胎块的曲面，再沿着胎面的曲率路径阵列，保证每个胎块和胎面的贴合度，不会出现穿模或者缝隙。座舱部分的曲面是整个造型里最考验曲率控制的部分，车顶的弧形面要和A柱、C柱的曲面自然衔接，侧窗的轮廓线是沿着车身侧面的曲面走势提取的，没有单独做突兀的窗框凸起，保证整个侧面的曲面流畅度。

　　从安装边界的角度考虑，虽然是练习模型，但搭建的时候也预留了后续装配的空间，比如轮拱内部的空间足够容纳简化的悬架结构，座舱内部的曲面边界可以直接适配简化的座椅、方向盘模型，底盘部分的平面预留了安装电池、传动结构的位置，如果要把这个模型改成可动的遥控小车结构，不需要对外观曲面做大幅度的修改，只要把内部的实体结构补全就能满足装配要求。很多人做曲面练习的时候只关注外观好不好看，忽略了曲面的可制造性，这个模型的所有外覆盖件曲面，拔模角度都控制在合理范围内，没有出现倒扣的结构，如果要做小批量的吸塑或者3D打印制作，不需要额外做拆件处理，单个外覆盖件可以直接成型。

　　车头的两个圆形灯位是直接在曲面上做的剪切凸起，没有做单独的零件拆分，既保持了前脸的整体性，也预留了后续如果要做细节深化、添加灯组零件的安装位置。车身的比例做了刻意的夸张，轮距比常规写实小车更宽，重心更高，视觉上更有卡通越野的质感，但曲面的搭建逻辑完全是按照工程化的曲面拆分来做的，每一块大面都有明确的构线逻辑，没有用杂乱的五边面来凑数，所有曲面都是四边面构建，保证后续如果要转成实体做结构设计，不会出现破面或者无法加厚的问题。做这类曲面练习的核心目的，是掌握大面的曲率控制、曲面之间的连续匹配，不管是做卡通造型还是真实的量产车外覆盖件，核心的构面逻辑是相通的，把小模型的曲面做顺了，再去做复杂的交通工具曲面的时候，就不会出现面与面之间衔接不顺、曲率突变的问题。
