压铸成型立式杆件固定支撑底座结构

项目分类:通用五金配件 发布时间:2026-07-14 ID:1199804
  • 压铸成型立式杆件固定支撑底座结构
  • 压铸成型立式杆件固定支撑底座结构

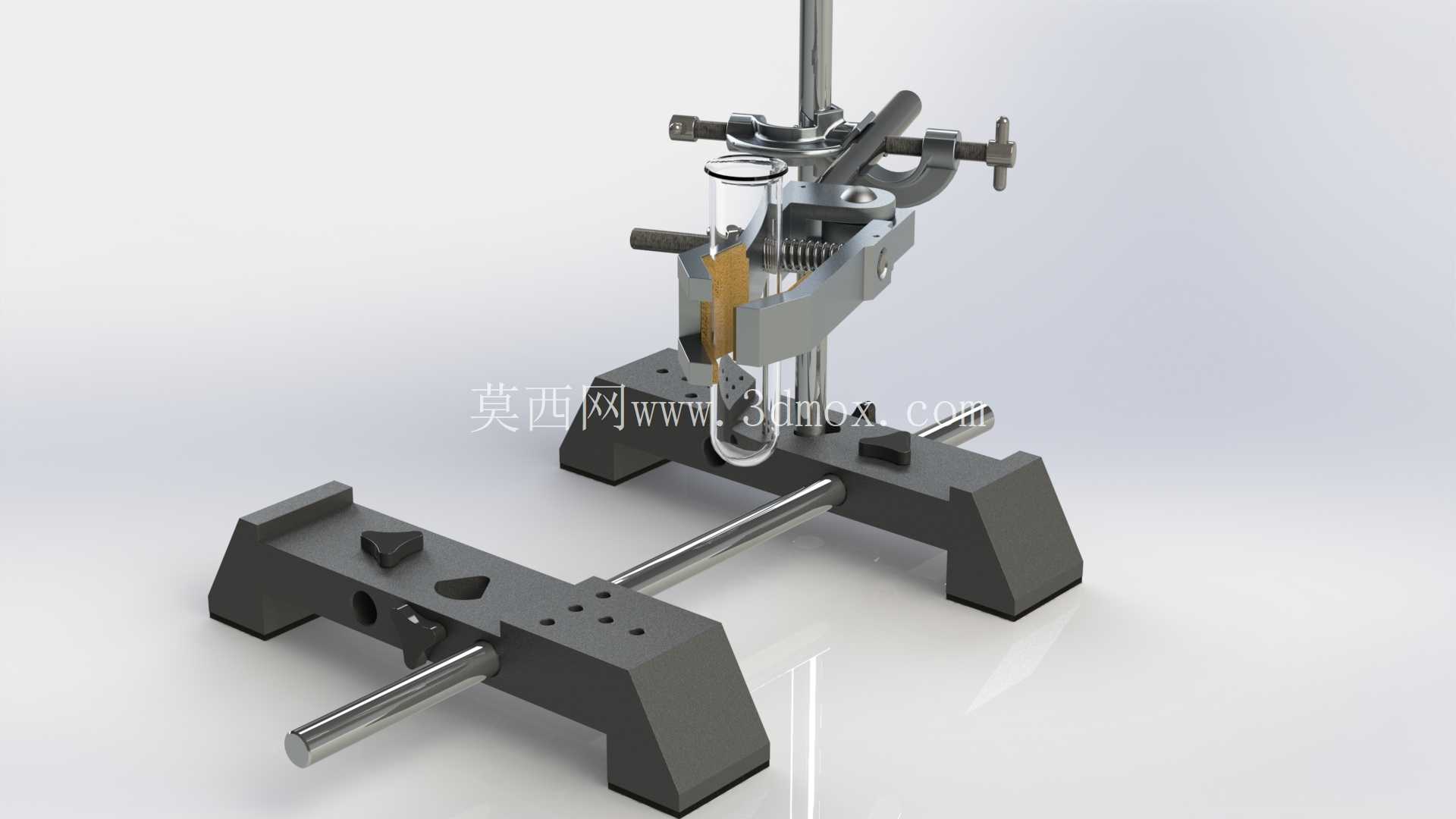

在工业装配、自动化产线搭建、小型设备机架组装的场景里,这类支撑底座是承担立式杆件定位、承重、防偏移的核心基础构件,区别于焊接成型的固定支座,该底座采用压铸工艺一次成型,整体结构一致性更好,批量生产时的尺寸公差更容易控制,不需要后续大量的铣削、打磨工序就能满足装配精度要求。从实际使用场景来看,这类底座常被用在轻型设备的机架底部、工装夹具的支撑立柱下端、输送线侧边的挡杆固定位,甚至部分小型检测设备的立杆安装端也会选用同结构的压铸底座,核心作用是把垂直布置的圆杆或者方杆牢牢固定在安装平面上,抵消杆件受侧向力时产生的倾覆力矩,避免杆件倾斜、晃动影响上部安装的传感器、工装头或者操作部件的位置精度。

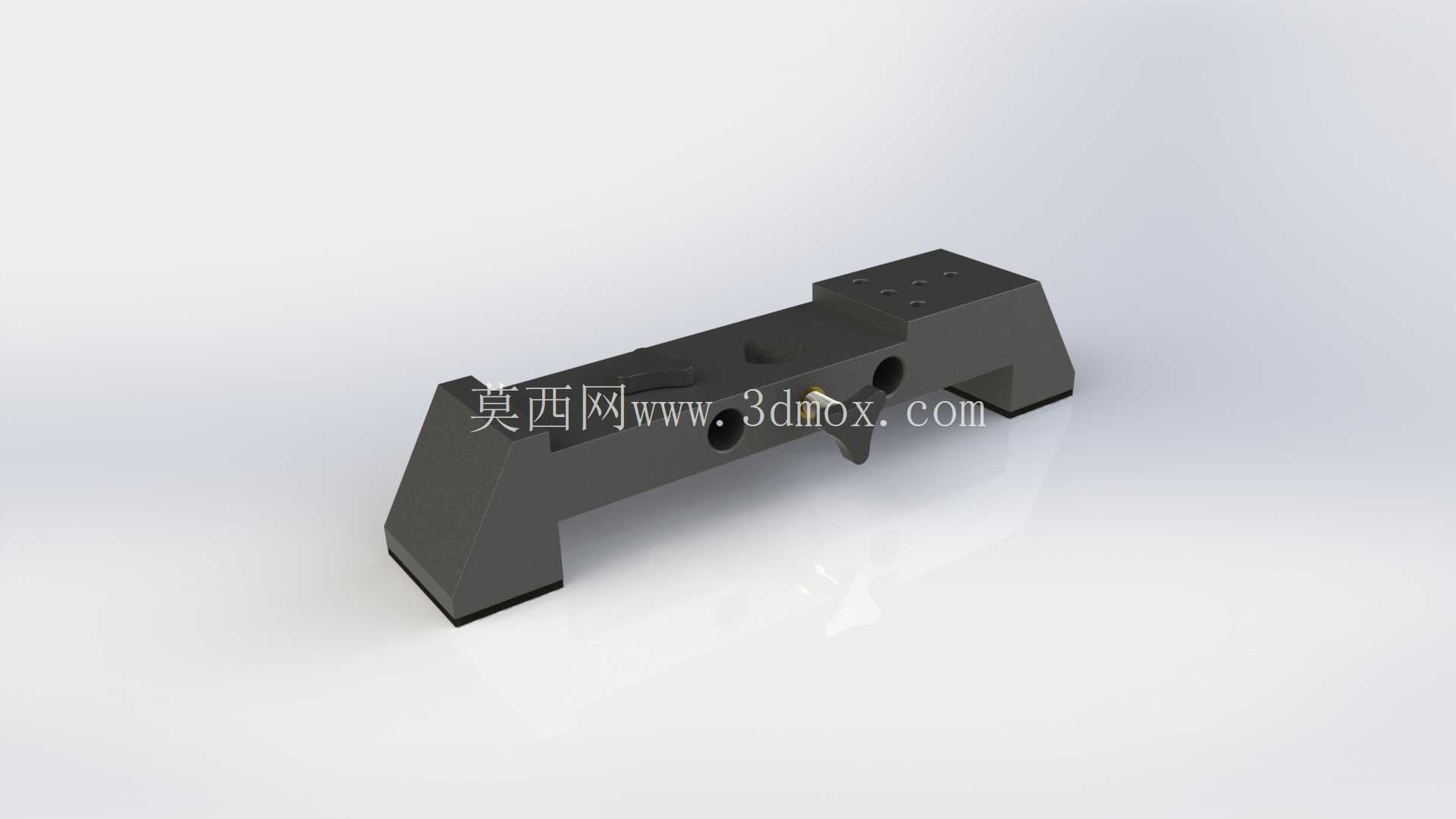

从结构设计思路上看,该底座采用两端下伸的支撑脚结构,中间段做内凹避让设计,一方面可以减少压铸时的材料用量,降低单件的重量和材料成本,另一方面中间的内凹空间可以预留出紧固件的操作空间,安装时扳手可以顺利伸入拧紧底座与安装面的连接螺栓,不会被底座本体干涉。底座上部的安装面预留了多个沉孔与通孔,既可以穿设螺栓直接固定杆件的连接法兰,也可以通过顶丝结构从侧面锁紧插入底座安装孔的杆件,适配不同直径的圆杆或者不同截面尺寸的方杆安装需求,不需要额外加工转接件就能完成装配。底座两端的支撑脚底面做了铣平处理,保证和安装平面接触时的平面度,避免因接触面不平导致底座安装后出现翘曲,长期受力下出现应力集中断裂的问题,支撑脚的外侧做了斜向加强筋,从脚端一直延伸到底座上部的主体结构,大幅提升底座的侧向抗弯能力,当上部杆件受到垂直于杆轴的侧向推力时,加强筋可以把受力均匀分散到整个底座本体,再传递到安装平面上,不会出现局部应力过大导致的底座开裂问题。

从安装边界尺寸来看,该底座的整体长度适配常规100-150mm间距的安装孔位,两个支撑脚的中心距和常见的铝型材安装孔间距匹配,可以直接安装在40系列或者50系列的工业铝型材工作台上,不需要额外打孔转接。底座上部的杆件安装孔深度足够保证杆件插入后的配合长度,避免插入深度过短导致杆件固定后出现晃动感,孔位的同轴度控制在合理公差范围内,保证杆件安装后垂直于安装平面,不会出现倾斜。侧面的顶丝孔位置做了局部加厚处理,避免顶丝拧紧时顶穿底座侧壁,同时顶丝孔的内螺纹在压铸时直接预铸出底孔,后续攻丝时的加工量更小,螺纹强度也更高。底座中间段的减重槽设计并没有削弱整体结构强度,反而因为槽体的加强筋作用,提升了底座中部的抗扭能力,当底座受到不对称的侧向力时,不会出现中部扭曲变形的问题。

在实际选型使用时,这类压铸底座不需要做额外的表面处理就具备不错的防锈能力,适合在车间常规环境下长期使用,相比焊接式的底座,它的外观一致性更好,没有焊渣、焊缝需要处理,装配效率更高,只需要拧紧固定螺栓和顶丝就能完成杆件的安装固定,不需要焊接、打磨等工序,大幅缩短现场装配的时间。针对不同的承重需求,同结构的底座可以通过调整壁厚来适配不同的载荷等级,不需要修改整体的安装尺寸,就能实现不同承载能力的型号替换,方便用户根据实际的受力情况选择对应规格的产品,不用重新设计安装孔位,降低设备改型的成本。
