隐身构型喷气式玩具飞行器结构设计

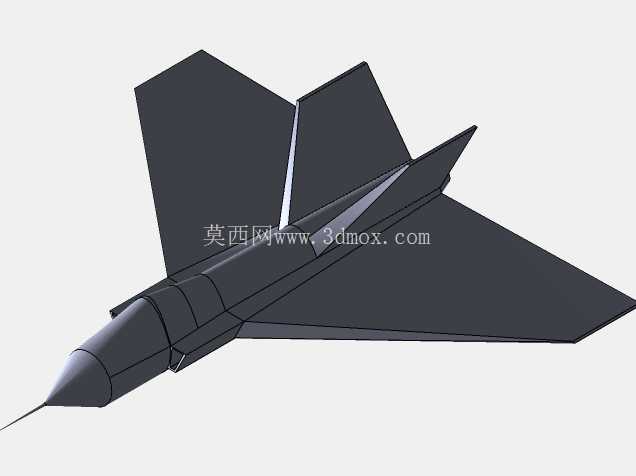

这款喷气式玩具飞行器的结构设计，核心面向压铸量产的玩具制造场景，适配中小尺寸合金压铸工艺的成型边界，整体外形参考隐身战机的气动构型做了简化处理，规避了真机复杂的曲面变厚度结构，所有外露棱边均做了适配压铸脱模的拔模斜度设计，避免成型后出现粘模、拉伤的量产缺陷。从实际使用场景来看，该构件作为拼装类玩具飞机的主体机身段，可搭配同系列的机翼配件、尾翼配件、机头整流件完成整机装配，成品可作为静态展示摆件，也可搭配轻质动力组件做成手抛滑翔航模，适配6岁以上年龄段的玩具消费场景，同时也可作为航空科普教学的具象化教具，帮助低龄学习者直观理解喷气式战机的基础气动外形特征。

设计过程中优先平衡了成型工艺性与外形还原度，机身主体采用大面斜切棱边的隐身特征设计，没有设置复杂的凹凸内腔结构，机身中段预留了标准的卡接槽位，可直接与预制的机翼插件、垂尾插件完成过盈配合装配，不需要额外设置螺丝连接位，减少装配工序的零件数量。整体外形的翼面与机身采用一体化压铸设计思路，将主翼的翼根段与机身主体做成同一个成型件，仅将外段翼面、全动垂尾作为拆分件，既减少了模具的抽芯结构复杂度，也能保证装配后整机的结构强度，避免儿童把玩过程中出现翼根断裂的问题。

从安装边界尺寸来看，该主体构件的总长控制在180mm范围内，翼展最大宽度为120mm，机身最大截面直径为22mm，所有配合面的公差带控制在±0.15mm，既能保证插件装配的松紧度适中，不会出现松脱或者装配卡滞的问题，也适配常规锌合金压铸的成型精度范围，不需要后续做大量的机加工修整。机身头部做了钝头收敛设计，避免尖锐边角带来的玩具安全风险，头部预留了2mm直径的安装孔，可搭配硬质塑料头锥或者空速管装饰件，尾段预留了标准的环形卡位，可适配玩具类的微型喷气模拟音效组件，或者搭配轻质橡胶尾喷口装饰件。

气动层面的设计做了玩具场景的适配优化，主翼采用大后掠角三角翼构型，翼型做了平板简化处理，没有设置真机的翼型弯度，降低成型难度的同时，手抛滑翔时能提供足够的升力，垂尾采用外倾双垂尾布局，既还原了隐身战机的外形特征，也能保证滑翔过程中的航向稳定性，避免飞行时出现偏航滚转的问题。所有翼面的边缘均做了R0.5mm的圆角处理，符合玩具安全标准的锐边测试要求，不会划伤使用者手部。

结构强度设计上，机身主体的壁厚均匀控制在1.8mm，既保证压铸过程中金属液的充型流动性，避免出现冷隔、缺料的成型缺陷，也能控制成品的整体重量在70g以内，手抛投掷时不会因为重量过大造成坠落损坏，或者砸碰造成安全隐患。机身内部没有设置复杂的加强筋结构，仅在翼根与机身的连接位置做了局部加厚处理，加厚区域的壁厚过渡采用15度斜角过渡，避免壁厚突变造成压铸成型时的缩孔、表面缩水缺陷，保证成型后外表面的光洁度，减少后续抛光、喷涂的工序工作量。

该构件的压铸模具设计采用一模两腔的布局，分型面设置在机身的水平对称面上，所有侧凹结构均做了结构简化，不需要设置复杂的侧向抽芯机构，仅需前后模开模即可完成脱模，能有效降低模具制造成本，提升量产时的成型效率，适配大批量玩具生产的成本控制要求。装配定位方面，所有插件的连接槽位均做了导向倒角设计，装配时不需要额外的定位治具，人工即可快速完成整机拼装，适配玩具生产的流水线装配节奏，也适合消费者自行DIY拼装的使用需求。
