带侧装接口的立式小型储水罐体结构

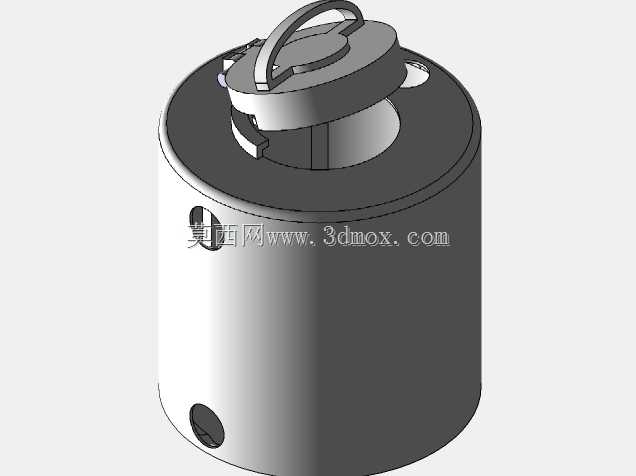

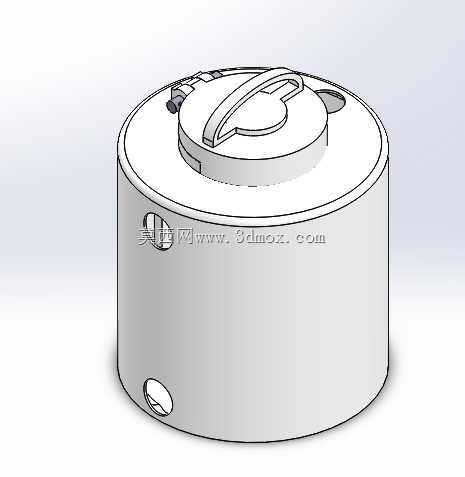

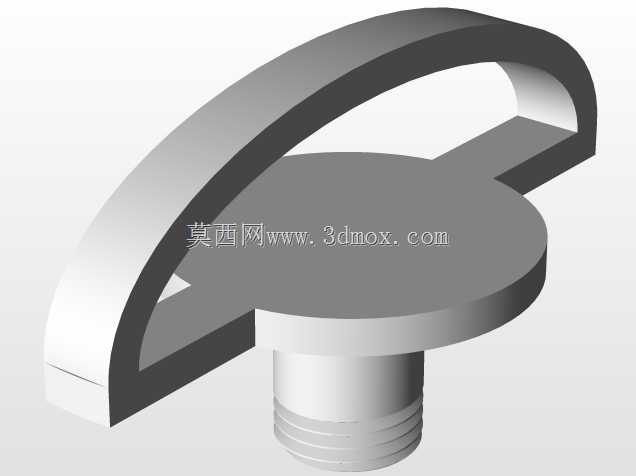

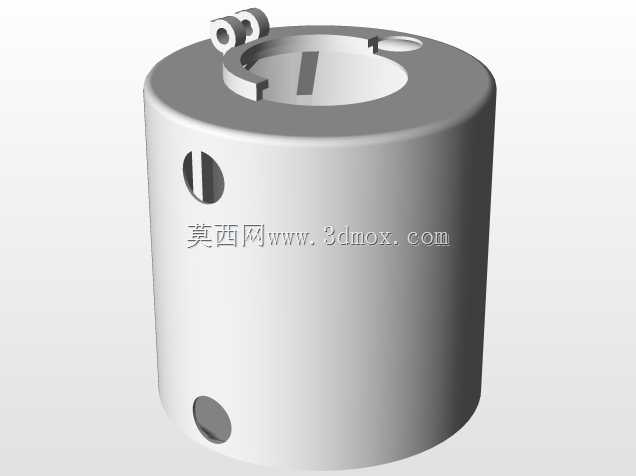

　　在工业流体管路、小型实验装置、民用供水配套系统中，这类小型储水罐体的应用场景十分广泛，最常见的部署位置是各类需要就地水位观测的管路支路中，为水位检测组件提供稳定的缓冲储水空间，避免管路内流体紊流直接冲击水位指示元件，造成读数偏差甚至元件损坏。从结构设计逻辑来看，这款罐体采用立式圆柱主体结构，圆柱形态的承压优势十分明显，同等壁厚条件下圆柱壳体内应力分布均匀，能够承受常规低压供水系统的工作压力，不会出现方形储水容器常见的应力集中变形问题，加工成型难度也更低，仅需卷制筒体配合上下端盖焊接即可完成主体成型，生产环节的工艺成本控制更优。罐体顶部设置带提手的快开式密封端盖，提手采用圆弧过渡结构，既方便日常检修时开启端盖清理罐体内部积垢、

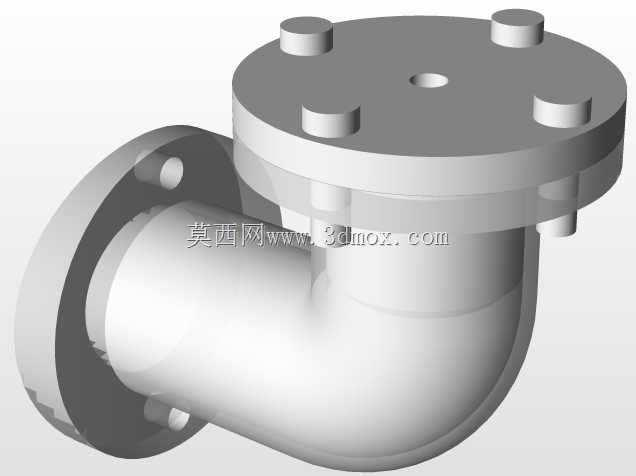

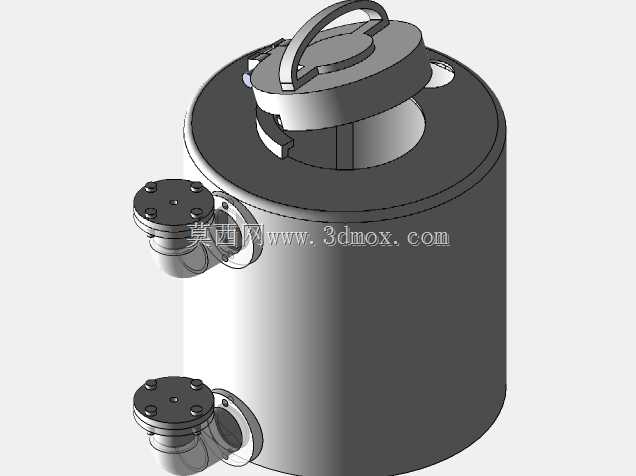

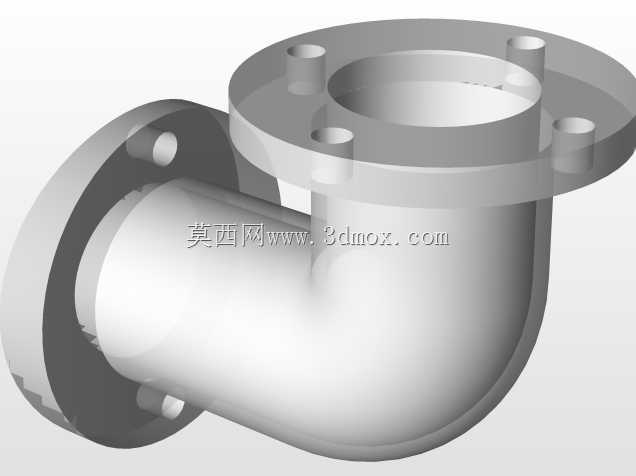

　　检查内部组件状态，也能在端盖闭合时通过配套的卡扣结构实现周向压紧，保证端盖与筒体上沿的密封性能，避免储水过程中出现溢漏、外界杂质进入罐体污染水质的问题。筒体侧面上下布置两个带法兰盘的外接接口，两个接口的中心距经过匹配设计，刚好对应水位指示装置的上下取压口安装尺寸，法兰盘上预留均匀分布的螺栓孔，现场安装时可直接通过螺栓配合密封垫片与外部管路对接，无需额外焊接转接头，大幅降低现场安装的施工难度，也能减少管路对接处的泄漏点。设计过程中需要重点考量安装边界的适配性，罐体底部为平封结构，可直接放置在水平安装基础上，也可配套支架做壁挂安装，整体径向尺寸控制紧凑，不会占用过多安装空间，适合在空间局促的设备夹层、管路旁侧部署。

　　两个侧装接口的伸出长度经过优化，既保证法兰盘对接时有足够的螺栓操作空间，也不会因为伸出过长导致管路运行过程中出现接口处应力集中、长期振动引发焊缝开裂的问题。从功能实现角度，罐体内部的储水腔为光滑圆弧过渡结构，没有多余的凸起或死角，能够避免水体滞留滋生杂质，日常排污时也能通过下部接口完全排空内部存水，减少残留积液带来的锈蚀、结垢问题。顶部端盖的密封结构采用嵌入式密封槽设计，密封垫圈嵌入槽内后不会因为端盖开合出现移位，长期使用也能保持稳定的密封效果，提手的铰接位置做了限位设计，开启端盖时最大开启角度可控，不会因为开启角度过大造成铰接部位变形损坏。在配套水位指示装置使用时，罐体内部的存水能够形成稳定的静水压环境，

　　水位指示装置通过上下两个接口与罐体连通，即可准确反馈整个管路系统的实时水位，不会因为管路内的水流波动、水锤冲击出现指针抖动、读数不准的问题，相当于在检测元件与主路管路之间增加了一级缓冲结构，既能够延长检测元件的使用寿命，也能提升水位监测数据的准确性。这类小型储水罐体的壁厚选择需要匹配实际工作压力，常规0.6MPa工作压力下采用普通碳钢卷制配合防腐涂层即可满足使用要求，如果应用在纯水、腐蚀性流体场景，也可更换为不锈钢材质加工，整体结构不需要做大幅调整，仅需根据材质特性调整焊接工艺参数即可。安装过程中需要注意保证罐体的垂直度，避免因为倾斜导致内部水位偏差影响指示精度，两个侧装法兰对接时要保证密封垫片居中，螺栓对角均匀压紧，避免局部压紧力不足出现渗漏。日常维护时仅需定期打开顶部端盖清理内部积垢，检查密封垫圈的老化情况，即可保证长期稳定运行，整体结构简单可靠，没有复杂的运动部件，故障率极低，非常适合作为各类水系统的配套储水、缓冲组件使用。
