剪叉式托盘液压升降提升机设计

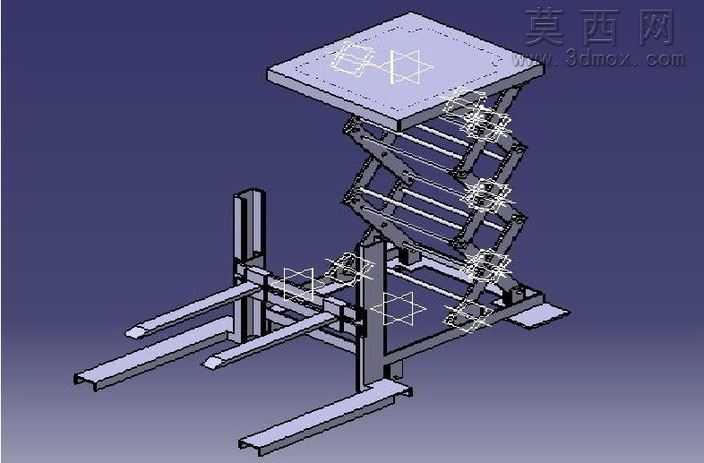

本作品为剪叉式托盘液压升降提升机三维模型，采用CATIA软件完成全参数化建模，整体结构完整还原实际设备的装配逻辑与运动关系。建模过程中严格遵循机械设计规范，对底座支撑结构、多层剪叉臂组、顶部承载平台、液压驱动组件、托盘叉取机构分别进行独立零件建模，再通过同轴约束、面贴合约束、运动副约束完成总装，确保剪叉臂的伸缩升降动作可实现无干涉模拟。模型材质渲染贴合工业设备真实质感，底座采用厚重钢材哑光金属材质，剪叉臂做结构钢表面处理效果，液压杆件呈现镀铬亮面金属质感，顶部承载平台做防滑花纹钢板纹理处理，托盘叉臂做耐磨钢材的哑光质感，整体渲染效果清晰展现各部件的结构层次与装配关系。结构设计上采用多层剪叉交叉铰接结构，相比单级剪叉拥有更大的升降行程，底座延伸出的叉臂结构可直接适配标准货运托盘，无需额外辅助工装即可完成托盘的托举与升降作业，液压驱动组件沿剪叉结构的受力方向布置，可在高负荷工况下提供稳定的顶升力，铰接位置均设计有轴套与润滑结构，降低长期使用的磨损风险。设计思路围绕仓储、车间内的重物托盘转运升降需求展开，解决传统起重设备无法灵活适配托盘、小空间内重物垂直转运不便的问题，整体结构紧凑，底部支撑脚可保证设备满载时的稳定性，剪叉结构的受力经过优化，将顶升力均匀分散到各层臂架上，避免局部应力集中，同时兼顾制造成本控制，相比市场同类型升降设备减少了冗余结构，在保证额定起重能力的前提下降低了整体制造成本，可直接配套手动或电动叉车完成托盘货物的取放、升降、堆垛作业，适配车间生产线、仓储库区的重物短距离垂直转运场景，模型完整保留了所有结构细节，可用于结构验证、运动仿真、方案展示等用途。
