双立柱式机械升降作业设备结构模型

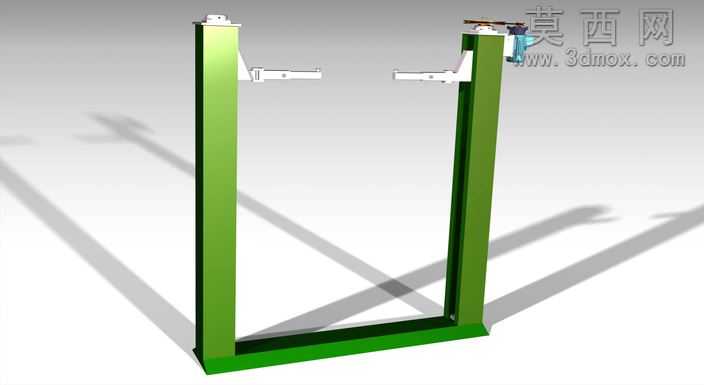

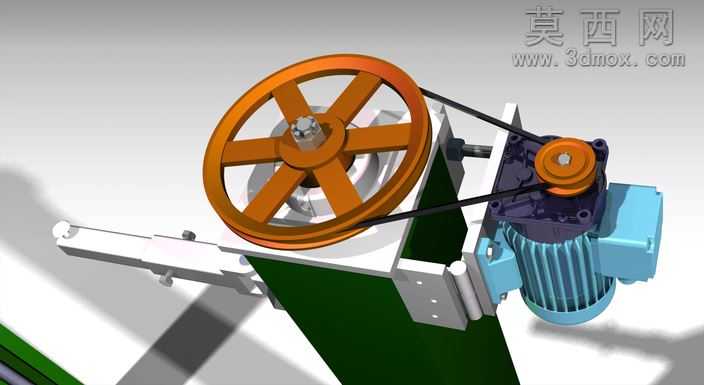

本模型为双立柱式机械升降机的三维数字化设计成果，建模阶段采用CATIA V5R21软件完成全参数化构建，严格遵循机械设计的尺寸规范与装配逻辑，对设备的每一处结构细节都进行了1:1比例的还原。模型整体由底部连接基座、两根对称布置的立式承载立柱、可沿立柱垂直滑动的载物托臂、顶部传动安装座四大核心模块组成，各零部件之间的装配约束完全匹配实际设备的运动逻辑，可实现升降动作的运动仿真模拟，清晰展示托臂沿立柱导轨上下移动的行程轨迹与传动配合关系。材质渲染阶段，针对不同部件的实际用材进行了差异化材质赋予：两根主立柱采用金属漆面材质，调配出饱和度适中的绿色金属漆效果，添加细微的漆面颗粒质感与环境反射参数，还原工业设备表面的喷涂质感；底部基座与顶部安装座采用哑光铸铁材质，调整粗糙度参数模拟铸铁件表面的磨砂质感，弱化反射效果突出金属厚重感；托臂与连接紧固件采用亮面镀锌钢材材质，增强金属高光反射，区分不同部件的材质属性；场景搭建采用浅灰色哑光地面，添加柔和的环境光与定向投影，让模型的结构轮廓与光影层次更加清晰，直观呈现设备的整体形态与空间比例。设计思路上，该升降机采用对称双立柱承载结构，相比单立柱结构具备更高的承载稳定性与抗偏载能力，底部一体式连接基座将两根立柱刚性连为整体，避免立柱受载后出现外倾变形，托臂采用可调节式伸出结构，可适配不同尺寸的被举升物件，顶部预留的传动组件安装位可适配丝杠传动、链条传动等多种升降驱动方案，整体结构简洁紧凑，承载受力路径清晰，既满足工业场景下的重物举升作业需求，也兼顾了设备安装维护的便捷性。模型在建模过程中对焊缝、安装孔位、连接卡扣等工艺细节都做了精细化处理，没有出现结构干涉、装配错位等问题，可直接用于结构验证、作业演示、方案汇报等多种场景，能够帮助设计人员快速完成设备的结构优化与方案迭代，也可作为教学案例帮助学习者理解双立柱升降设备的工作原理与结构组成。
