三叶式指尖旋转解压玩具结构设计

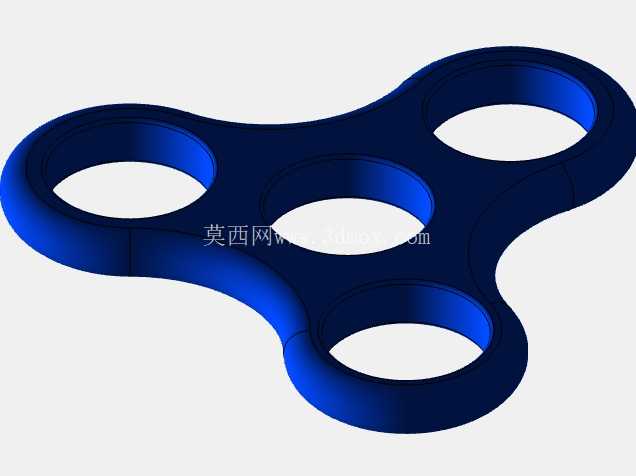

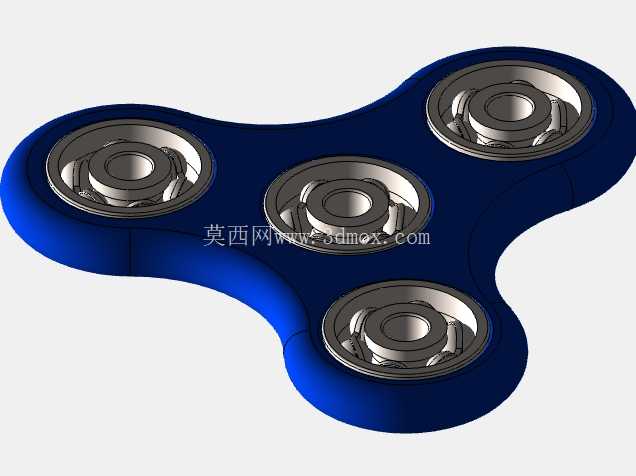

　　这款三叶式旋转结构的设计，最初的需求锚定在小尺寸手持旋转件的动平衡优化与低摩擦运转实现上，日常可作为桌面解压把玩件，也可用于基础转动副的摩擦力演示、小型轴承的运转状态测试，在文创玩具开发、基础力学教学教具领域都有对应的适配场景。从结构逻辑来看，整体采用三臂等夹角对称布局，相邻臂之间的夹角严格控制在120度，这种均布结构从根源上降低了旋转过程中的偏心载荷，避免高速转动时出现偏摆抖动的问题，三个配重安装位与中心转轴的距离完全一致，每个配重位的沉槽尺寸与标准608微型轴承的外圈尺寸匹配，安装时轴承外圈与主体沉槽采用小过盈配合，无需额外粘接即可实现固定，中心转轴位同样预留标准轴承安装位，配合压合式轴盖实现轴向定位，装配后没有多余的轴向窜动。

　　主体的轮廓边缘全部做了R2.5的圆角过渡，一方面避免把玩时锐边划伤手部，另一方面也减少了旋转过程中的空气阻力，让转动时长得到有效提升，臂身的厚度从中心向边缘做渐变减薄处理，在保证整体结构强度的前提下，尽可能降低非必要的重量，让整体重心完全落在中心转轴的轴线上，进一步优化动平衡表现。材质适配方面，主体结构既可以采用ABS注塑实现批量生产，也可以通过铝合金CNC加工做高端版本，不同材质下的壁厚预留量都在建模时做了对应考量，注塑版本的壁厚控制在2.2mm均匀厚度，避免注塑成型时出现缩痕、翘曲问题，金属加工版本的壁厚可以适当减薄到1.8mm，利用金属本身的强度特性实现更轻盈的握持手感。

　　实际使用过程中，只需要捏住中心轴盖位置，对任意一个臂施加切向力即可实现长时间平稳旋转，低摩擦的轴承配合结构让转动过程没有卡顿感，对称结构带来的稳定动平衡，即使在倾斜状态下旋转也不会出现明显的转速骤降问题。从安装边界来看，整体最大外接圆直径控制在75mm，中心握持区域的直径为18mm，刚好适配成年人拇指与食指的捏持尺寸，单手握持没有突兀的外凸结构，三个臂端的轴承安装位沉槽深度为3mm，装配轴承后轴承端面与主体表面基本齐平，旋转时不会出现剐蹭手指的问题。

　　设计过程中针对转动副的配合公差做了反复校验，轴承安装位的公差带选用H7，既保证装配时的压合力度适中，不会因为过盈量太大导致轴承内圈变形影响转动流畅度，也不会因为间隙过大导致轴承在转动过程中出现松脱。臂身的曲面过渡全部采用G2连续曲面，不管是注塑脱模还是金属加工，都不会出现加工死角，表面处理时可以轻松实现均匀的外观效果，没有应力集中的直角位置，即使偶尔从桌面高度跌落，也不会因为应力集中出现臂身断裂的问题。在动力学演示场景下，这款结构可以直观展示转动惯量、动平衡、摩擦阻力这些基础力学概念，三个臂端的配重轴承可以根据需求更换不同重量的配件，直观展示转动惯量变化对旋转时长的影响，中心轴的配合松紧也可以微调，用来演示摩擦力对转动效率的影响。作为把玩件使用时，整体重量控制在60g左右，长时间握持不会有坠手感，表面光滑的曲面贴合手指轮廓，把玩时的触感舒适，旋转时的稳定状态也能起到舒缓情绪的作用。建模过程中所有的装配位都预留了合理的装配间隙，相邻零件之间的间隙控制在0.1mm，既不会因为间隙过大出现晃动，也不会因为间隙过小导致装配干涉，所有的孔位、沉槽都做了拔模角度处理，适配后续的批量生产工艺要求，不需要二次调整结构即可直接对接生产环节。
