五款适合新手练习的机械装配结构

这套装配结构的设计初衷，是面向刚接触机械结构设计的从业者，通过拆分不同复杂度的连接、传动、限位结构，让练习者快速理解装配约束的逻辑、零件配合的公差预留思路，以及实际装配过程中可能遇到的干涉问题排查方法。从实际应用场景来看，这五组装配结构覆盖了小型手动操作机构、简易定位夹紧组件、连杆传动单元等常见的机械基础模块，可直接作为小型工装夹具、手动操作设备的功能单元参考，也能拆解后用于非标设备的局部结构选型参考。

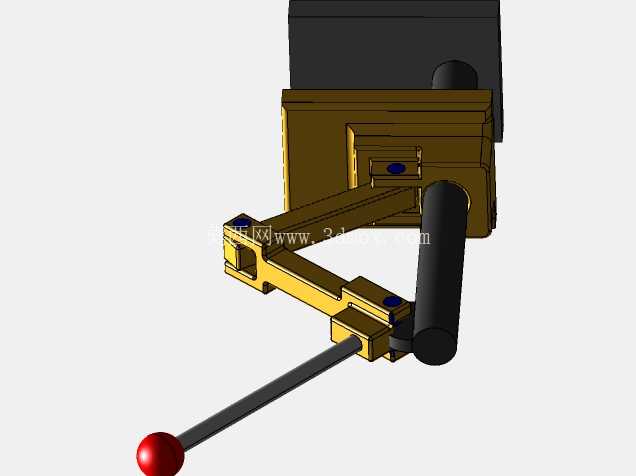

从功能特性上看，每一组装配都对应不同的机械原理应用：其中带操作手柄与球形端头的连杆结构，可实现小行程的直线推拉与角度摆动复合动作，常用于设备的手动锁紧、档位切换工位，操作端的球形端头做了圆弧过渡，避免操作过程中剐蹭操作人员手部，手柄的握持段做了等直径圆柱设计，适配常规的手动操作施力角度，长时间操作也不会出现局部应力集中导致的结构变形。另一组带滑动导杆的装配单元，采用了黄铜材质的导向支座与钢制导杆配合，导向面预留了合适的间隙公差，既保证滑动过程无卡滞，也能控制径向窜动量在0.1mm以内，可用于小型检测设备的探头进给、工装的定位销伸缩等对导向精度有一定要求但负载不大的工位。

设计思路上，整套装配没有采用复杂的特殊定制零件，所有结构件都可以通过常规的铣削、车削加工完成，标准件选用了常见的圆柱销、内六角螺钉，降低了加工与采购成本，也方便练习者在建模过程中理解标准件调用、零件配合约束的常规操作。每一组装配的零件数量控制在5-15个之间，不会因为零件过多让初学者产生畏难情绪，也不会因为结构过于简单无法覆盖装配约束的核心知识点：比如转动副的同轴度约束、滑动副的轴向限位、固定连接的面贴合约束等，都在不同的装配组里有对应的体现。

从外形尺寸与安装边界来看，整套装配的最大外轮廓尺寸控制在200mm×150mm×180mm以内，不需要占用太大的安装空间，安装底座预留了四个标准安装孔位，孔位间距按照常规的工装安装基准设计，可直接固定在标准铝型材工作台面上，也可以通过转接板安装到其他设备的机架上。各运动部件的行程都做了硬限位设计，比如摆动手柄的最大转动角度限制在60度，滑动导杆的最大伸出量控制在80mm，避免操作过程中运动超程导致零件脱出或者碰撞周边结构。各运动部件之间的安全间隙预留了至少2mm，即使加工存在少量公差偏差，也不会出现运动干涉的问题。

在实际的结构设计参考中，这套装配的很多细节处理可以直接复用：比如导向支座的油槽预留设计，可在长期使用过程中存储润滑脂，降低滑动面的磨损速度；操作手柄的表面滚花设计，增加操作时的摩擦力，避免手打滑；连接部位的沉头孔设计，让螺钉安装后表面保持平整，不会突出零件表面造成剐蹭。对于刚入行的结构设计人员来说，通过拆解、复刻这套装配结构，可以快速掌握从单个零件建模到整体装配约束、干涉检查的完整流程，理解不同配合方式的应用场景，为后续设计更复杂的设备结构打下基础。在三维建模练习过程中，练习者还可以根据自己的需求调整零件尺寸、更换配合方式，验证不同结构方案的可行性，比如将滑动导杆的铜套更换为直线轴承，对比两种导向方式的精度差异、负载能力差异，加深对机械零部件选型的理解。
