电吉他造型游戏控制器原型结构设计

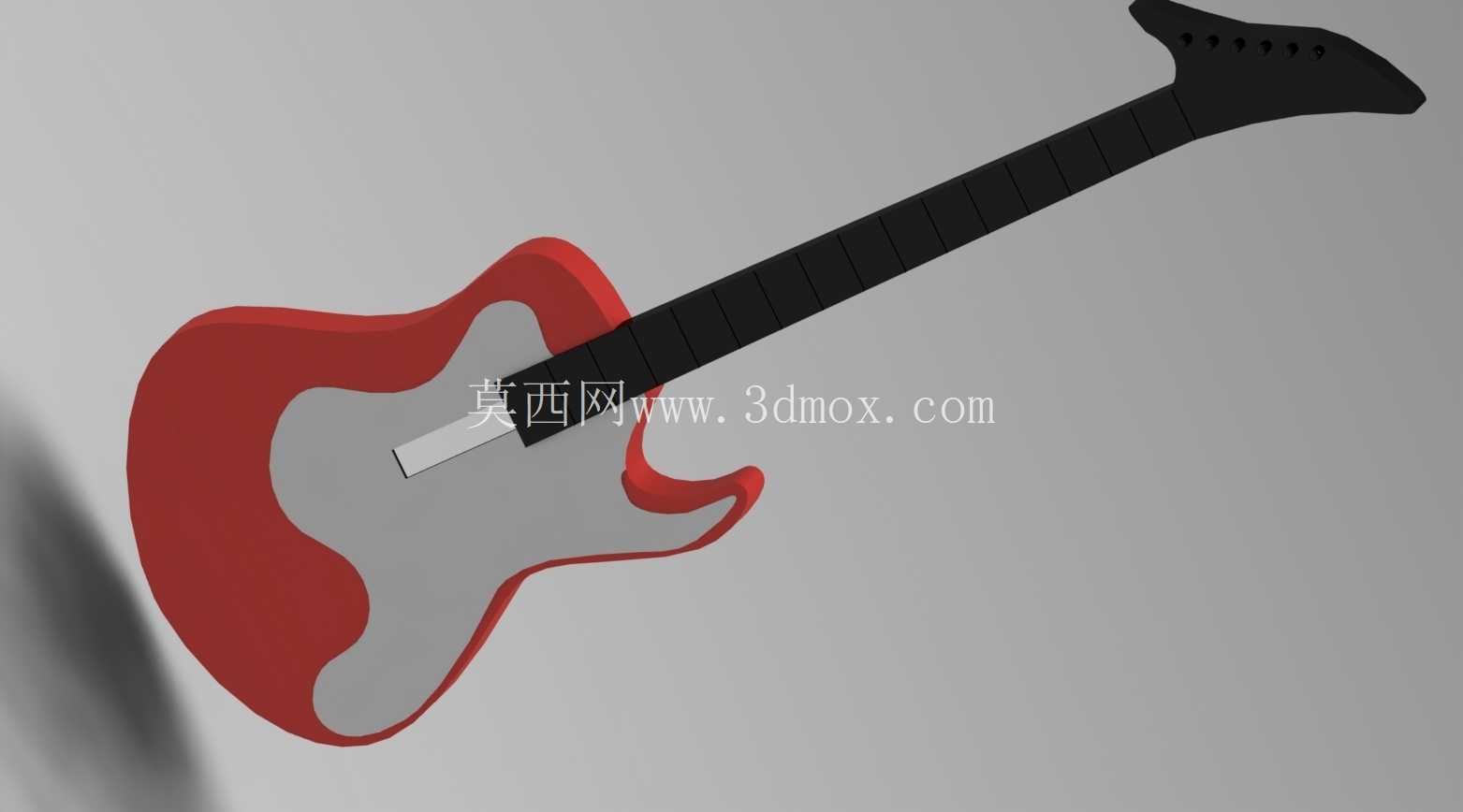

　　这款吉他造型的交互控制器原型，核心面向音游类交互场景开发，整体结构完全参照经典电吉他的人体工学握持逻辑设计，区别于传统扁平式游戏手柄，其长柄琴颈加异形琴身的结构，能够让使用者保持真实演奏电吉他的持握姿态，适配站姿、坐姿两种使用场景，在家庭娱乐、线下互动体验展项、商用游艺设备配套场景中都能适配。从结构设计逻辑来看，整个模型拆分了琴头、琴颈、琴身三个核心装配段，琴头位置预留了六个弦钮安装位，对应实体产品中可设置的功能按键或调音旋钮结构，安装边界按照常规手持设备的元器件尺寸预留，每个安装位的孔位深度控制在8mm以内，适配轻触开关或旋转编码器的安装尺寸，孔位周边做了1mm的壁厚加强筋，避免长期按压出现结构开裂。琴颈部分做了等距的品丝分隔凸台，每个凸台的高度控制在1.2mm，既能够模拟真实吉他的品记触感，又可以在对应位置嵌入触控感应片或者物理按键，实现音游中的按弦操作交互，琴颈的整体宽度在最窄处为42mm，握持处做了R3的圆角过渡，完全贴合成年人手掌虎口的握持曲线，长时间握持不会产生明显的硌手感，琴颈与琴身的连接位置做了嵌入式的搭接结构，搭接深度为15mm，配合两个M2的紧固螺丝即可实现牢固连接，装配后整体的同轴度公差控制在0.2mm以内，避免出现琴颈歪斜影响握持手感的问题。

　　琴身部分采用了经典的ST型电吉他轮廓，边缘做了渐变的R角过渡，最薄处壁厚2mm，最厚处为22mm，内部预留了主控电路板、电池模块、无线传输模块的安装腔室，腔室内部设置了三个定位柱，对应PCB板上的安装孔位，不需要额外增加固定支架即可完成电路板的定位，琴身正面的拾音器位置预留了拨片开关或者功能拨杆的安装槽，槽体尺寸按照常规的三档拨动开关尺寸设计，周边做了0.5mm的溢胶槽，方便后续组装时的密封处理。考虑到交互使用时的操作反馈，琴身下部的 strum 拨片位置预留了摆动式按键的安装空间，摆动角度控制在正负15度，复位弹簧的安装位深度为5mm，能够提供清晰的段落反馈，模拟真实扫弦的操作手感。

　　整个模型的外形总长度控制在780mm，和真实的儿童款电吉他尺寸接近，既保留了真实吉他的造型辨识度，又不会因为尺寸过大影响桌面摆放或者手持操作的灵活性，琴身的最大宽度为230mm，放置在桌面时的重心落在琴身中部偏下位置，不需要额外支撑即可平稳放置。从结构强度设计来看，所有的受力位置，比如琴颈与琴身的连接处、琴头的弦钮安装位，都做了局部加厚处理，壁厚达到3mm，能够承受日常使用中的磕碰、按压载荷，非受力位置的壁厚统一为2mm，在保证结构强度的同时尽可能控制整体重量，成品整体重量控制在600g以内，长时间单手持握也不会产生明显的负重感。

　　模型的外观曲面全部采用G2连续过渡，没有尖锐的棱角，所有外露的边缘都做了R0.8的圆角处理，避免使用时划伤手部，琴身的背带钉安装位预留了两个M3的螺纹孔，分别位于琴身的上下两端，可适配标准的吉他背带，满足站立使用时的佩戴需求。在安装边界的设计上，所有的按键、接口位置都预留了足够的装配间隙，USB充电接口设置在琴身底部的侧边，距离边缘5mm，不会因为放置在桌面时遮挡接口，按键的突出高度控制在3mm，按压行程为2mm，符合常规手持交互设备的按键操作逻辑，不会出现误触或者按压不到位的问题。
