曲柄滑块式轮盘联动传动机构

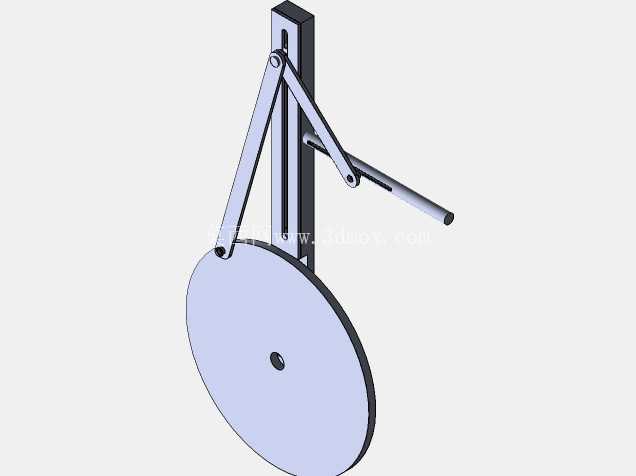

　　这套轮盘联动机构核心依托曲柄滑块传动原理实现运动形式转换，可将轮盘的连续回转运动转化为摆臂端的往复直线摆动，也可反向将摆臂的往复输入转化为轮盘的定轴回转输出，在轻工自动化送料、小型冲压设备动力端、纺织机械导纱机构、教学演示实验台等场景中都有广泛适配空间。从结构组成来看，整套机构包含竖直安装基准板、定轴回转轮盘、主传动连杆、滑动摆臂、铰接销轴五个核心部分，竖直安装板上开设通长导向槽，为滑动摆臂提供直线运动的约束边界，轮盘通过中心转轴固定在安装板下部区域，轮盘盘面偏心位置设置铰接孔，通过销轴与主传动连杆下端形成转动副，主传动连杆上端则与滑动摆臂的中段铰接点连接，滑动摆臂上端嵌入安装板的导向槽内，可沿槽体做上下方向的直线滑动，同时摆臂中段延伸出的操作杆可作为手动输入或动力输出的接口。

　　设计过程中优先对各铰接点的运动间隙做了公差匹配，所有转动副位置预留了标准销轴的装配余量，避免运动过程中出现卡滞或窜动问题；轮盘的偏心距经过运动学仿真校核，确保滑动摆臂的行程处于导向槽的有效长度范围内，不会出现超程脱槽的风险；连杆长度与偏心距的比值经过优化，将机构传动过程中的压力角控制在许用范围内，降低动力传递过程中的损耗，减少铰接位置的磨损速率。安装边界方面，整套机构的安装基准为后侧的竖直板件，板件上部预留两个固定安装孔，可通过螺栓直接固定在设备的立式机架或实验台架上，安装时需保证导向槽的竖直度偏差不超过0.1mm/m，否则会增大滑动摆臂的运动阻力，甚至出现卡死现象；轮盘中心转轴的轴线需与安装板平面保持垂直，端面跳动量控制在0.05mm以内，避免轮盘转动过程中带动连杆出现侧向摆动。

　　实际应用中，若作为手动演示机构使用，可直接扳动延伸操作杆带动轮盘转动，直观展示曲柄滑块机构的运动转换过程，适合用于机械原理课程的实操教学；若接入自动化设备动力端，可在轮盘中心轴位置连接减速电机输出端，将电机的连续回转转化为摆臂端的往复直线动作，完成物料推送、工位切换等重复动作，相比气缸直推的方案，该机构的运动行程固定，动作一致性更强，无需额外设置行程开关即可保证每次动作的位置精度，长期运行的稳定性更优。

　　结构细节上，所有连杆件均采用等截面平板结构，在保证结构强度的前提下降低整体重量，减少运动过程中的惯性冲击；铰接位置采用光滑圆柱销轴连接，装配时可添加少量润滑脂降低转动摩擦，延长机构的无维护运行周期；轮盘盘面做了等厚设计，重心与中心转轴完全重合，高速转动时不会产生额外的离心振动。整套机构的运动逻辑清晰，零部件数量少，加工难度低，所有板件均可通过激光切割或线切割工艺完成加工，销轴采用标准圆柱销即可，无需定制特殊非标零件，生产制造成本可控，同时装配流程简单，仅需通过销轴完成各部件的铰接，再将滑动摆臂嵌入导向槽即可完成整体组装，后期维护时仅需定期检查铰接位置的磨损情况，更换磨损的销轴即可恢复机构精度，无需整体更换部件。
