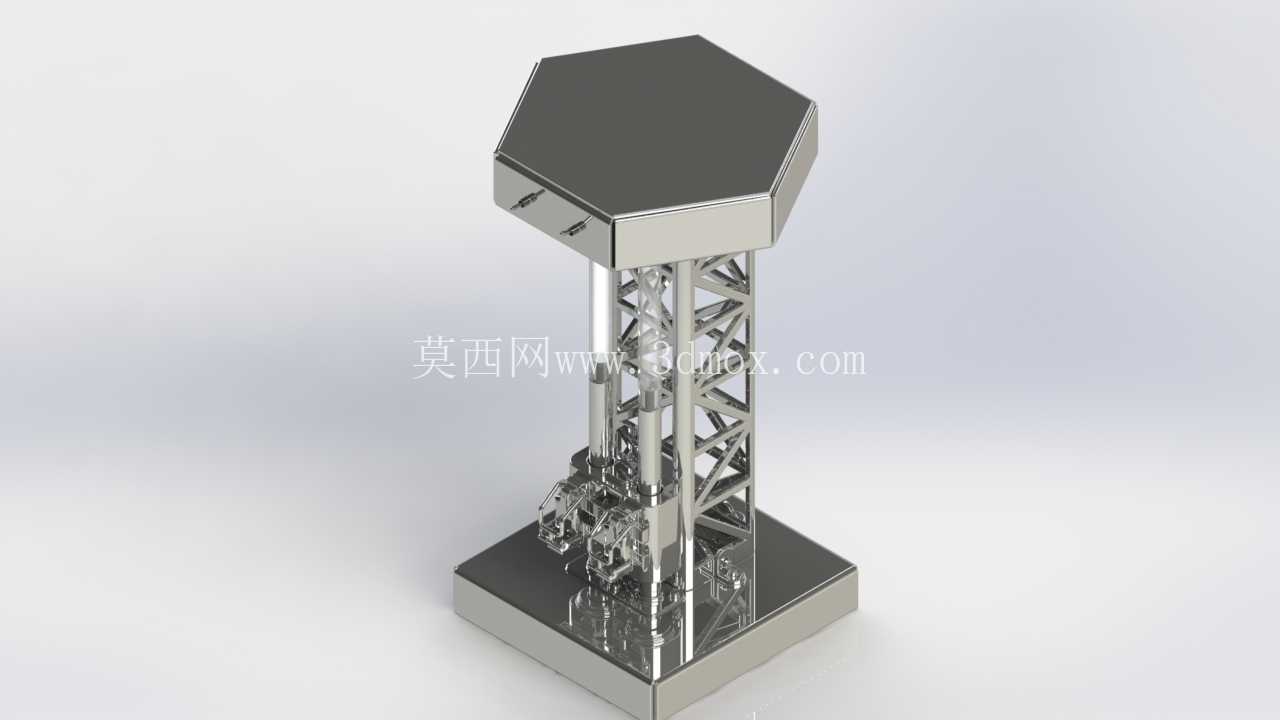

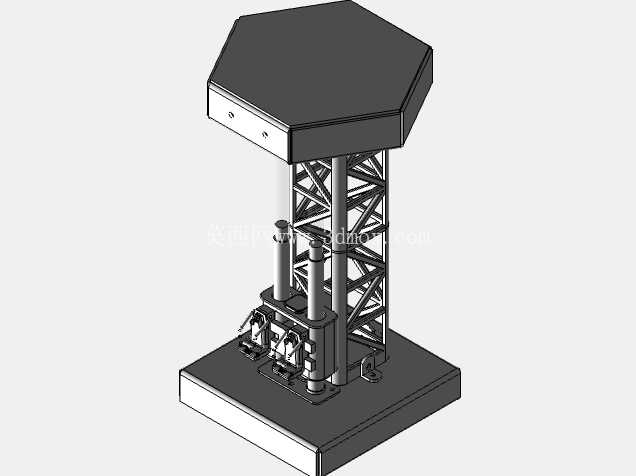

这套落塔结构的设计初衷,是面向微重力模拟实验场景的落地需求,在常规落塔设备动辄数十米高度、土建成本极高的背景下,做可模块化组装的小型实验级落塔方案,适配高校实验室、小型科研院所的短时长微重力实验需求,不需要依托大型土建井道,在普通实验厂房内即可完成安装调试。从结构布局来看,整体采用正六边形的顶部承载台与底部安装基座,中间段为空间桁架式支撑结构,这种构型的优势在于,六边形截面的各向抗弯刚度一致性更好,相比传统矩形截面塔架,在落舱下落过程中产生的侧向气流扰动下,结构的各向形变偏差控制更均匀,不会出现某一方向刚度不足导致的导向精度偏差。中间的桁架支撑采用等边三角形格构设计,单根杆件选用标准方形空心型钢,节点处采用相贯线焊接配合定位销的连接方式,既保证了整体结构的连接强度,又能在运输过程中拆分为单根杆件与上下基座模块,进入实验场地后再完成组装,避免了整体运输的超宽超高问题。顶部的六边形承载台内部预留了落舱释放机构的安装空间,台体边缘做了45度倒角处理,一方面减少棱角处的应力集中,另一方面也能降低下落过程中顶部区域的气流涡振,避免涡振频率与结构固有频率重合引发共振。
底部基座采用实心钢板焊接的箱式结构,重量占整体结构的60%以上,通过大质量底座降低整体结构的重心,同时基座底部预留了地脚螺栓安装孔,可直接与厂房的混凝土地面做刚性连接,保证落舱下落冲击时的结构稳定性,基座内部还预留了缓冲装置的安装位,可适配不同重量等级的落舱缓冲需求。设计过程中,首先根据实验所需的最大落舱重量、自由下落时长要求,反推所需的塔架有效导向高度,再结合普通厂房的层高限制,确定整体结构的总高度控制在4.2米以内,顶部六边形台的对边尺寸为0.8米,底部基座的对边尺寸为1.2米,安装时所需的地面净空间不超过1.5米见方,不需要对现有厂房做结构改造。
桁架部分的杆件排布经过受力仿真优化,在保证整体侧向刚度满足导向精度要求的前提下,尽可能减少杆件数量,降低整体结构的风阻与自重,每根杆件的长度都控制在1.2米以内,方便人工搬运组装,节点处的连接法兰都做了定位止口设计,组装时不需要反复调整对位,只需要按照编号拼接即可保证整体的垂直度要求。导向轨道布置在桁架结构的三个对称立面内,采用圆柱形直线导轨,三个导向面呈120度均匀分布,相比双导轨导向方案,三点导向的对中性更好,落舱在下落过程中不会出现卡滞或偏磨的问题,导轨的安装基准直接加工在底部基座与顶部承载台的对应安装面上,组装时只需要将导轨两端与基准面锁紧,即可保证导轨的垂直度公差在0.1mm/米以内,不需要现场做复杂的调校工作。
这套结构除了用于微重力落塔实验之外,也可经过简单改造用于小型构件的自由跌落冲击测试、垂直导向的升降实验平台等场景,桁架部分的模块化设计支持根据需求增减标准节段,调整整体的有效下落高度,不需要重新设计上下基座部分。在细节设计上,所有外露的金属结构表面都做了喷砂氧化处理,避免长期使用过程中出现锈蚀掉屑,影响实验环境的洁净度,顶部承载台的侧面预留了电气走线槽,释放机构的控制线、传感器信号线都可以通过走线槽引到底部的控制机柜,避免线缆外露影响落舱的下落路径。底部基座的上表面做了网格状的T型槽,方便根据不同的缓冲装置、实验工装调整安装位置,不需要在基座上重新打孔,适配不同的实验需求。结构的固有频率经过仿真验证,一阶固有频率高于20Hz,远高于落舱下落过程中产生的扰动频率,不会在实验过程中出现结构共振,保证实验数据的准确性。
