折叠悬臂桌面工作台灯结构设计

　　这套折叠悬臂工作台灯的三维结构，面向桌面近距离作业照明场景搭建，常见于钳工修配工位、电子焊接台面、手绘制图桌、学生实训操作台以及小型维修工作台。灯具的核心作用不是单纯提供环境亮度，而是把光源稳定送到操作者视线前方的局部区域，在零件检视、焊点辨认、图纸标注、小件装配时减少手部阴影，同时避免灯头在调整后自行下垂或回弹。

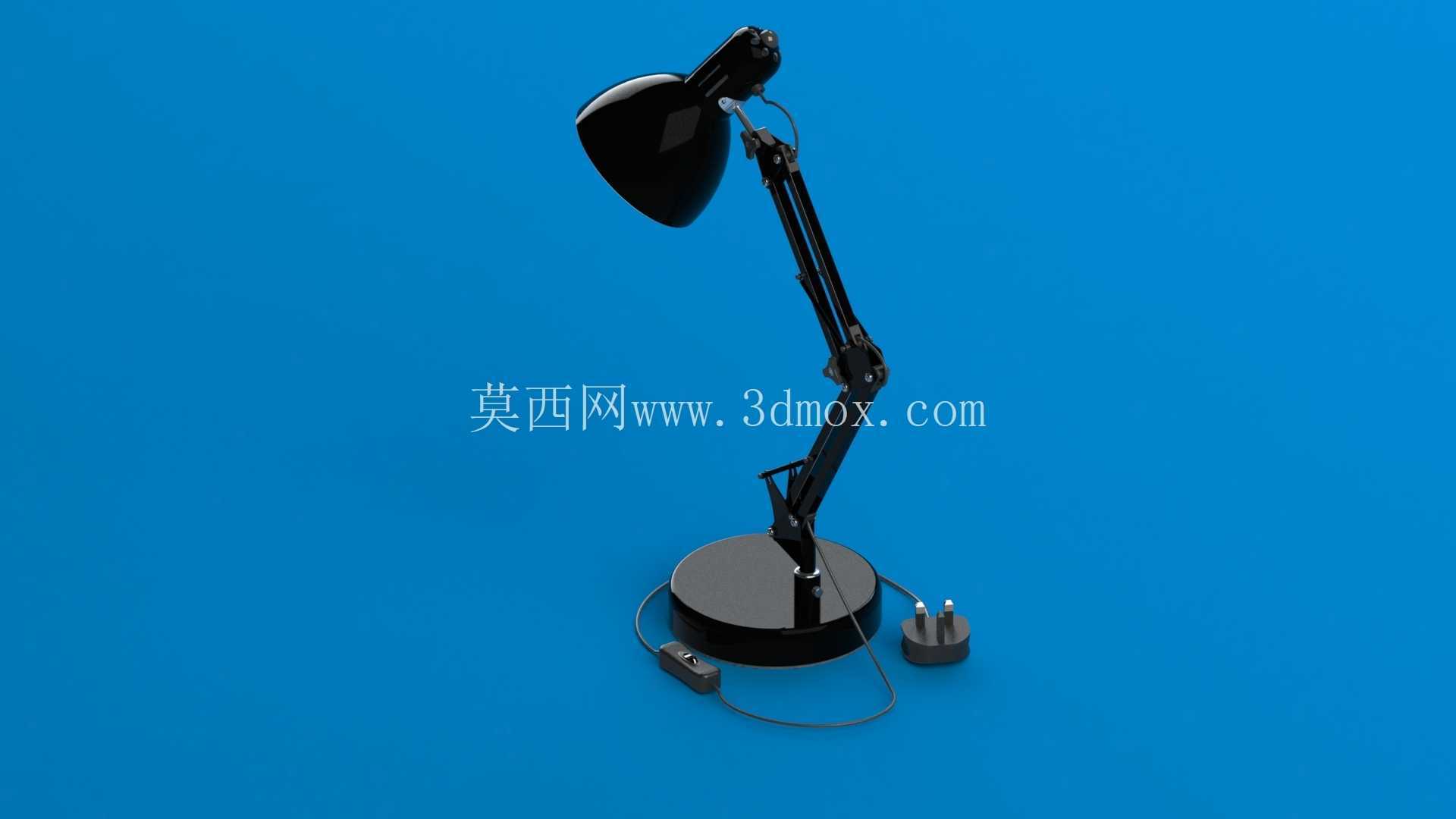

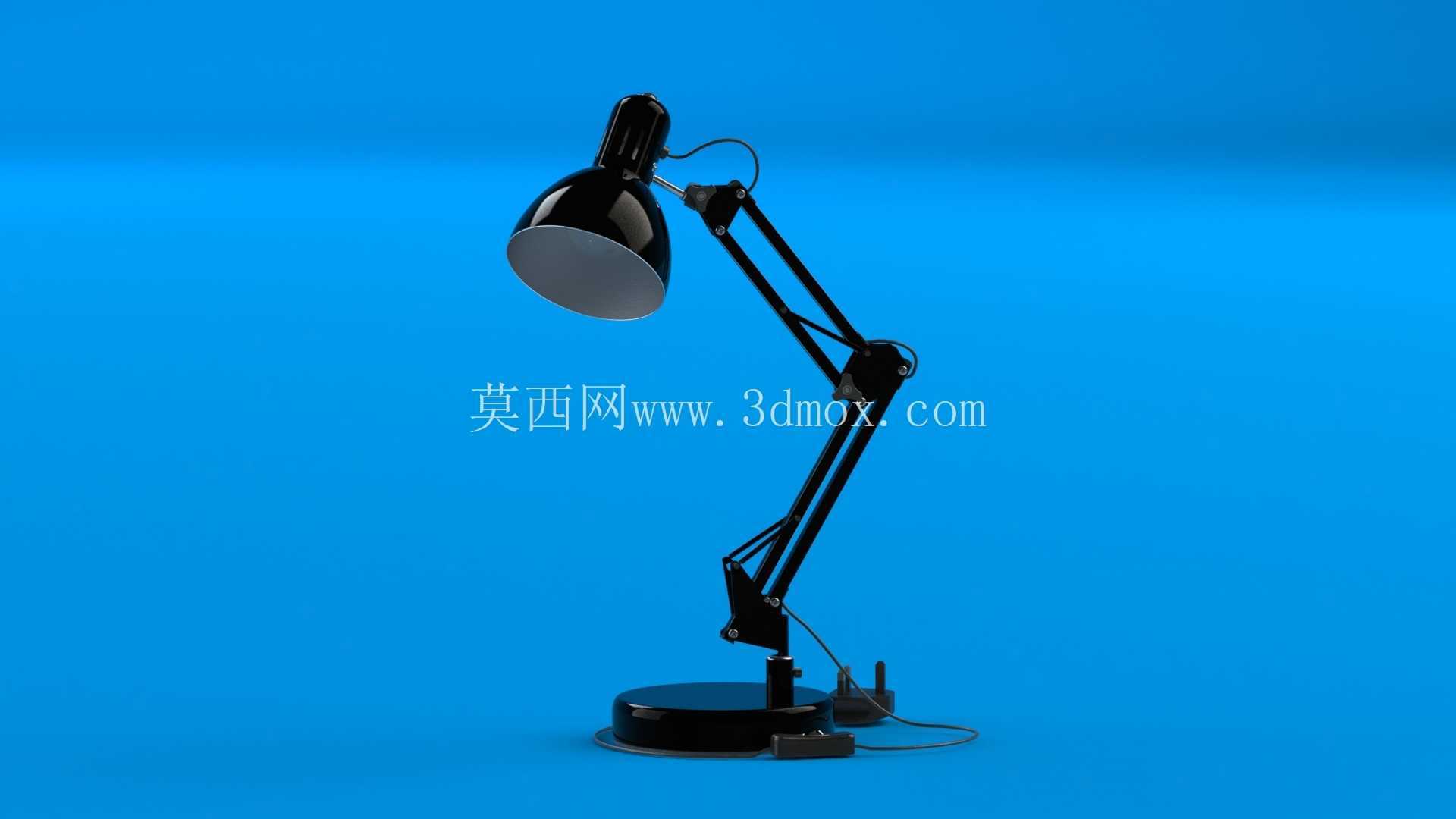

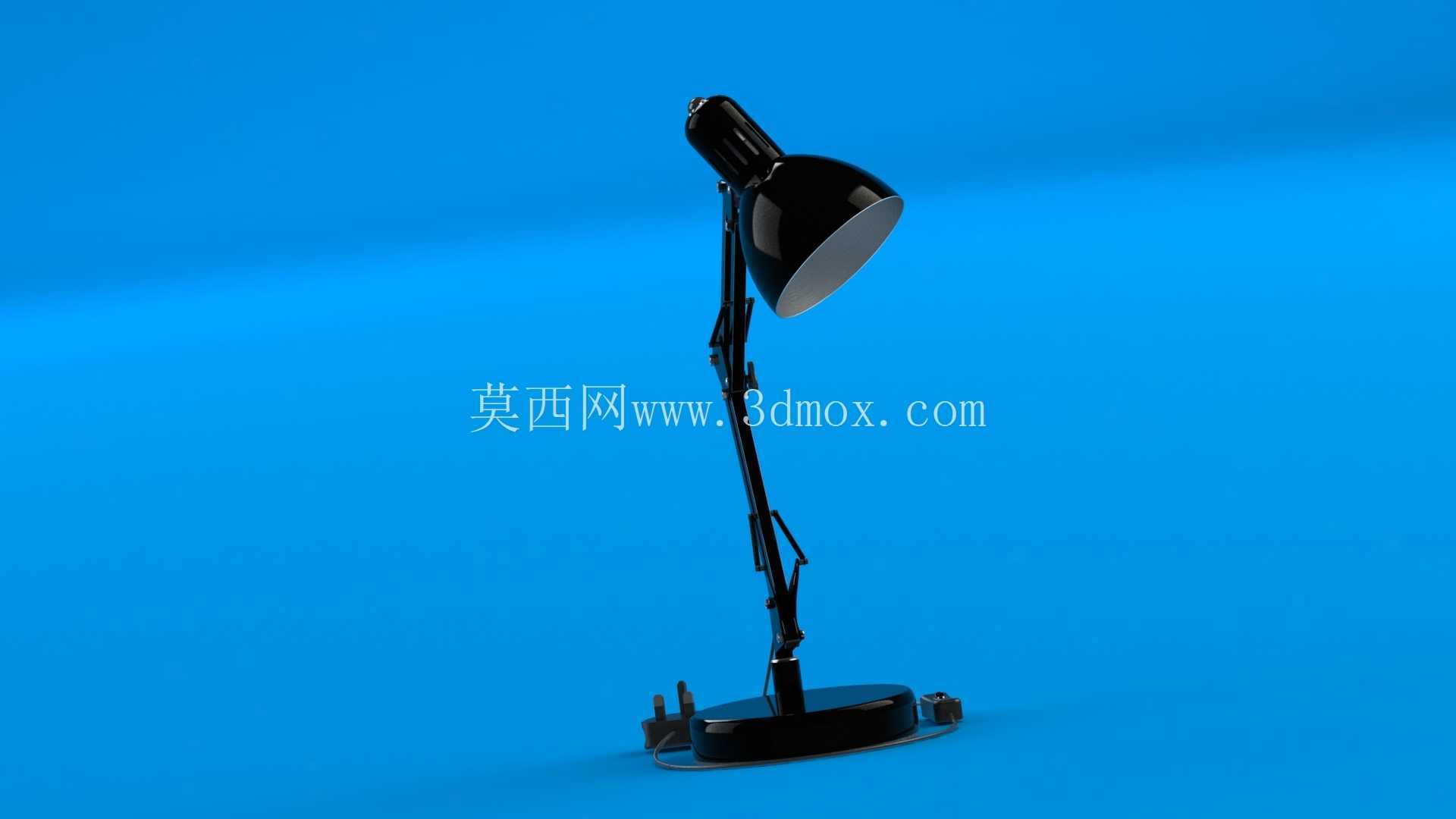

　　从结构组成看，模型分为圆形配重底座、下段支撑臂、上段支撑臂、灯头罩、铰接转轴、弹簧张紧件、电源线和桌面控制开关几个部分。底座采用圆盘式轮廓，底面承担整机倾覆稳定，直径需要覆盖悬臂完全伸出时的力矩边界。实际布置时，底座不宜放在工作台边缘，悬臂向外侧伸展后，灯头投影位置若超出底座支撑范围，就会产生明显翘动趋势，因此圆盘内部通常预留压重空间，可通过铸铁块、配重胶或加厚底盘补偿长臂力矩。

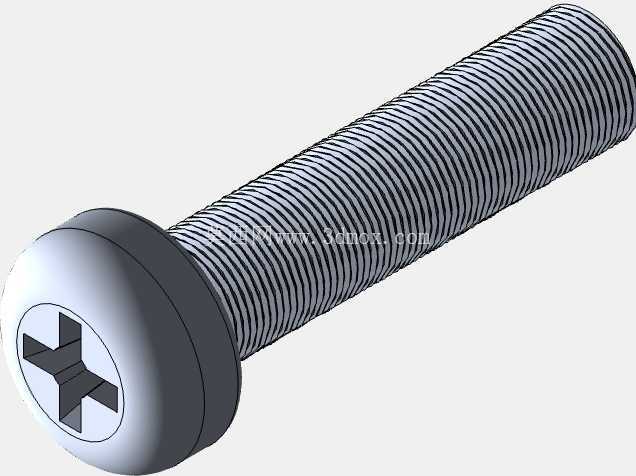

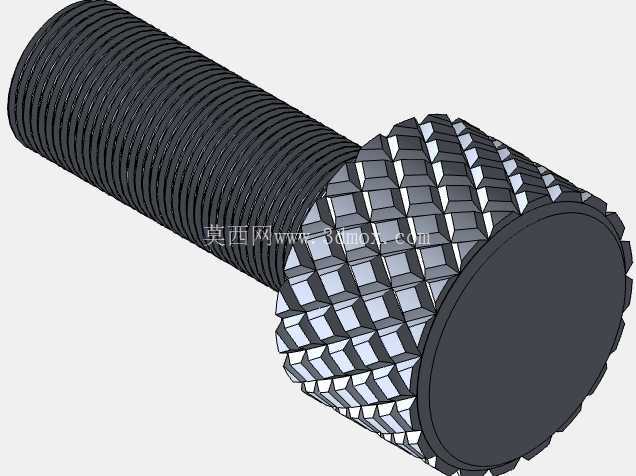

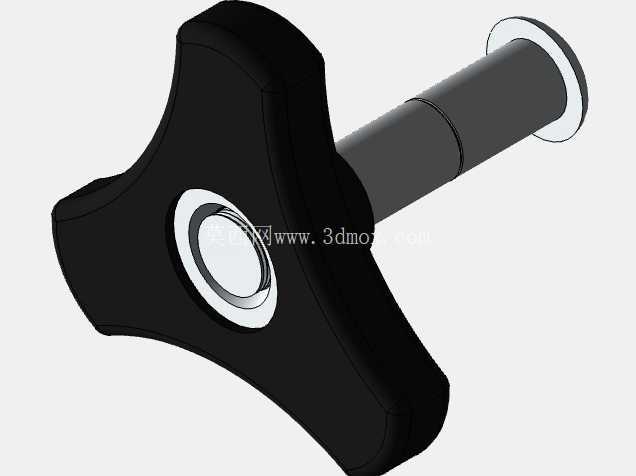

　　两根平行四边形摇臂是该灯的运动主体。臂体采用细长杆件组合，侧面通过铆钉或螺钉形成铰接点，关节处保留转动间隙但控制轴向窜动。上下臂并非随意弯折，而是依靠多组铰接点维持灯头姿态：当悬臂升高、前伸或压低时，灯罩开口能够大致保持朝向工作面，减少操作者反复调整灯头角度的次数。关节阻尼需要兼顾手感与定位能力，过松会使灯头随重力下落，过紧则单手难以拉动；工程上常在转轴处加入摩擦垫片、锁紧螺母或拉伸弹簧，让弹簧力与灯头、臂杆自重形成平衡。

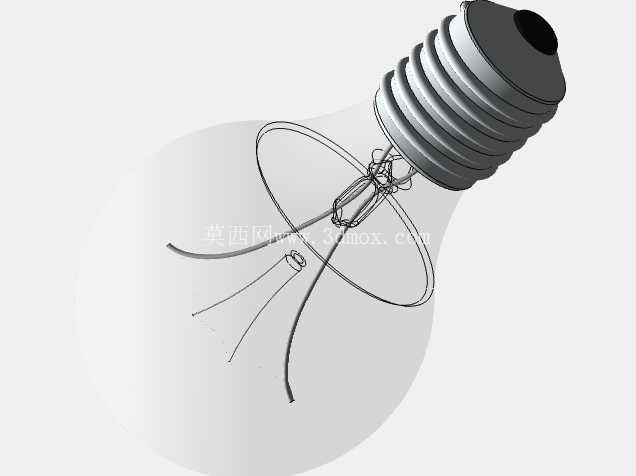

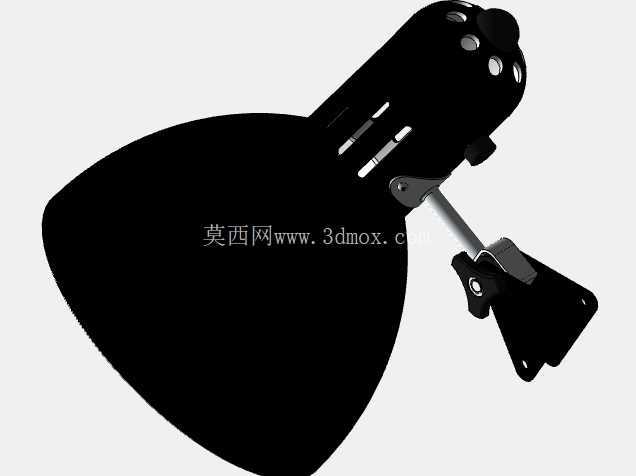

　　灯头部分采用锥形灯罩，内部容纳灯泡、灯座和反射面。灯罩外缘收口，可把光线集中在桌面较小范围内，同时遮挡侧向眩光。灯头与上臂之间设置独立旋转关节，使灯罩能够绕水平轴俯仰，也可绕竖轴小范围回转，便于在不同坐姿下改变照射方向。电源线沿臂杆侧面敷设，在活动关节处预留弯曲半径，不能把线拉直锁死；悬臂反复折叠时，线缆在转轴附近会承受弯折，若固定点距离铰接中心过近，长期使用容易出现外皮疲劳或内部断线。

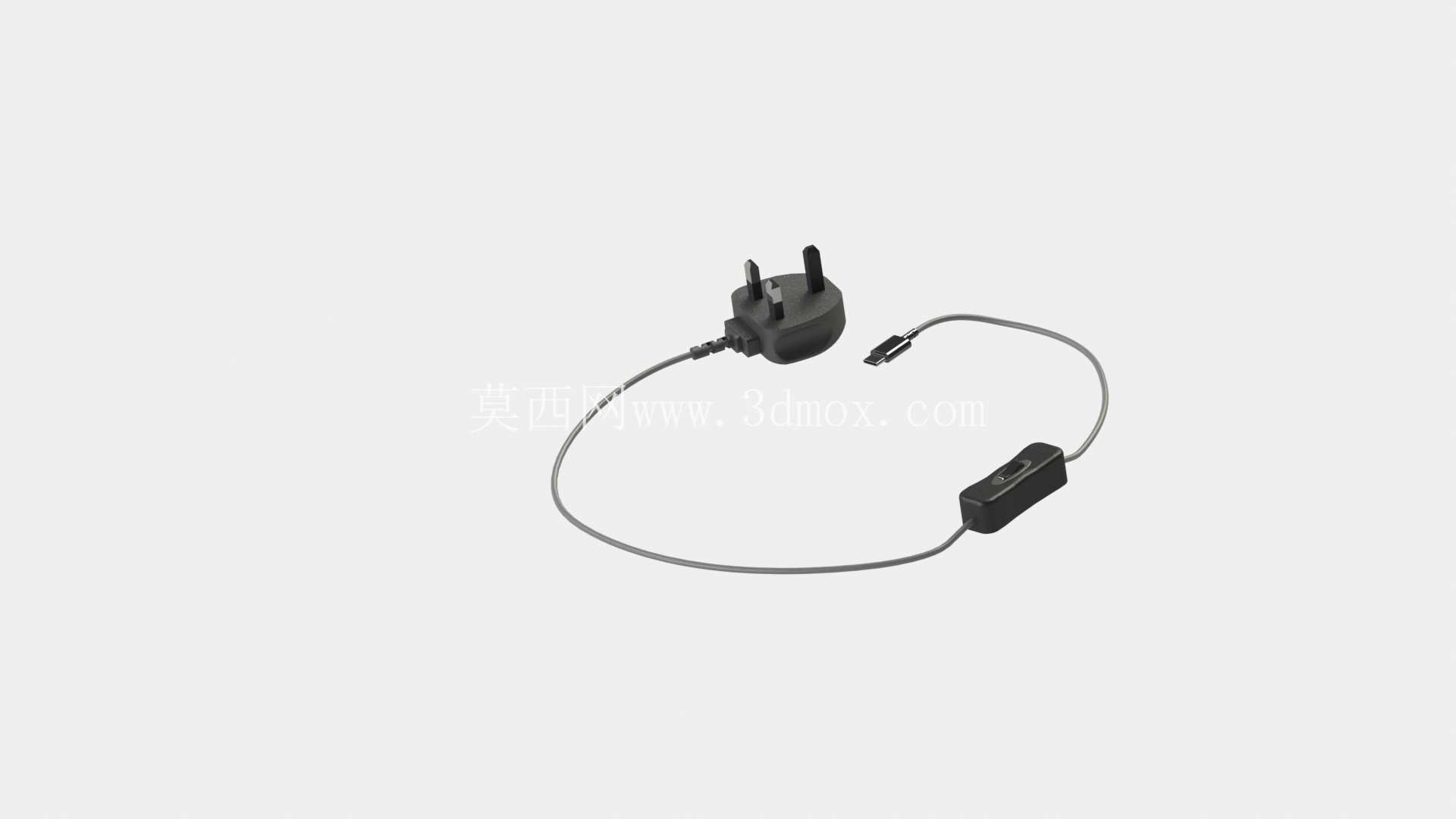

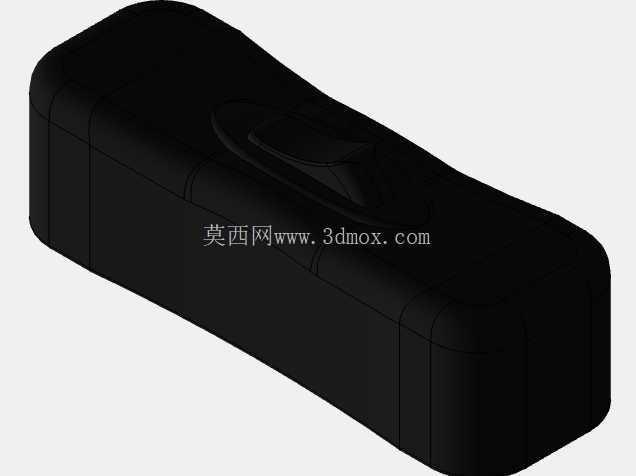

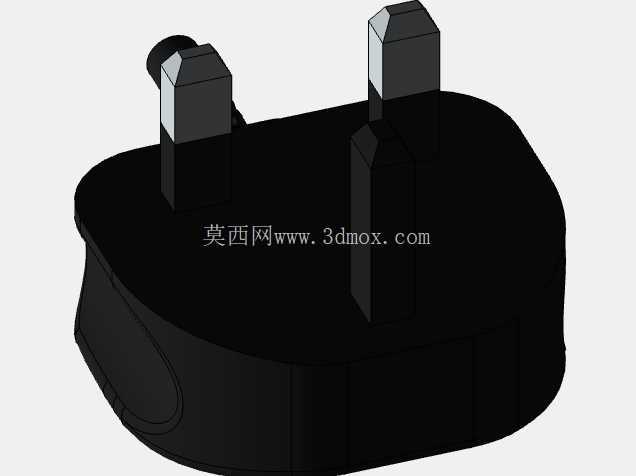

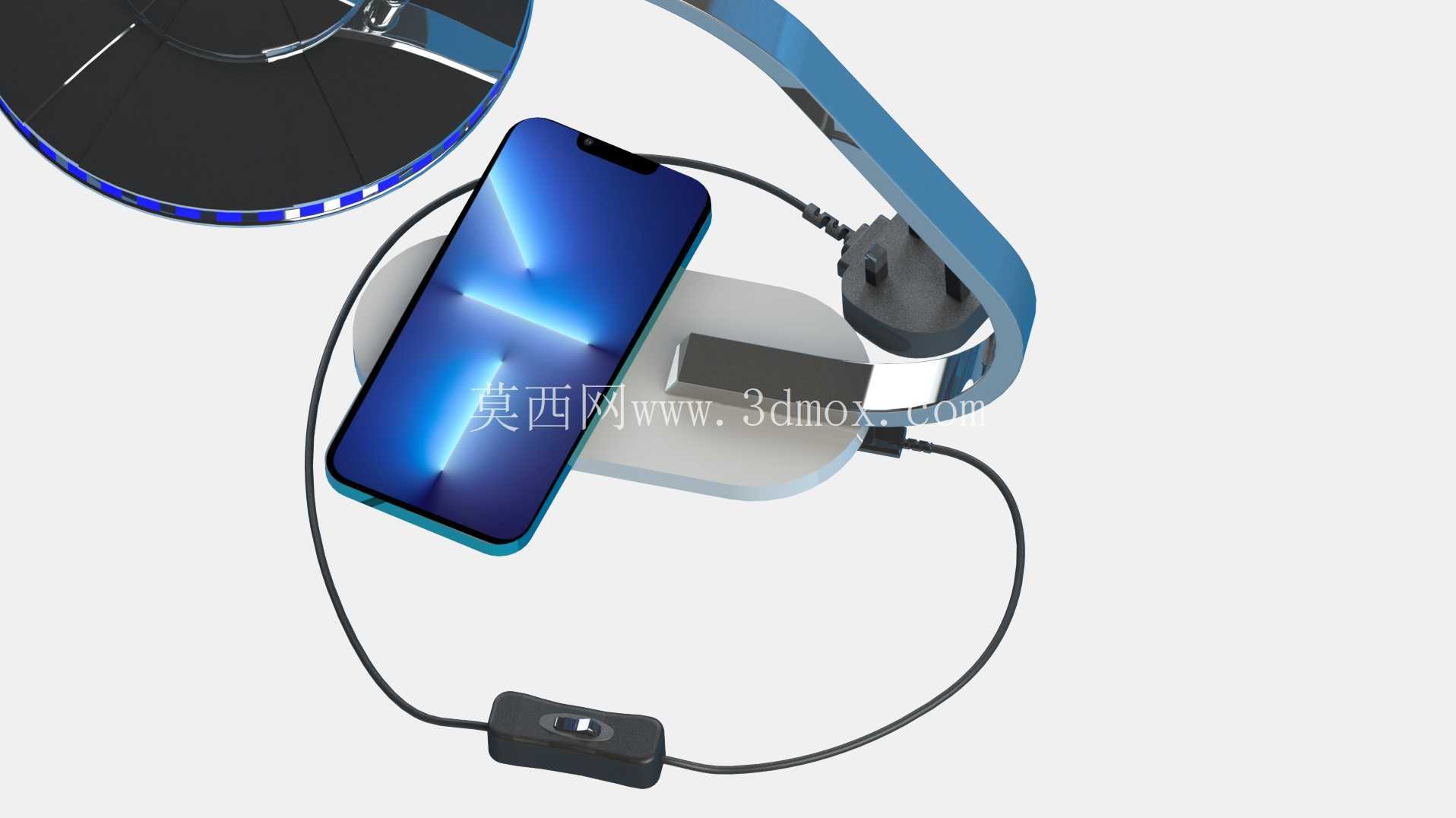

　　建模时需要重点检查运动包络。台灯在收拢状态下，上臂贴近下臂，灯头靠近底座，整体高度降低，适合包装、搬运和桌面收纳；完全展开时，灯头可越过底座前方较大距离，覆盖工作台中部区域。各铰接点的旋转角度应设置限位，避免臂杆越过死点后与灯罩、底座或电源线干涉。底座上的小开关和电源适配器位置也要纳入外形边界，开关应放在手可触及且不会被悬臂压住的位置，线缆出口不能位于底盘摩擦面。

　　安装使用层面，这类灯具不需要复杂固定，直接放置在平整台面上即可，但台面应避免明显振动。若用于长时间精密作业，可在底盘下方增加防滑垫，既提高摩擦阻力，也防止拖动台灯时刮伤桌面。灯头与作业面的高度不宜过低，否则照明范围变小、阴影边缘变硬；过高则局部照度下降。结构设计上应让悬臂在常用高度区间内具备连续停位能力，操作者只需轻拉灯罩即可把光斑移到零件、图纸或焊接区域。

　　外观处理上，黑色金属臂与圆盘底座形成统一视觉，关节外露但布局紧凑，符合工业维修和教学实训环境的耐用取向。细节建模时不能只做静态外观，必须把铰接轴、垫片、弹簧挂点、线卡和灯罩内灯座都表达清楚，因为这些位置决定了台灯能否实现折叠、平衡、走线和维护。整体结构简单，但力矩平衡、关节摩擦、线缆寿命和底座稳定性，是这类悬臂照明设备在实际使用中最容易暴露问题的环节。
