三叶内嵌轴承式指尖休闲把玩结构

做结构设计这十几年，经手的工业零部件少说也有上千套，偶尔也会做些偏向日常把玩的小结构练手，这款三叶式指尖旋转把玩件就是这类偏向生活化的结构设计作品。很多人觉得这类小物件没什么技术含量，真要做到旋转顺滑、长时间使用不晃不卡，里面的结构配合细节其实藏着不少机械设计的基本功。

先从实际使用场景来说，这类结构主要是供人在伏案间隙、思考时单指持握拨动，依靠惯性持续旋转，来舒缓手部的紧绷感，也能帮人在碎片化的思考时间里集中注意力，不少长期做案头工作、需要长时间保持专注的从业者，手边都会放一个这类小结构件。它不需要外接动力，完全依靠手动拨动后的轴承转动惯量维持旋转，对转动的同轴度、配重均匀度要求其实很高，要是三个叶瓣的配重差超过0.1g，高速旋转的时候就会出现明显的偏摆，不仅持握的震感明显，旋转时长也会大打折扣。

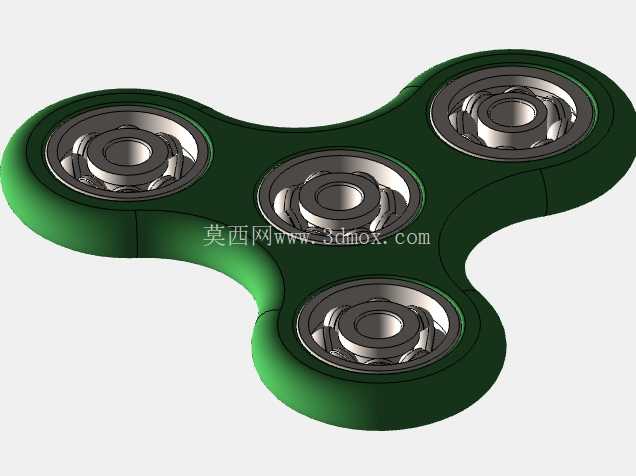

从设计思路上看，这款结构采用了对称三叶布局，三个叶瓣呈120度均匀分布在中心轴承座周围，这种布局相比两叶结构，旋转时的动平衡更容易调校，配重分布更均匀，相同轴承配置下的旋转稳定度更高；相比四叶及以上的多叶结构，三叶结构的单叶转动惯量更合理，拨动时的发力反馈更跟手，不会因为叶瓣过多导致边缘过于密集，影响持握和拨动的手感。中心位置预留了标准轴承的安装位，三个叶瓣的端部也分别嵌入了同规格的轴承，一方面是作为配重块提升整体转动惯量，延长单次拨动后的旋转时长，另一方面端部的轴承外圈也可以作为拨动时的接触位，减少手指拨动时的摩擦阻力，同时避免叶瓣本体长期被手指摩擦出现磨损掉漆的问题。

尺寸与安装边界方面，整体结构的外轮廓控制在成年人单掌可覆盖的范围内，中心轴承座的内孔尺寸适配常规指尖轴承的标准内径，刚好可以套在成年人的食指指腹位置，持握时不会因为内孔过大打滑，也不会因为内孔过小卡压手指造成不适。三个叶瓣的边缘做了圆弧过渡处理，没有尖锐的棱角，旋转过程中即使碰到手部其他位置也不会造成划伤，所有嵌入的轴承都采用过盈配合压入叶瓣的预留安装槽内，安装槽的深度刚好和轴承厚度匹配，压装后轴承端面和叶瓣表面齐平，不会出现凸起刮手或者凹陷藏污的问题。中心主轴承和叶瓣端部的配重轴承采用同型号标准件，后期维护更换时不需要单独定制配件，直接采购市面上的标准微型轴承就能替换，降低了长期使用的维护成本。

功能特性上，整个结构没有多余的复杂传动件，仅依靠轴承自身的滚动摩擦实现低阻力旋转，主体框架采用一体化结构设计，没有额外的拼接紧固件，避免了长期旋转震动导致的连接件松动问题。三个叶瓣的曲面造型贴合手指拨动时的弧度，发力拨动时手指能自然贴合叶瓣侧面，不需要刻意调整角度就能顺畅发力。结构的整体重量控制在合理区间，过轻会导致转动惯量不足，转几下就停，过重则会增加轴承的径向负载，长期使用会加速轴承磨损，缩短使用寿命，这款结构的配重经过反复调校，既保证了足够的旋转惯量，又不会给中心轴承造成额外的负载压力。

实际做结构验证的时候，最先要调整的就是三个叶瓣的位置度公差，三个端部轴承安装孔的中心到主轴承孔中心的距离公差必须控制在0.02mm以内，角度公差控制在±0.1度，不然压装轴承后整体的动平衡就会出问题，高速旋转时的震感会直接传递到持握的手指上，把玩的手感会大打折扣。另外叶瓣的壁厚也要做均匀化处理，壁厚差过大会导致注塑或者机加工成型后出现收缩变形，破坏整体的对称度，建模的时候就要把壁厚的均匀性作为核心校验项，所有转角位置都做了等半径圆角过渡，避免应力集中导致结构受力断裂。

很多刚入行的建模新手做这类结构的时候，往往只照着外观画个外形，忽略了轴承安装位的配合公差、整体动平衡的配重设计、边缘的安全圆角处理，最后做出来的实物要么转不动，要么转起来晃得厉害，根本没法正常使用。其实不管是做工业级的精密设备，还是做这类日常把玩的小结构，核心的机械设计逻辑是相通的，公差配合、动平衡调校、人机工程学的考量，每一项都不能落下，哪怕是个巴掌大的小物件，把这些细节做到位，才能实现顺畅的使用体验。
