宽胎面轮毂一体式滚轮结构设计

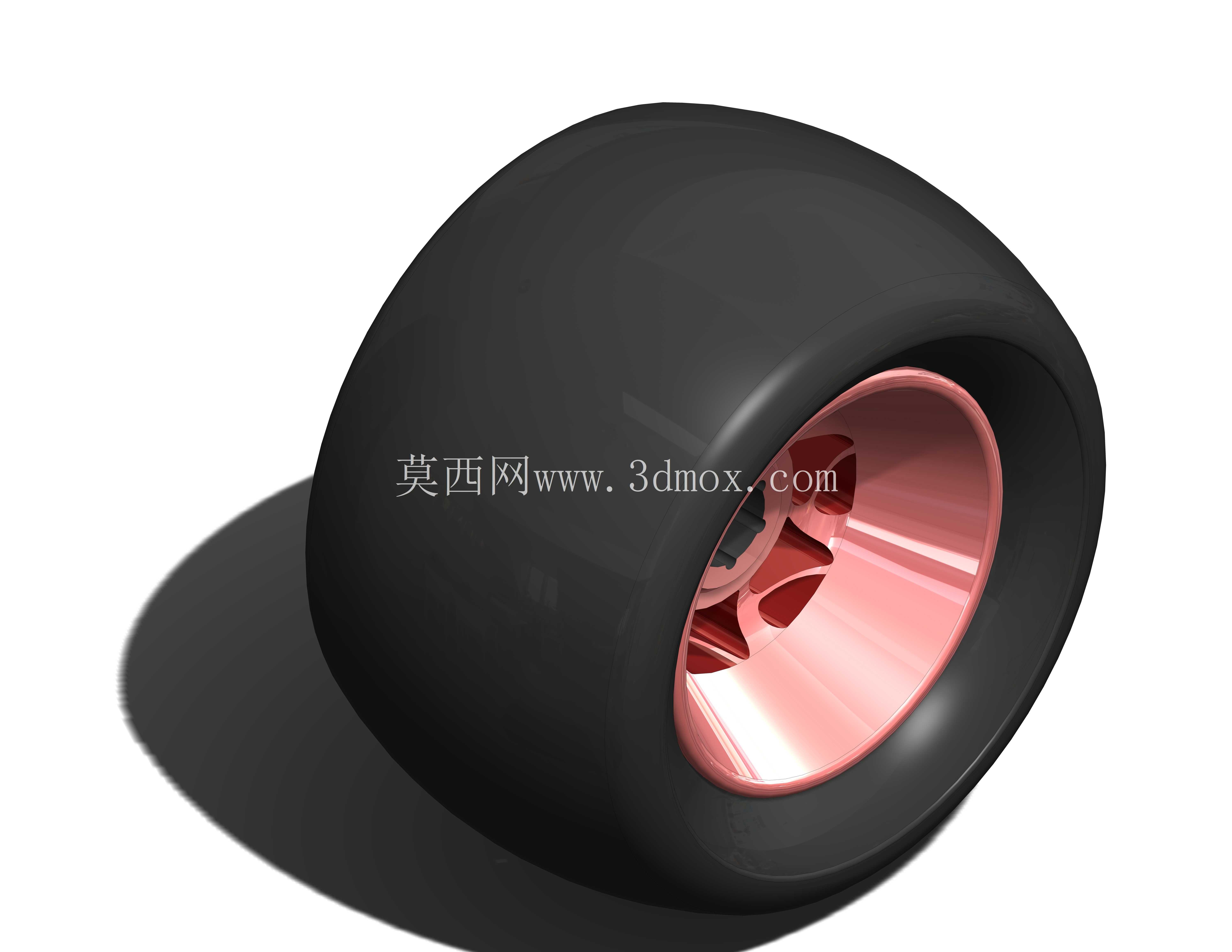

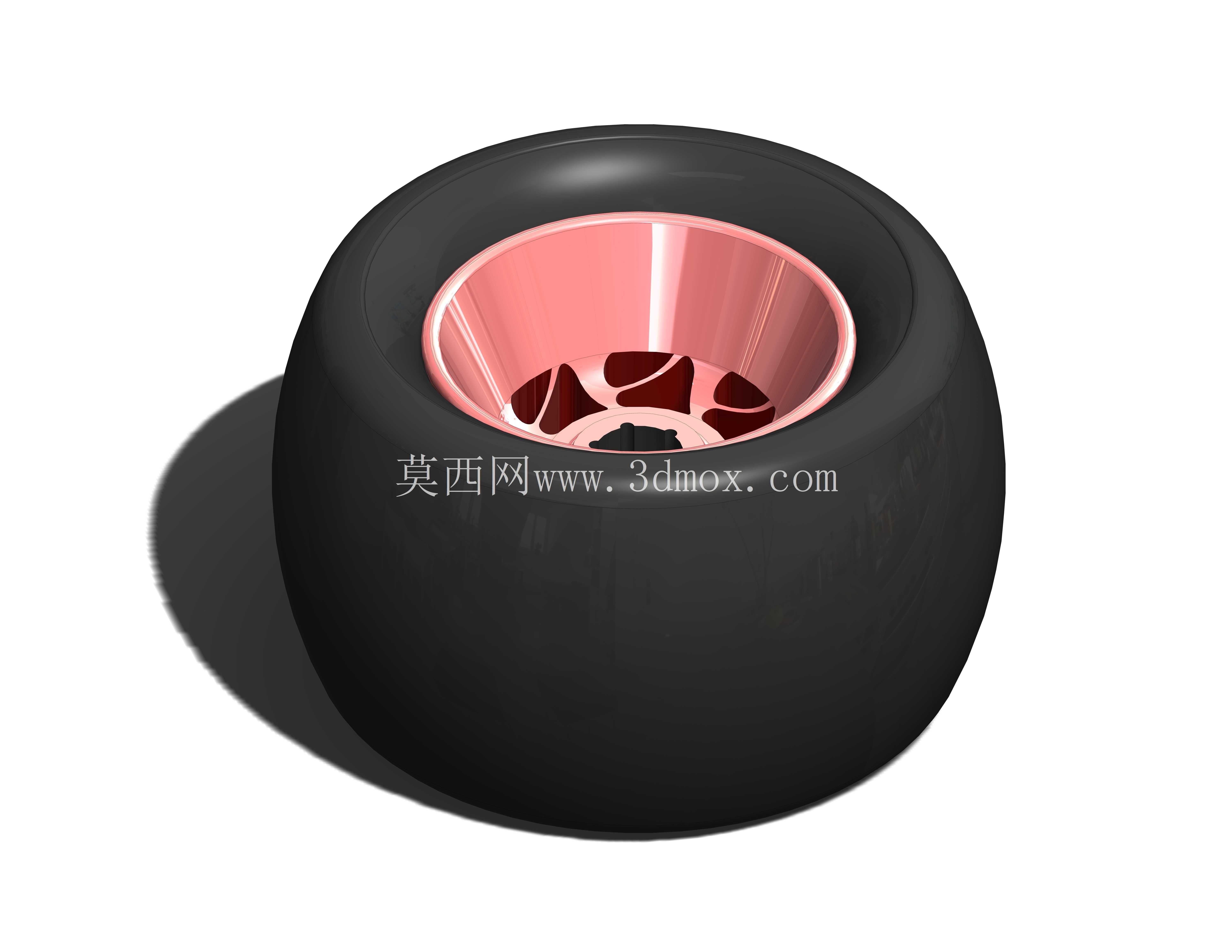

　　这款滚轮结构采用橡胶外圈与金属轮毂一体化设计，主要面向中小载荷移动设备的行走支撑场景，常见于轻型仓储转运车、小型AGV搬运设备、工业脚轮总成、儿童游乐设施行走机构等对行走平稳性有要求的场合。橡胶外圈采用圆弧鼓型胎面设计，接触地面时可形成渐变的接触应力分布，相比平胎面滚轮，过接缝、小障碍时的冲击更小，同时在转向过程中可减少侧滑力矩，降低转向阻力，适配需要频繁变向移动的设备工况。轮毂部分采用内凹盆型结构，轮辐位置设置了异形减重孔，在保证轮毂径向支撑强度的前提下，尽可能降低轮体自身转动惯量，减少设备启动与制动时的能量损耗，同时减重孔的对称布局可保证轮体动平衡性能，避免高速转动时出现径向跳动。

　　轮毂中心设置了标准轴孔安装位，轴孔周边做了加厚凸台处理，可承受轴配合带来的局部挤压应力，安装时可直接与标准直径的轮轴配合，通过轴肩或者卡簧实现轴向定位，不需要额外设计复杂的连接法兰，降低配套安装结构的设计复杂度。从安装边界来看，轮体外径与轮毂内孔的尺寸比例经过优化，在保证足够接地面积的前提下，轮毂内凹深度控制在合理范围，不会因为轮毂过深导致轮轴安装后与轮体内腔发生干涉，轮体宽度适配常规的安装支架间距，不需要额外调整支架的跨距即可直接装配。

　　设计过程中优先考虑了轮体的受力传递路径，地面载荷通过橡胶外圈均匀传递到轮毂外缘，再通过轮辐结构传递到中心轴孔，整个传力路径没有应力集中的锐角结构，轮辐与轮毂外缘、中心凸台的连接位置都做了大圆角过渡，可避免长期交变载荷下出现结构疲劳开裂。橡胶外圈与金属轮毂的结合面采用过盈配合加粘接辅助的结构设计，轮毂外缘设置了环形防滑槽，橡胶硫化成型时可嵌入槽内，避免大扭矩传动或者急停工况下橡胶外圈与轮毂发生相对滑动，保证轮体传动的可靠性。

　　胎面采用无花纹光面设计，适合在平整的环氧地坪、硬化水泥地面、PVC地板等室内场景使用，不会刮伤地面，同时滚动阻力更小，推动设备时更省力，针对需要静音的使用场景，光面橡胶轮的滚动噪音远小于带花纹的充气轮或者硬质尼龙轮，可降低车间、商超等场所的环境噪音。轮毂的材质选用常用的压铸铝合金，兼顾轻量化与结构强度，表面做了阳极氧化处理，具备基础的防锈能力，在潮湿环境下使用也不会轻易出现锈蚀，适合仓储、车间等存在一定湿度的使用环境。在结构建模过程中，对橡胶外圈的厚度做了梯度设计，胎面中心位置橡胶厚度最大，往两侧胎肩位置逐渐减薄，既保证了胎面中心的缓冲减震能力，又避免胎侧过厚导致转向时胎侧变形过大影响行走精度。轮体的转动同心度控制在合理公差范围内，安装后轮缘的径向跳动量小，设备行走时不会出现上下颠簸的情况，对于需要平稳移动的精密设备转运场景，这种结构的滚轮可有效降低转运过程中的振动，避免设备内部精密元器件受冲击损坏。
