DIN7991标准内六角沉头紧固螺钉

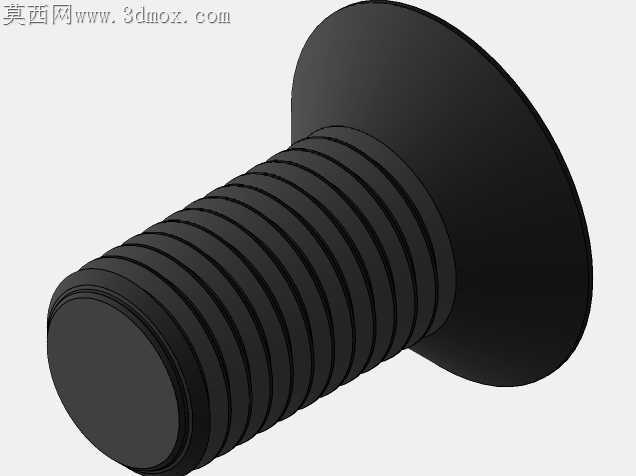

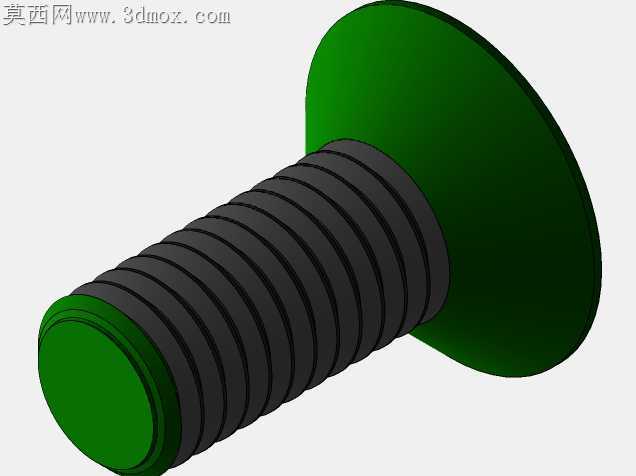

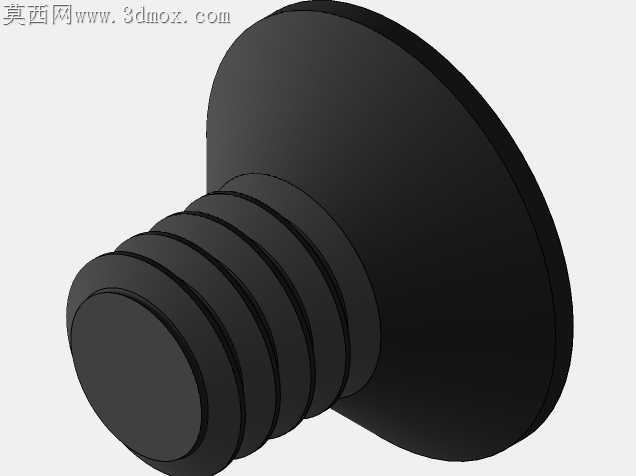

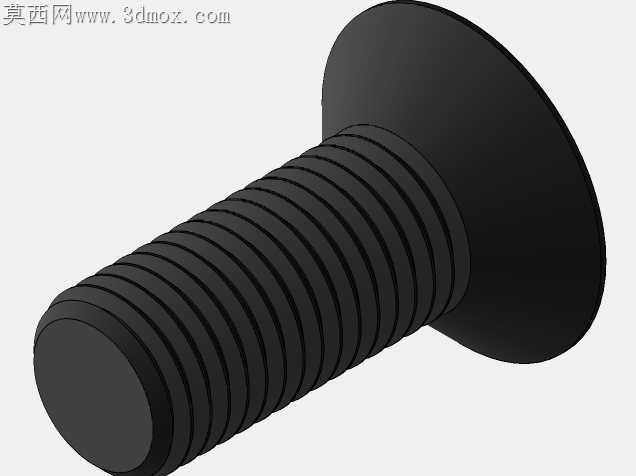

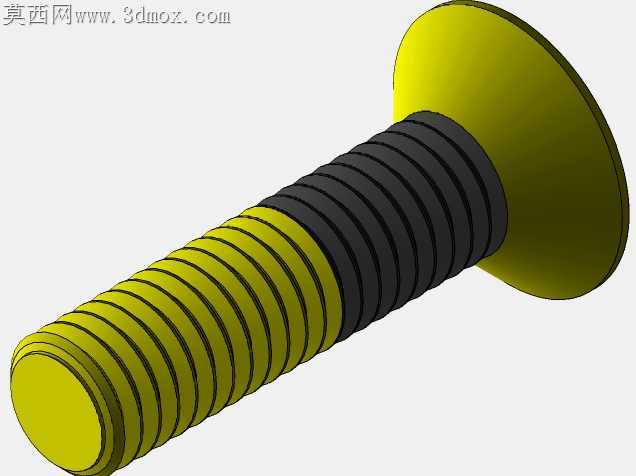

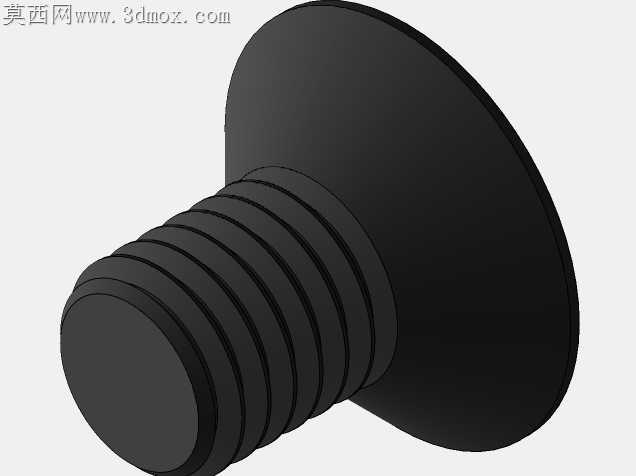

沉头类紧固件在实际装配中最常出现的痛点，莫过于沉头锥面与工件沉孔贴合度不足导致的锁附歪斜、螺钉头部高出安装面、螺纹咬合偏载滑牙等问题，这款DIN7991标准的内六角沉头螺钉模型，完全从加工适配的角度还原了真实量产螺钉的所有细节公差，能直接用于工装夹具、设备装配的干涉校验环节。

沉头锥面的角度公差是加工环节最容易出偏差的位置，模型里90度锥面的过渡圆角没有做理想化的尖锐处理，还原了冷镦成型后头部边缘自然存在的微小R角，这个细节往往是很多理想化模型忽略的——实际装配时如果沉孔口部没有对应倒角，这个R角会顶住沉孔外缘，导致螺钉无法完全沉平，很多现场装配出现的头部突出问题，根源就是设计阶段没考虑这个成型圆角的存在。螺纹段的牙型也没有做简化的装饰性纹理，而是还原了公制螺纹真实的牙顶间隙、牙底圆角，在做装配仿真时，能准确模拟螺纹旋合过程中的干涉情况，不会出现理想化模型旋入时无公差卡顿、和实际加工件装配偏差过大的问题。

内六角驱动槽的深度、对边宽度也严格贴合标准要求，槽口边缘的倒角也做了还原，实际加工中内六角冲头冲压成型时，槽口会自然形成微小的导入倒角，这个细节能让装配时内六角扳手的导入更顺畅，不会出现扳手对不准槽口、刮花螺钉头部的情况，在做自动化锁附工位的仿真时，这个倒角的存在能准确模拟批头导入的容错空间，避免仿真时出现批头无法对位的误判。螺杆与头部衔接的位置也做了合理的退刀槽结构，还原了车削螺纹或滚丝工艺中必然存在的退刀空间，很多简化模型会把螺杆和头部直接做直角衔接，实际加工中这个位置如果没有退刀槽，螺纹无法加工到头部贴合面位置，装配时会出现螺纹旋到底但头部无法贴紧工件的假锁问题，这个细节的还原能让设计阶段的公差校验更贴近真实生产场景。

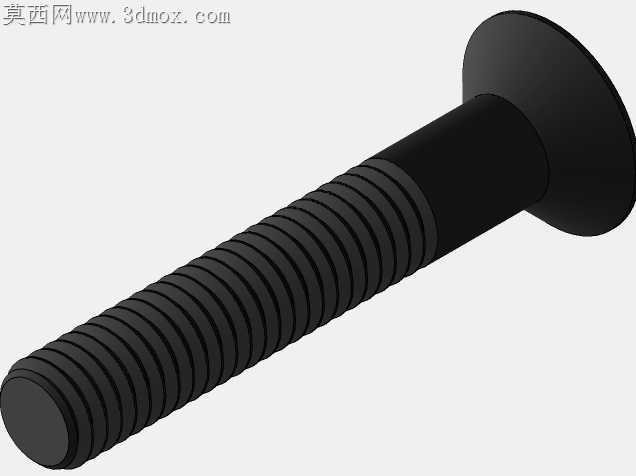

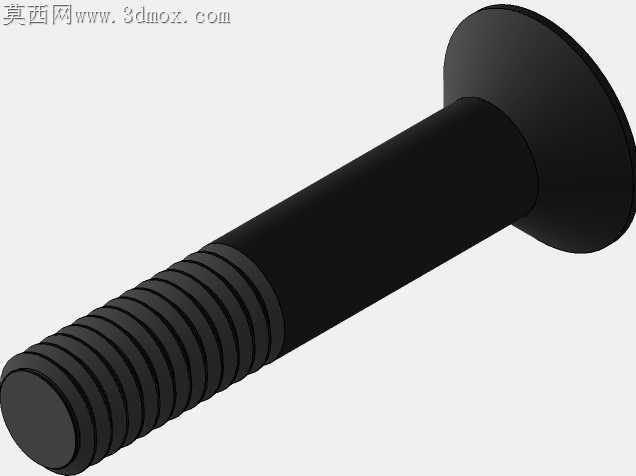

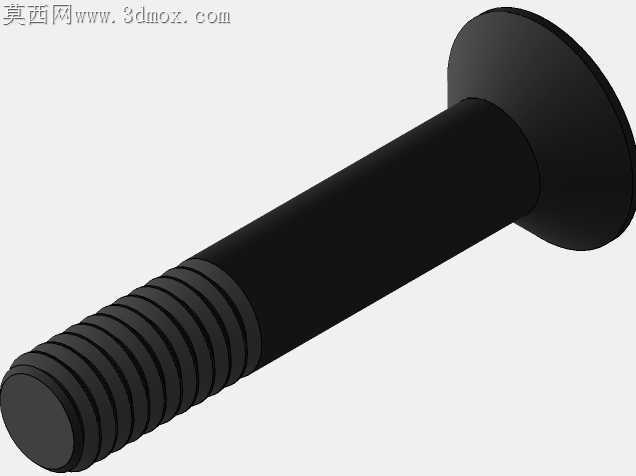

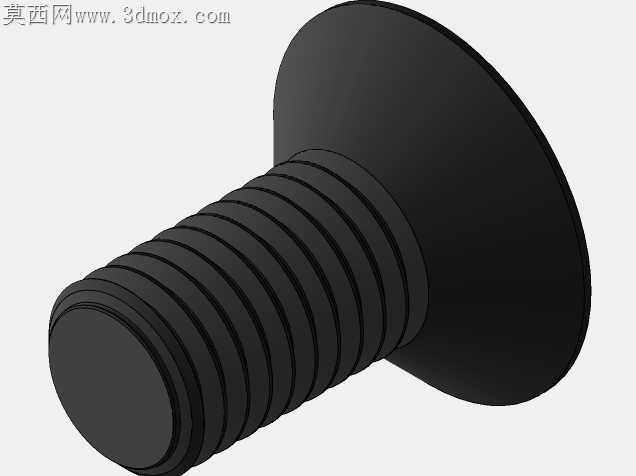

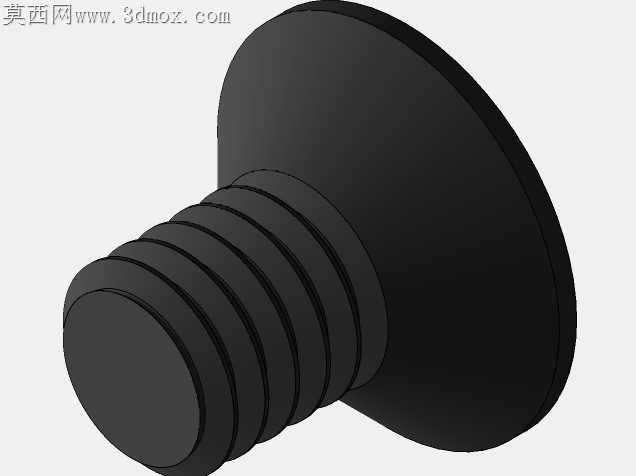

不同规格的螺钉配置里，杆部的光杆段长度、螺纹段长度比例也都符合量产件的实际尺寸，没有做统一的等长螺纹处理，实际应用中全螺纹和半螺纹螺钉的受力场景完全不同，半螺纹螺钉的光杆段能承受更大的剪切力，适合有定位需求的连接场景，模型里的尺寸比例能直接对应选型时的受力校验，不用再额外调整模型尺寸。头部的厚度、杆径的公差带也都按标准件的常用公差做了预留，在做沉孔深度设计时，能直接参考模型的头部尺寸计算沉孔深度余量，避免出现沉孔过深导致螺钉头部陷入工件、或者沉孔过浅头部突出的问题。

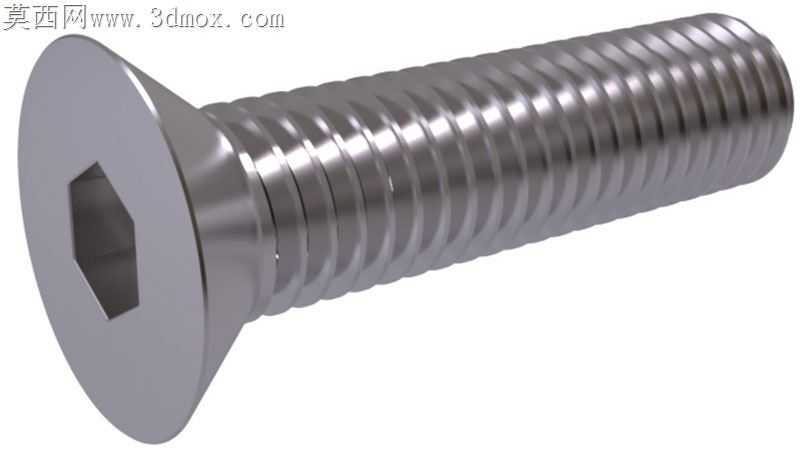

金属质感的呈现也贴合真实不锈钢螺钉的表面状态，没有做过度夸张的镜面反射，还原了冷镦后经滚丝、去毛刺处理的亚光金属质感，在做装配效果图渲染时，能真实呈现螺钉装配后的视觉效果，不会出现和实际零件质感偏差过大的问题。
