多规格工业平垫圈紧固件结构设计

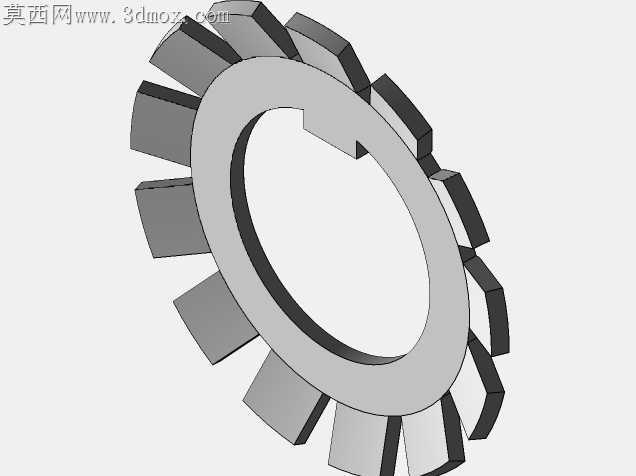

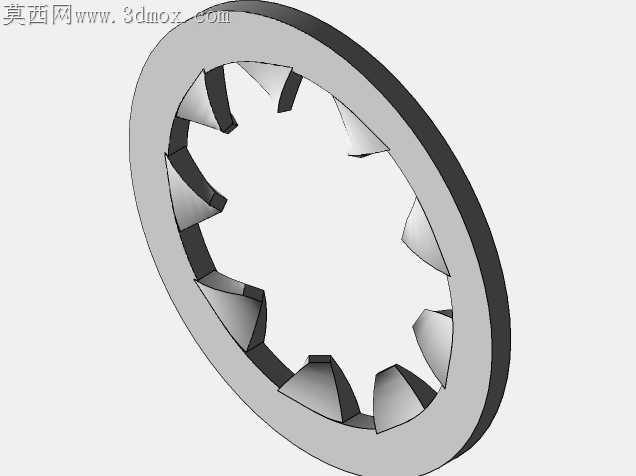

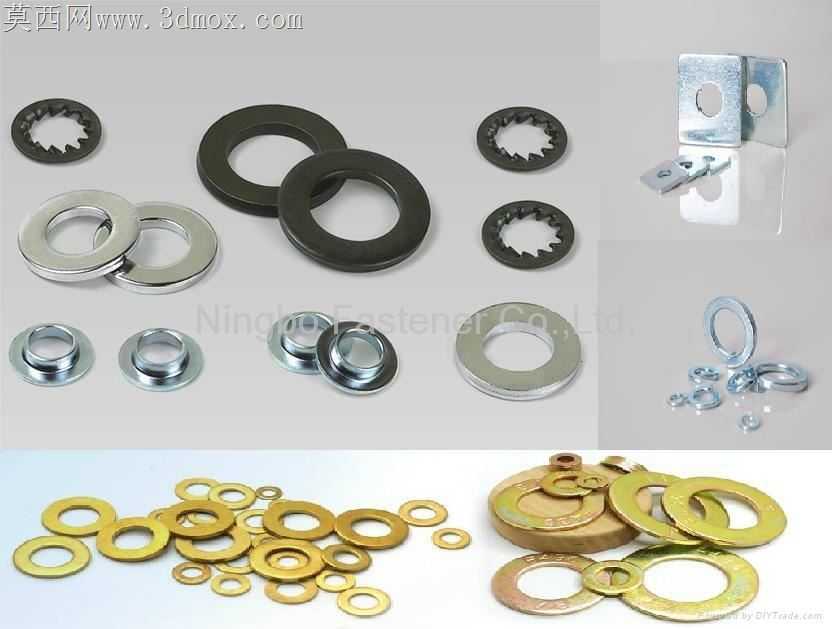

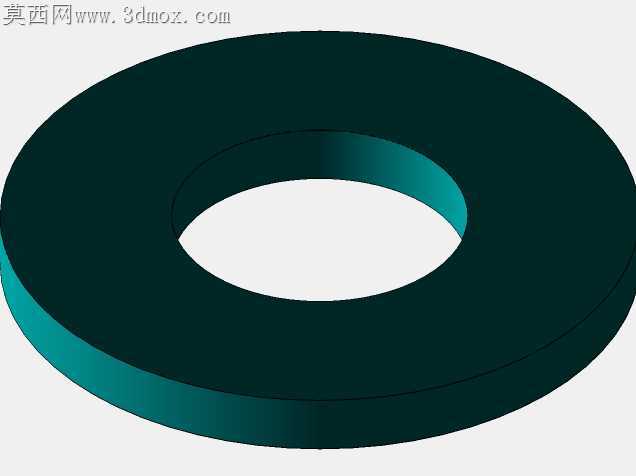

现场装配中平垫圈最容易被忽略的问题，是不同工况下垫圈形变带来的预紧力流失，很多新手建模时只会做等厚圆环，完全没考虑不同材质垫圈在压合后的回弹差异。这套垫圈模型把不同结构的垫圈做了全系列的公差适配，平垫的内外径倒角做了0.15mm的微小圆弧过渡，避免压合时锐角刮伤螺栓螺纹或者工件漆面，带内齿外齿的锁紧垫圈，齿形的倾斜角度统一做了8度的偏转，刚好匹配螺栓拧紧时的旋向，不会出现齿尖反向咬合导致拆卸困难的问题。组合式的方斜垫片专门针对槽钢、工字钢的斜面安装场景，两个贴合面的平行度公差控制在0.02mm以内，压合后不会出现局部应力集中导致的垫片碎裂。黄铜材质的平垫圈做了厚度方向的细微减薄处理，适配弱电连接场景的接触导通需求，不会因为垫圈过厚导致接线端子压合不实。碗形的密封垫圈边缘做了卷边结构，压合后卷边会顺着安装面形变填充微小缝隙，不用额外加密封胶就能实现基础的防尘防水效果。建模时特意把不同垫圈的配合面做了粗糙度的区分，和螺栓头接触的一面粗糙度设为Ra1.6，和工件接触的一面设为Ra3.2，既减少螺栓转动时的摩擦阻力，又能增加和工件之间的摩擦力防松。很多人做垫圈模型会忽略厚度公差，这套模型里每款垫圈的厚度都按常用公差带做了上下偏差的实体区分，装配仿真时可以直接调用不同偏差的模型模拟过盈、间隙配合的实际状态，不用后期再调整参数。齿形垫圈的齿尖做了0.05mm的圆角钝化，现实加工中冲压出来的齿尖不可能是绝对尖锐的，做了钝化处理的模型导入有限元分析时，不会出现齿尖应力无限大的计算错误，仿真结果更贴近真实工况。不同表面处理的垫圈也做了材质区分，发黑的碳钢垫圈硬度设为HV300，镀锌的设为HV250，黄铜的设为HV120，装配时可以根据螺栓的强度等级匹配对应硬度的垫圈，避免硬度过高的垫圈压伤软质工件表面，或者硬度过低的垫圈被压溃失去支撑作用。方垫片的安装孔做了微小的偏心处理，适配现场安装时孔位的微小偏差，不用强行掰动螺栓就能顺利穿入，减少装配时的校正时间。小尺寸的精密垫圈专门做了无毛刺的边缘处理，适合用在精密仪器的内部连接，不会因为微小毛刺脱落造成电路短路或者机构卡滞。
