积木人仔头部铸造模具结构设计

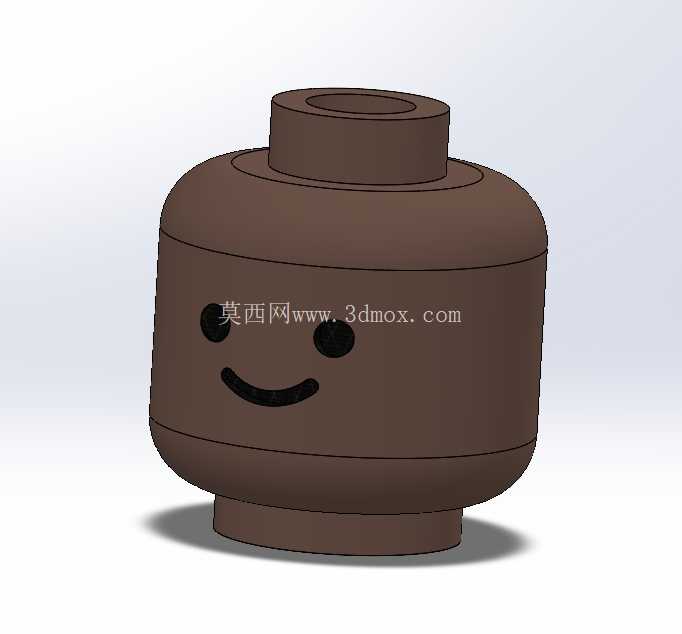

这套模具针对积木人仔头部零件的量产需求开发，核心服务于拼插类玩具的精密零部件铸造生产环节，适配锌合金、低熔点铅锡合金等小尺寸玩具装饰件的浇注成型工艺，也可兼容部分改性树脂的低压浇注场景。在实际玩具生产链路中，人仔头部属于外观要求极高的核心零件，表面不允许出现缩孔、飞边、浇口残留凸起等缺陷，同时要保证头部下方的插接柱尺寸公差控制在±0.02mm范围内，才能和人仔颈部的标准插孔实现顺畅插拔，既不会出现过松脱落、也不会因为过紧导致插接开裂。

从设计思路来看，这套模具采用了一模两腔的对称布局，两个模腔分别对应人仔头部的正面与背面成型区域，分型面选在头部最大轮廓的中分位置，避免分型线落在人脸的正面外观区域，减少后续抛光打磨的工作量。浇口采用了潜伏式点浇口设计，浇口位置设置在头部下方插接柱的端面，浇注完成后浇口凝料可以在开模时自动拉断，不会在头部外表面留下明显的浇口痕迹，省去了后续人工修剪浇口的工序。排气槽开设在模腔的顶部对应人仔头顶的位置，槽深控制在0.03mm，既能保证浇注时型腔内的空气顺利排出，避免零件表面出现气穴、缺料等问题，又不会因为槽深过大导致合金液溢出形成飞边。

模具的成型部分做了针对性的细节处理，人仔面部的眼睛、嘴巴等微凸特征，采用了电火花精加工成型，表面粗糙度达到Ra0.8，浇注成型后可以直接呈现清晰的面部轮廓，不需要后续二次雕刻加工。头部内部的空腔做了随形的砂芯定位结构，砂芯通过两端的定位柱固定在动定模的对应安装位上，合模时的定位间隙控制在0.01mm以内，避免浇注时砂芯偏移导致头部壁厚不均。针对人仔头部的圆弧曲面特征，模腔的加工采用了五轴联动铣削加工，曲面的轮廓度公差控制在0.015mm，保证成型后的零件曲面顺滑，没有接刀痕迹，后续做表面喷涂、移印工序时不会出现漆面不均、图案偏移的问题。

从安装边界来看，这套模具的外形尺寸适配常用的15吨小型立式压铸机，模架采用标准的龙记模架，安装孔位、开模行程都和对应机型的参数完全匹配，不需要额外做改装就可以直接上机使用。模具的顶出结构采用了顶杆加推板的组合顶出方式，顶杆分布在插接柱的根部以及头部的非外观面位置，顶出时受力均匀，不会因为顶出力集中导致零件变形、顶白。冷却水道采用了随形布局，距离模腔表面的距离保持在12-15mm，水道直径8mm，通入冷却水后可以将模温稳定控制在60-80摄氏度，保证合金液的冷却速度均匀，减少零件的内应力，避免成型后出现尺寸变形、表面缩凹的问题。

在实际生产场景中，这套模具的单模成型周期可以控制在25秒以内，每模可以产出2件合格零件，量产效率可以满足中小型玩具厂的月产能需求。模具的易损件，比如浇口套、顶杆、定位销等都采用了标准件设计，出现磨损后可以快速更换，减少停机维修的时间。针对部分客户需要做表面电镀的需求，模腔表面做了特殊的抛光处理，成型后的零件表面光洁度可以达到镜面效果，电镀后不会出现麻点、针孔等缺陷。另外模具还设计了溢料槽，在每个模腔的末端都设置了容积约0.2立方厘米的溢料空间，可以容纳合金液前端的冷料，避免冷料进入模腔导致零件内部出现夹渣、冷隔等缺陷，提升零件的成品率。
