带侧装法兰接口的三通式锥形管路构件

在流体输送系统的管路布设环节，变径+分流的组合需求十分常见，这类锥形三通管路构件，正是为解决管路变径同时引出侧支路的场景设计，常应用在化工流体输送、市政给排水、暖通空调循环水、小型液压泵站油路等场景中，替代传统“变径管+三通”的拼接组合，减少管路连接点的泄漏风险，同时压缩管路安装所需的轴向空间。

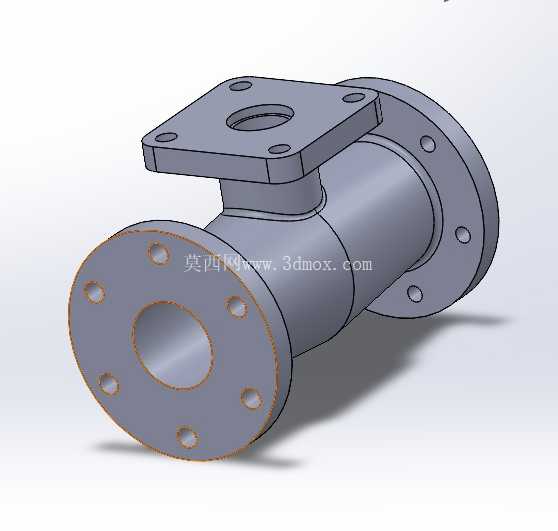

从结构设计逻辑来看，该构件主体为轴向贯通的锥形筒身，两端采用标准圆形法兰作为主通路连接结构，法兰端面均匀分布螺栓过孔，可与同通径的管路法兰、阀门法兰直接通过螺栓组紧固，配合密封垫片实现端面密封，适配常规的PN10、PN16压力等级的管路工况。筒身侧上方集成方形安装法兰，该法兰面与主通路轴线垂直，法兰中心开设贯通孔作为侧支路接口，方形法兰的四个角位置预留螺栓孔，可用于安装压力表、温度传感器、小型支管、排气阀或者取样阀等附属元件，无需在主管道上额外开孔焊接，避免现场焊接带来的管路变形、焊渣残留、焊缝泄漏等隐患。

设计过程中，首先需要确定主通路两端的通径差，锥形段的锥度控制在合理范围，避免锥度过大造成流体局部阻力骤升，通常锥度不超过1:10，保证流体在变径过程中流速平稳过渡，减少湍流带来的振动与噪音。两端圆形法兰的螺栓孔分度圆直径、孔径、孔数严格匹配对应通径的管路法兰标准，安装时无需额外加工转接件；侧方法兰的中心孔位置需要根据实际支路的通径设计，法兰面的平面度控制在0.1mm以内，保证与外接元件连接时的密封性能，避免侧接口出现渗漏。筒身与两端法兰、侧方法兰的连接位置均做圆弧过渡处理，避免直角结构带来的应力集中，提升构件在承压工况下的结构强度，防止长期带压运行出现焊缝开裂或者结构变形。

从安装边界来看，该构件的轴向安装尺寸为两端法兰外侧端面之间的距离，安装时需要预留两端法兰螺栓紧固的操作空间，通常法兰外侧需要预留至少两倍螺栓长度的操作空间，方便扳手拧紧螺栓；侧方法兰的上方需要预留外接元件的安装空间，比如安装压力表时需要预留压力表的径向安装与读数空间，避免与周边管路、支架产生干涉。构件的重量集中在筒身与法兰位置，安装时如果管路通径较大，需要在构件下方设置承重支架，避免管路长期承重造成法兰密封面错位泄漏。

实际使用中，该构件的主通路承担主要的流体输送功能，锥形段实现不同通径管路的平滑过渡，侧接口则实现流体参数检测、支路分流、排气排空等辅助功能，相比拼接式的管路组件，一体化的结构减少了至少两个密封连接点，大幅降低了管路系统的泄漏概率，同时缩短了管路安装的总长度，让管路布局更加紧凑。在建模过程中，需要重点保证法兰螺栓孔的位置度、法兰端面与筒身轴线的垂直度、锥形段的壁厚均匀性，这些参数直接影响后续实际安装的适配性与运行可靠性，比如法兰端面如果与轴线垂直度超差，紧固螺栓后会出现密封面压合不均匀，局部压力不足导致运行时出现渗漏；螺栓孔位置度超差则会出现现场安装无法穿入螺栓的问题，需要现场扩孔处理，影响施工效率。此外，筒身的壁厚需要根据设计压力计算确定，保证承压能力满足工况要求，同时避免壁厚过大造成材料浪费与构件过重的问题。
