有线双摇杆游戏手柄结构设计方案

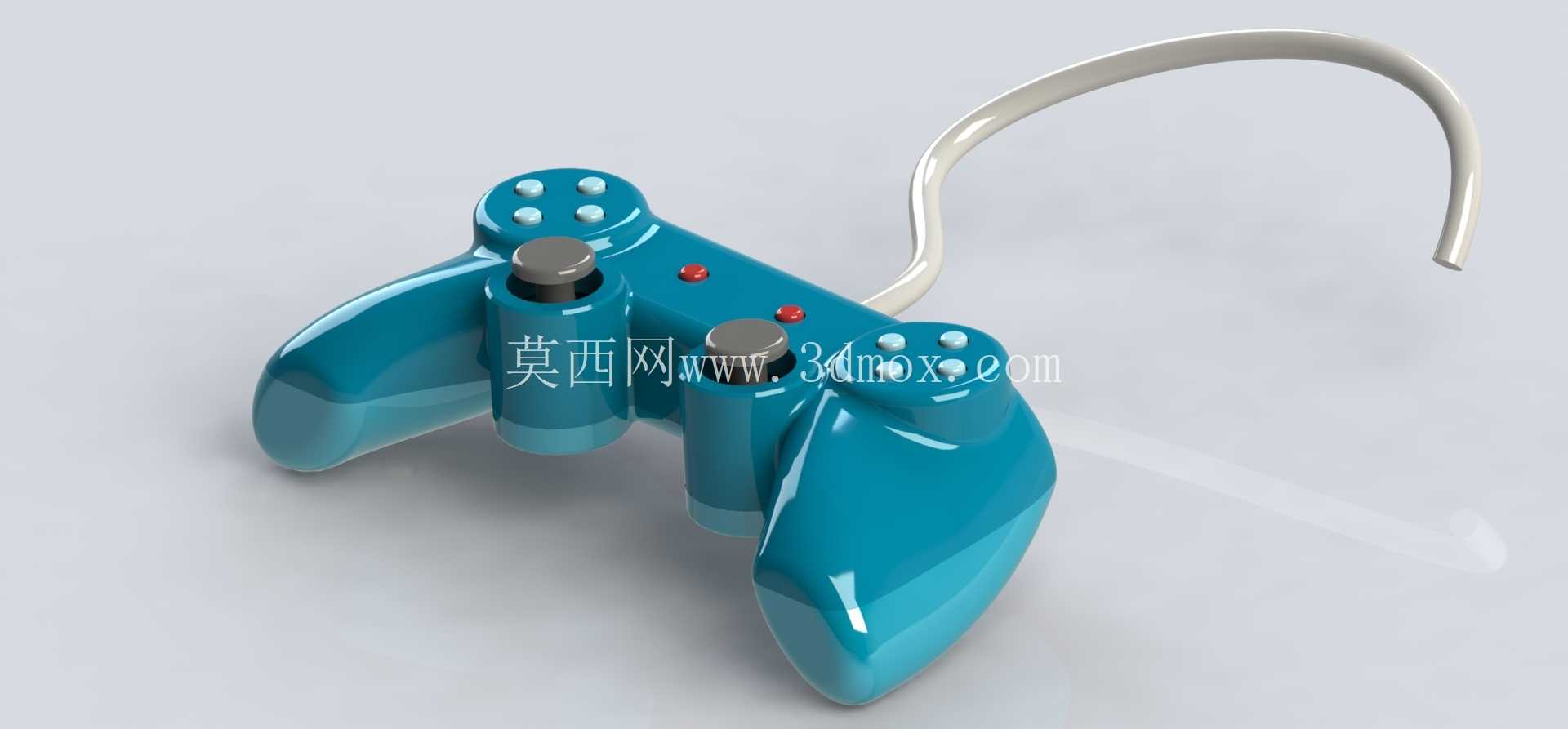

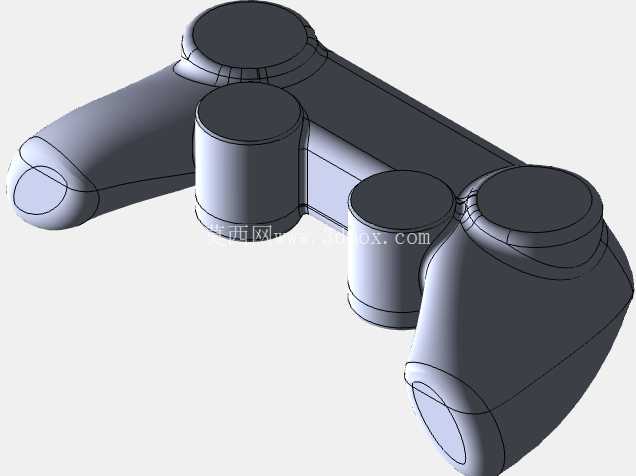

　　手柄正面的功能按键布局遵循主流玩家的操作习惯，左侧区域设置四枚方向功能键，呈十字形排布，按键凸起高度3.5mm，按压力度控制在1.2N-1.8N区间，触发行程2mm，保证按压反馈清晰不会出现误触；右侧对应设置四枚动作按键，同样采用圆形凸点设计，按键表面做细微的磨砂纹理处理，避免手指出汗打滑。两枚模拟摇杆设置在正面靠下的居中位置，摇杆帽采用凹陷的弧面设计，刚好贴合拇指指腹的形态，摇杆的倾斜角度范围达到±25°，全行程转动时无卡滞，内部预留电位器的安装空间，摇杆基座与外壳的配合间隙控制在0.3mm，既保证转动灵活，也不会出现晃动虚位。两枚功能选择按键设置在摇杆中间靠上的位置，按键尺寸略小于方向与动作按键，避免日常操作时误碰。这款有线游戏手柄的结构设计，核心围绕手持操控场景下的人机适配与功能落地展开，整体外壳采用左右对称的弧形握持轮廓，完全贴合成年人手掌自然弯曲的形态，握持区域的曲面弧度经过反复调整，避免长时间握持产生的硌手问题，左右握把的宽度控制在62mm，整体横向总宽度152mm，纵向从摇杆顶端到握把底端的高度为110mm，外壳壁厚均匀控制在2.2mm，既满足注塑成型的工艺要求，也能保证日常跌落时的结构强度，不会出现壳体开裂的问题。

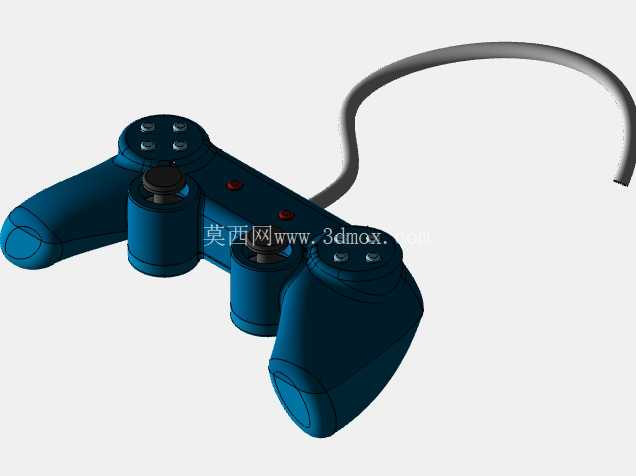

　　手柄的出线位置设置在上端正中位置，线缆根部做加长的防弯折护套，护套长度18mm，采用软胶材质，能承受超过10000次的弯折测试不会出现线芯断裂的问题，线缆出线角度向上自然弯曲，不会干扰握持时的手腕姿态。从结构设计的角度看，这款手柄的内部腔体预留了足够的电路板安装空间，PCB板的固定柱位置均匀分布在壳体内部，固定柱高度4mm，采用自攻螺丝固定，柱体根部做加强筋处理，避免锁螺丝时出现柱体断裂的问题。电池仓（若后续改无线版本可兼容）与配重块的安装位置设置在握把内部，能调整整体重心在手柄的几何中心位置，握持时不会出现头重脚轻的问题。

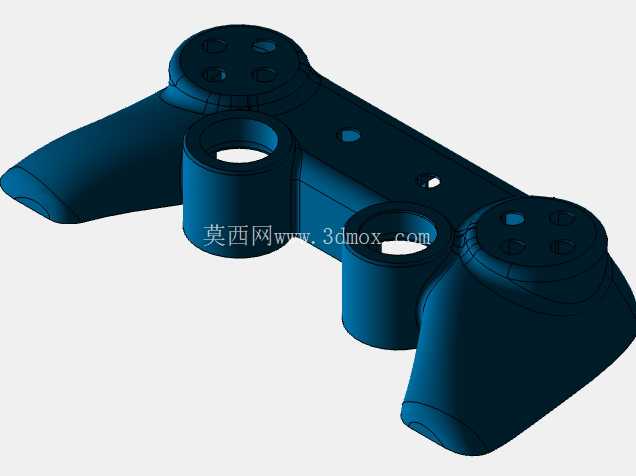

　　外壳的合模线设置在手柄侧面的居中位置，合模面做0.1mm的止口配合，保证上下壳装配后缝隙均匀，错位量控制在0.05mm以内，不会出现刮手的毛边。手柄表面的处理采用细晒纹工艺，既提升握持的摩擦力，也能避免表面残留指纹影响外观。在实际应用场景中，这款手柄适配各类主机、PC端的游戏操控需求，所有按键的位置排布都经过实际操作验证，拇指在自然放置状态下刚好能覆盖摇杆与对应侧的按键，不需要大幅移动手指就能完成所有操作，大幅降低长时间游戏的操作疲劳。设计过程中还考虑了装配的便捷性，所有内部卡扣的位置都做了导向斜角设计，上下壳装配时不需要额外调整就能精准对位，减少产线装配的工时成本。

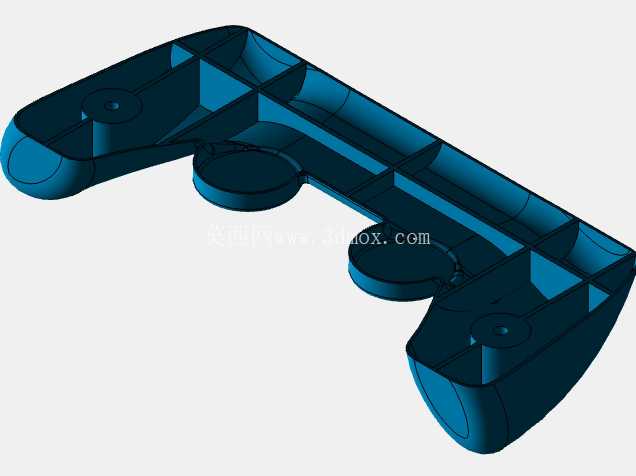

　　按键下方的导电胶安装位做了定位凸台，导电胶装配后不会出现偏移，保证每一个按键的触发压力一致，不会出现个别按键偏硬或者偏软的问题。摇杆下方的防尘结构采用环形软胶圈，能阻挡日常使用中的灰尘、汗液进入手柄内部，提升产品的使用寿命，防尘圈与摇杆的配合间隙控制在0.2mm，不会对摇杆的转动产生额外阻力。手柄底部没有设置多余的突出结构，放置在桌面时能保持平稳，不会出现晃动。整体结构没有复杂的异形曲面，所有曲面都满足模具脱模的角度要求，脱模斜度统一设置为1.5°，外壳的加强筋分布在按键安装位、螺丝柱周边、握把受力位置，筋位厚度1.2mm，避免注塑时出现缩痕影响外观。从铸造模具的适配角度看，这款手柄的外壳结构拆分合理，上下壳的分型面顺滑无尖角，模具加工时不会出现薄钢位，能有效提升模具的使用寿命，成型后的产品尺寸稳定性好，批量生产时的尺寸公差能控制在±0.1mm以内，满足装配要求。
