仿生六杆蜂鸟扑翼机构结构设计

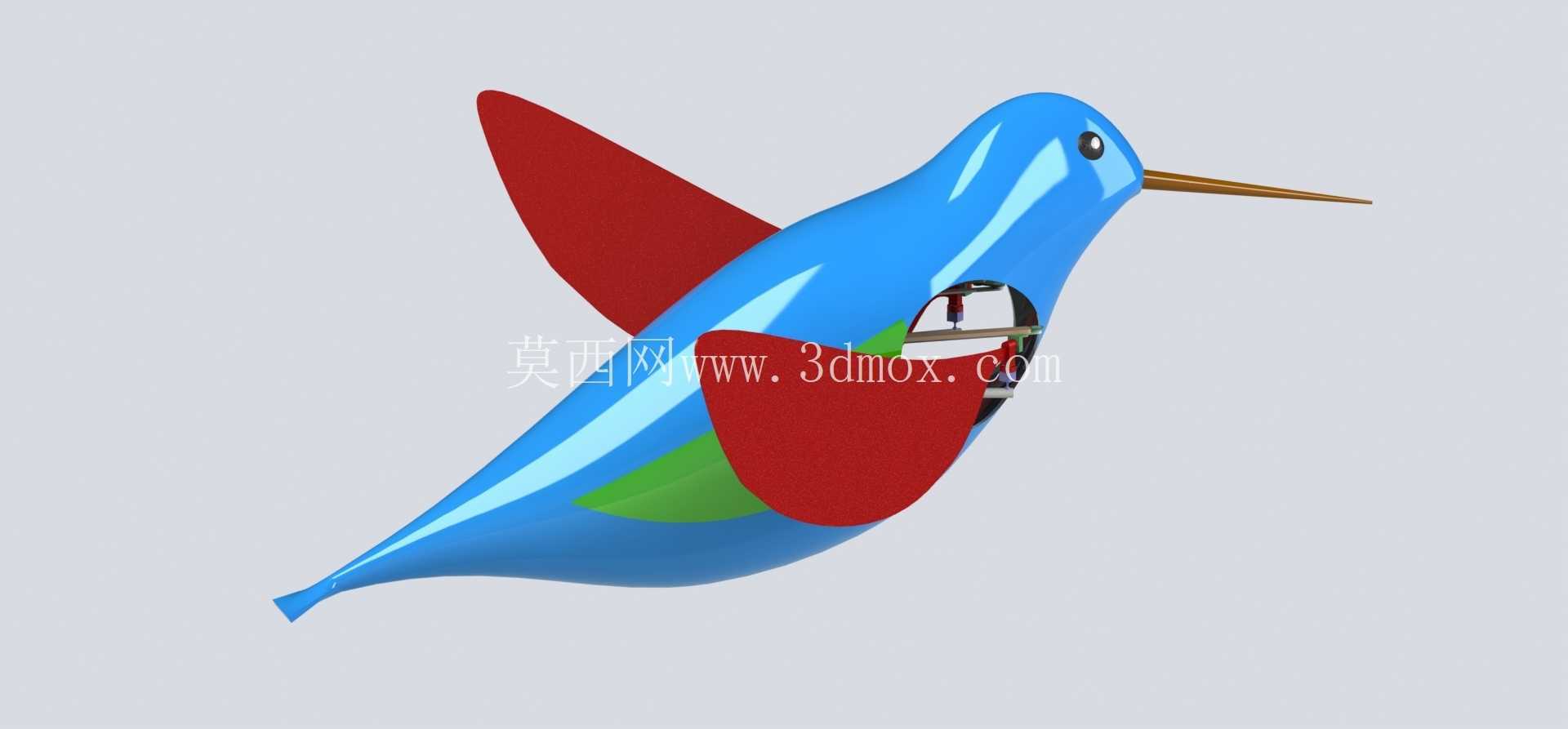

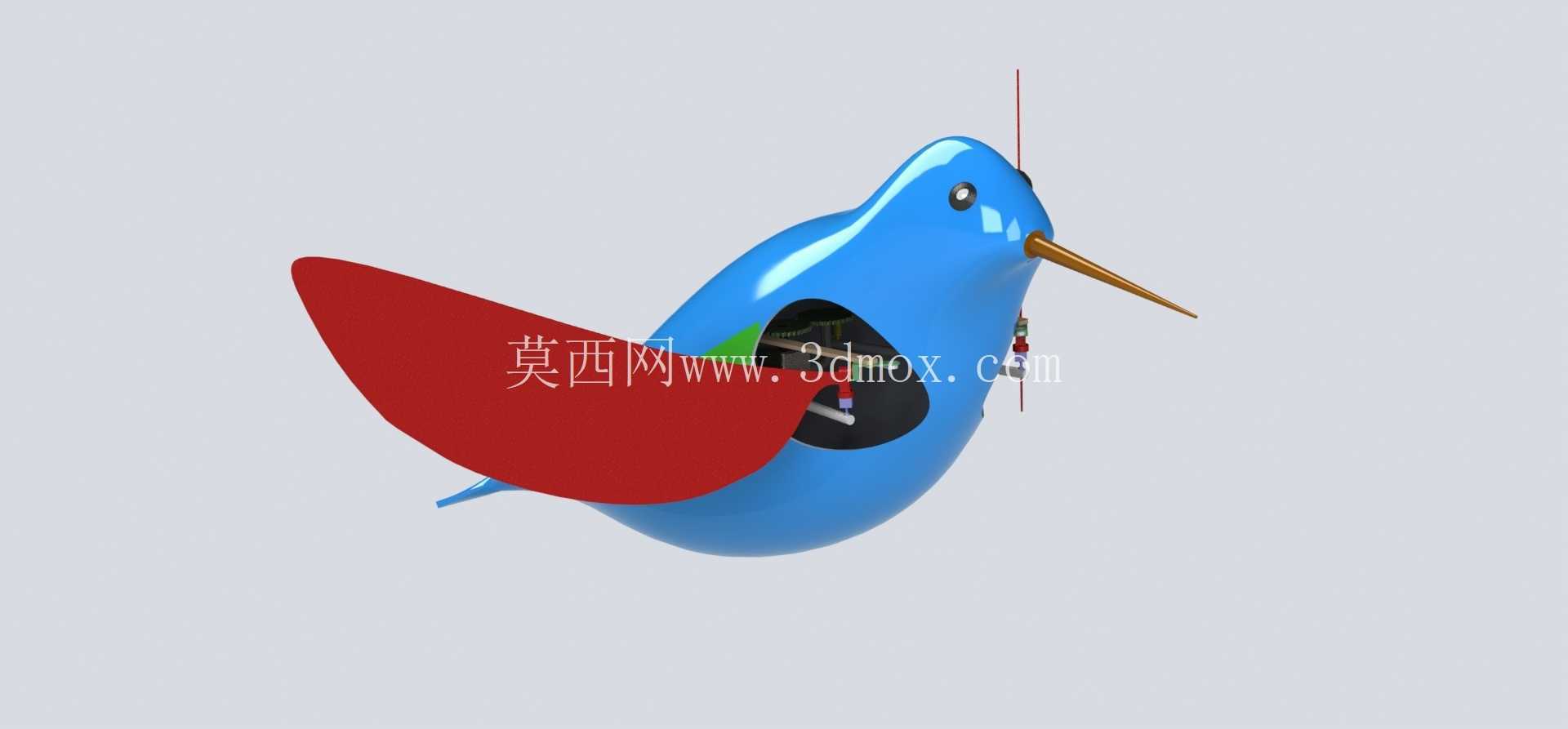

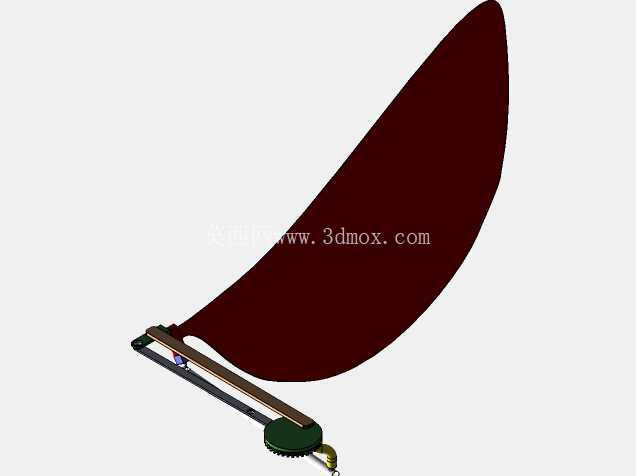

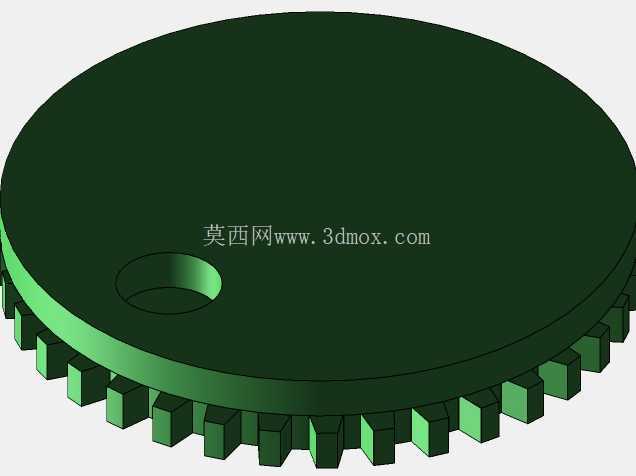

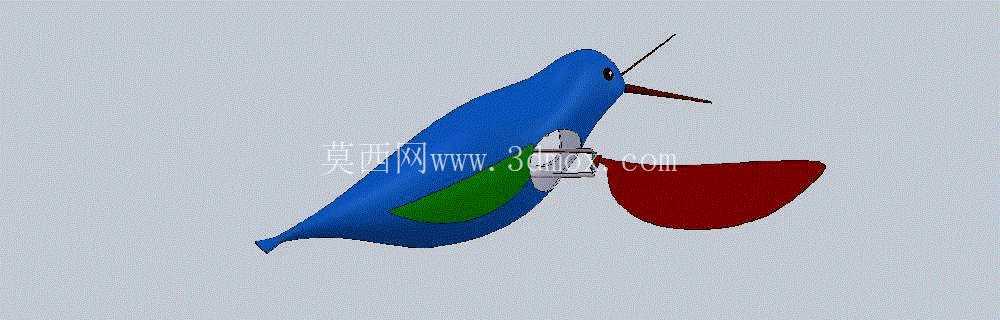

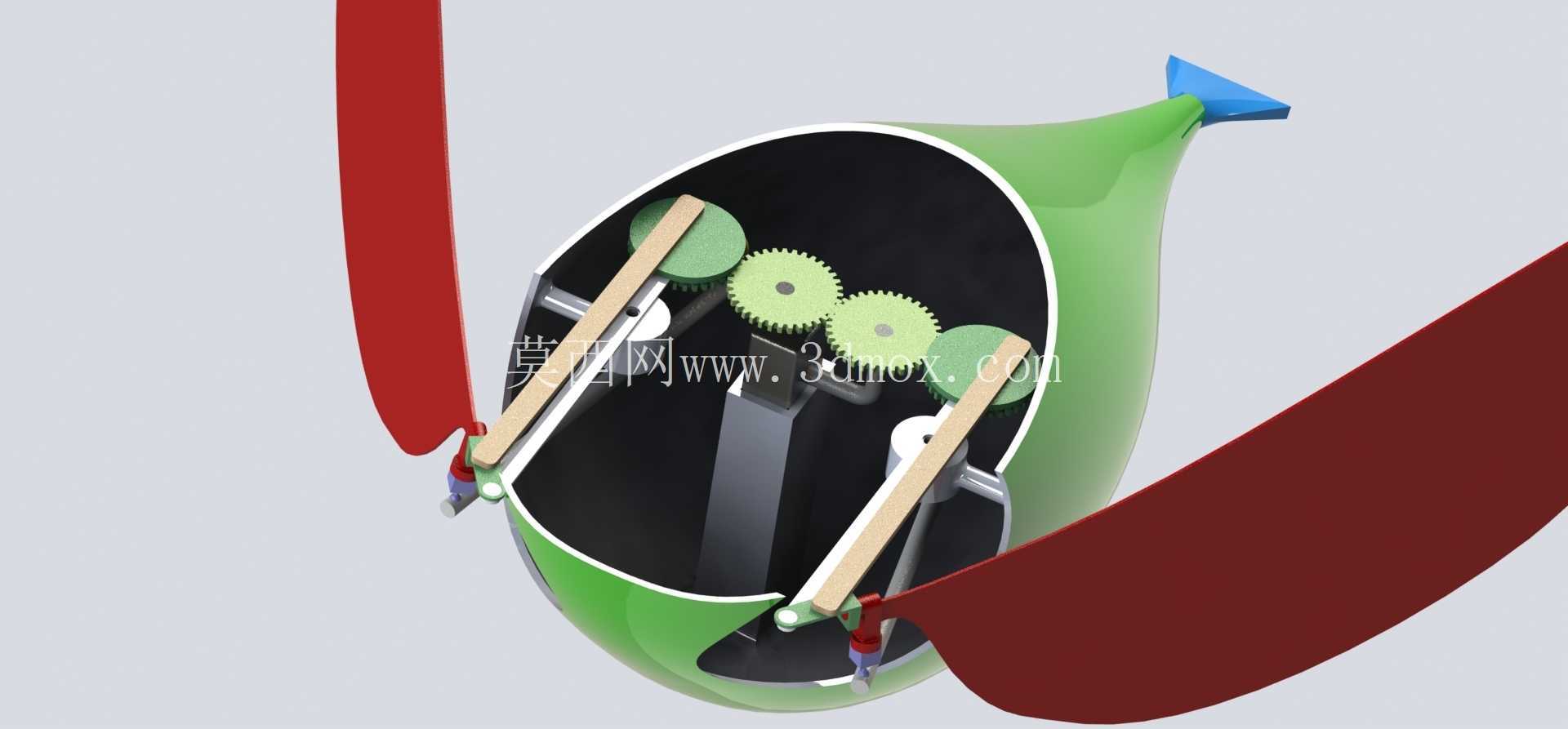

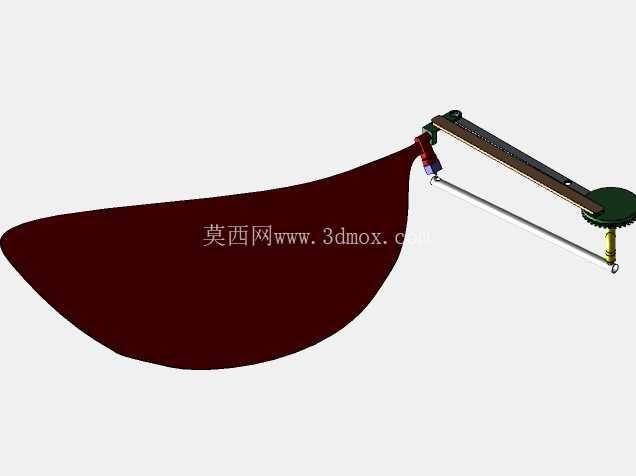

　　这款仿生蜂鸟扑翼机构采用六杆传动构型，核心设计目标是复现蜂鸟高频扑动的运动轨迹，在小型仿生飞行器、科普教学演示装置、动态文创展品领域都有明确的落地适配性。从结构设计逻辑来看，整套机构将动力输入轴布置在蜂鸟躯干的重心位置，输入轴带动偏心曲柄转动，通过两级连杆将旋转运动转化为翼面的复合摆动，既可以实现翼面上下扑动的主运动，也能通过连杆铰接点的位置参数匹配，让翼面在扑动行程中产生小幅的迎角变化，模拟真实蜂鸟飞行时的翼面涡升力生成姿态，相比单摇杆扑翼机构，六杆构型的运动轨迹更贴近生物实测的运动包络，传动过程中的死点位置被完全消除，运转时的冲击载荷更小，适合搭配微型减速电机实现连续高频运转。

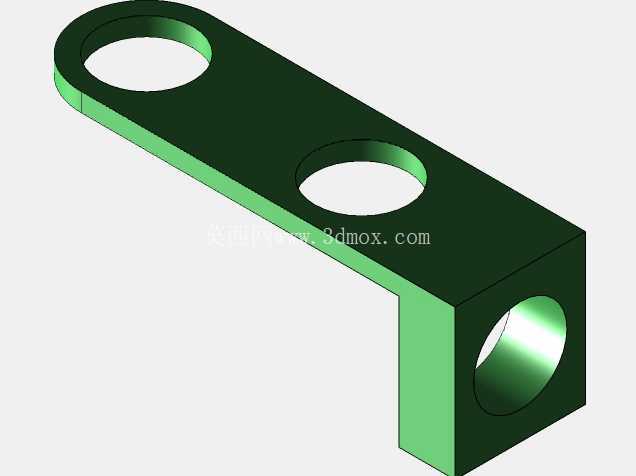

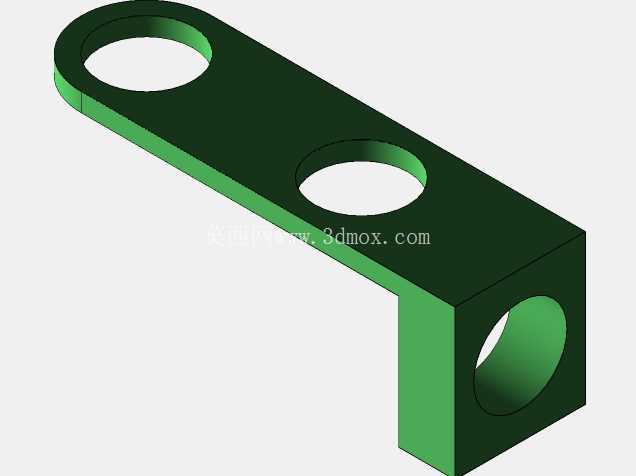

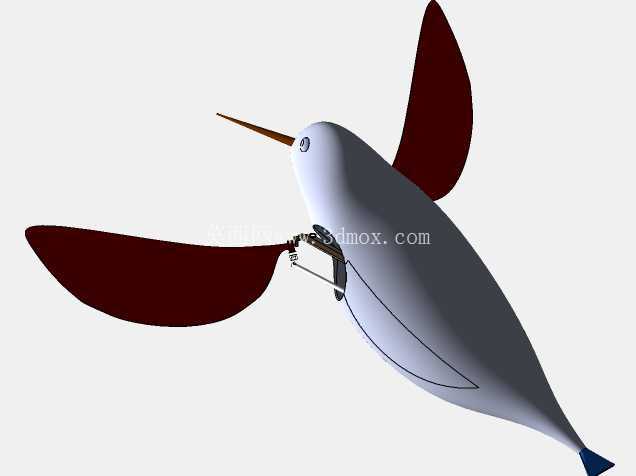

　　从安装边界来看，整套机构的躯干主体长度控制在120mm范围内，翼展最大展开尺寸为180mm，所有铰接点均采用微型销轴配合自润滑衬套，铰接副的间隙控制在0.02mm以内，避免高速扑动时出现翼面颤振，尾部的配重块可以沿躯干轴向调整位置，方便根据实际搭载的微型电池、控制板重量调整整机重心，保证机构运转时的动平衡。在实际应用场景中，这套机构既可以作为微型扑翼飞行器的核心传动单元，搭配微型空心杯电机实现低速可控飞行，也可以固定在展示支架上作为科普展品，直观展示平面连杆机构的运动转化原理，还可以作为动态艺术装置的动力核心，搭配装饰外壳实现动态展示效果。

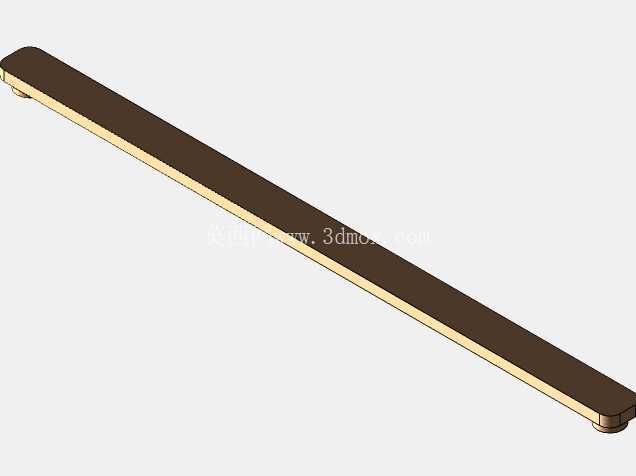

　　设计过程中对连杆的长度参数做了多轮迭代，初始方案中翼面扑动的上下行程差过大，导致运转时整机振动明显，通过缩短曲柄偏心距、调整中间连杆的铰接点位置，将翼面扑动的角度控制在上下35度区间，既保证了足够的扑动幅度，也将运转时的惯性力降到了合理范围，翼面与躯干之间预留了1.5mm的安全间隙，避免高频扑动时翼面与躯干结构发生运动干涉，所有结构件的壁厚均设置为1.2mm，在保证结构强度的前提下尽可能降低整机重量，适配微型动力单元的负载能力。
