玩具皮卡配套轮轴连接固定结构件

　　做玩具结构设计快十二年，经手的拼装类玩具轴接件没有一百也有八十，这次拆解复刻的这款轮轴，是适配越野皮卡玩具的车轮固定核心件，刚拿到实物扫数模的时候第一反应是，现在的玩具结构件早就不是早年随便插根圆轴糊弄的路子了，所有卡扣、限位、防脱结构全是跟着实际把玩场景磨出来的。先从实际使用场景说，这类拼装玩具的核心用户群是6到12岁的孩童，把玩过程中少不了反复拆装车轮、推着车在水泥地、地毯、砂石路面来回摩擦，甚至会出现摔落、硬拽车轮的情况，这就要求轮轴件既要满足徒手拆装的便利性，不能让小孩装的时候费太大劲，又要保证正常推行、轻度摔碰的时候车轮不会轻易脱落，还要在多次插拔之后不会出现结构松垮、卡扣断裂的问题。

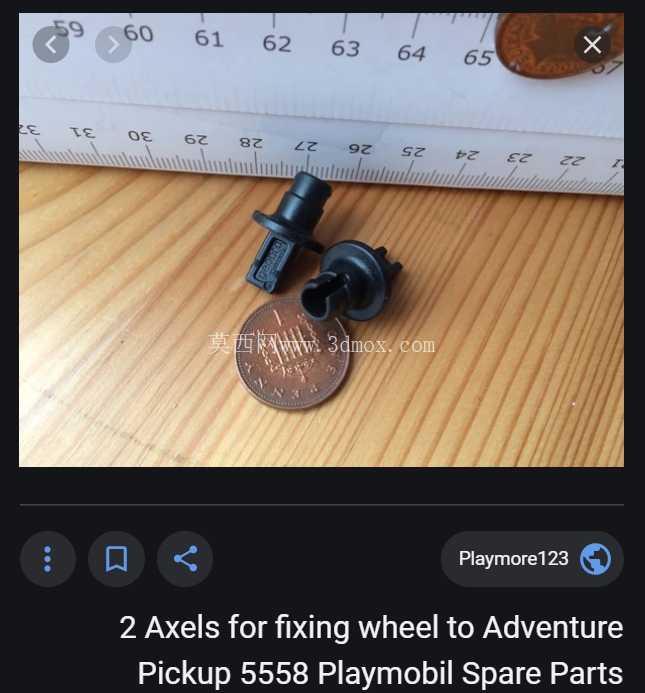

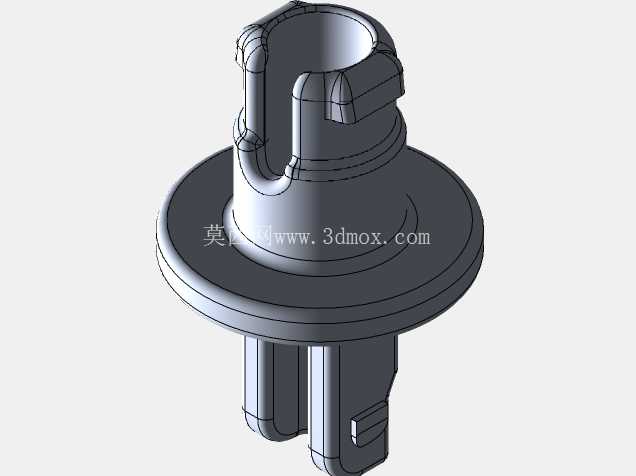

　　再看结构设计的思路，整个零件采用中间圆盘作为轴向定位基准，圆盘上方的插接柱是和车身底盘的安装孔配合的，柱体上开的两道纵向通槽不是随便切的，槽的宽度、深度是跟着塑料件的弹性变形量算的，插入安装孔的时候，槽两侧的卡爪会受挤压向内收，等到卡爪完全穿过底盘安装孔之后，弹性回位卡在底盘内壁，不需要额外打胶或者上螺丝，徒手就能压装到位，卡爪外侧做的凸起限位筋，高度刚好卡在安装孔的沉台位置，既不会因为插接过深导致车轮卡滞转不动，也不会因为插入量不够导致轮轴晃荡。

　　圆盘下方的插轴是用来固定车轮的，轴体上做的三道纵向加强筋，一方面是减少轴和车轮轮毂孔的接触面积，降低插拔时候的摩擦力，小孩拆装的时候不用费太大力气，另一方面筋条的凸起高度刚好和轮毂孔的内壁过盈配合，保证车轮装上去之后不会自己松脱，轴端做的小卡扣是防脱的最后一道保险，车轮推到底之后卡扣会卡在轮毂的卡槽里，哪怕小孩拽着车轮往外扯，只要力度不超过塑料件的断裂强度，车轮就不会掉下来。中间的圆盘法兰除了做轴向定位之外，还有一个作用是隔开轮毂和车身底盘，圆盘的厚度是经过反复调试的，留的间隙刚好能让车轮转动的时候不蹭到底盘的塑料壳，又不会因为间隙太大导致车轮左右晃荡，推行的时候走偏。整个零件的所有棱角都做了R0.3以上的圆角处理，没有尖锐的飞边棱角，完全符合玩具安全的相关要求，不会划伤小孩的手。安装边界这块，上方插接柱的有效配合长度是根据底盘安装位的壁厚定的，卡爪的张开量比安装孔直径大0.8mm，既能保证卡接牢固，又不会因为过盈量太大导致插装的时候需要用太大的力，下方车轮安装轴的有效长度是匹配对应轮毂的安装深度，轴上的加强筋外径比轮毂孔大0.2mm，属于轻度过盈配合，多次插拔之后塑料件有轻微磨损也不会松垮。

　　之前帮客户改同类轮轴结构的时候踩过坑，一开始把卡爪的过盈量做太大，结果小孩装的时候压不动，还容易把卡爪掰断，后来把槽的深度加深了0.5mm，调整了卡爪的壁厚，让弹性变形量刚好适配徒手按压的力度，才解决了安装难的问题；还有一次没注意圆盘和轮毂的间隙，留小了，车轮转起来蹭底盘，推行阻力大，后来把圆盘厚度减了0.3mm，间隙控制在0.2到0.3mm之间，既不蹭壳也不晃。这类小零件看着结构简单，实际上每一个尺寸、每一处壁厚、每一个卡扣的角度，都是跟着实际把玩的受力情况、用户的操作力度反复调试出来的，没有哪一处结构是多余的，毕竟玩具零件要控制成本，不可能做多余的结构增加料厚，每一条筋、每一个卡扣都有它实际的作用。
