贴片式轻触触觉开关结构设计

　　在消费电子、工控终端、车载电控模块的板级电路设计中，这类贴片式触觉开关是人机交互链路里最基础也最核心的输入部件，承担着用户操作指令向电信号转换的关键作用，从蓝牙耳机的功能按键、智能手环的侧键触发，到工业控制板的复位按键、家电控制面板的功能选择键，几乎所有需要短行程按压触发的电路场景，都能见到这类元件的身影。不同于插件式开关需要波峰焊工序，这款贴片式结构完全适配SMT回流焊工艺，在PCB板上的贴装效率更高，也更适配当前高密度板卡的自动化生产需求，不需要额外预留插件引脚的过孔空间，能有效压缩板卡的整体布线面积。

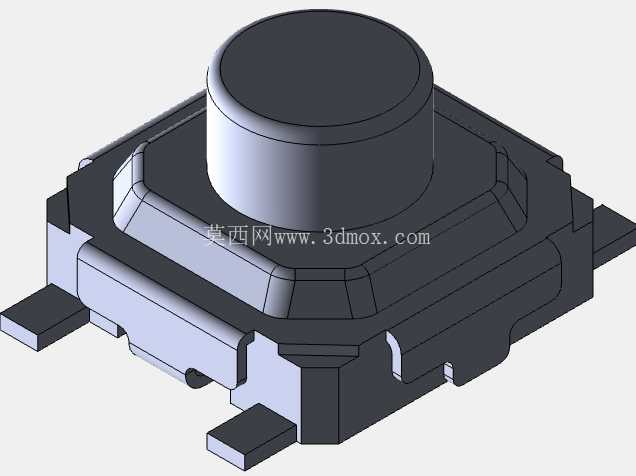

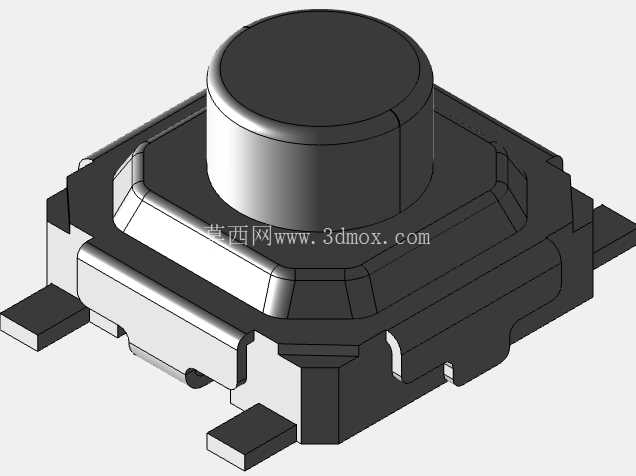

　　从结构设计逻辑来看，这款开关采用了方形基座加圆形按压凸台的外形布局，3.33.32.0的外形尺寸属于行业内通用的中型贴片轻触开关规格，方形基座的四个侧边做了阶梯式的定位凸缘，在SMT贴装时能配合吸嘴完成精准定位，同时基座底部伸出的两个焊接引脚采用了对称式布局，焊接后与PCB焊盘的结合强度更高，能承受至少5N以上的侧向推力而不出现脱焊问题，完全满足日常使用中可能出现的侧向按压受力场景。

　　按压凸台的高度设计充分考虑了不同外壳的装配公差，2.0mm的总高度可以适配0.3-0.8mm厚度的设备外壳按键间隙，不需要额外增加按键帽的延伸结构就能保证按压行程的有效触发，圆形的按压面做了微小的倒角处理，用户按压时的触感更均匀，不会出现边缘硌手的问题，同时凸台与基座之间的配合间隙控制在0.1mm以内，既能保证按压动作的顺畅无卡滞，又能避免日常使用中的灰尘、细小杂物进入开关内部造成接触不良。内部结构设计上，这类触觉开关采用了弹片式接触结构，按压时圆形凸台向下挤压内置的金属弹片，弹片变形后接触底部的两个静触点完成电路导通，松开后弹片依靠自身弹性复位，断开电路，触发压力控制在1.5-2.5N之间，既不会因为压力过小造成误触发，也不会因为压力过大导致按压手感生硬，按键行程控制在0.25mm左右，触发反馈清晰，用户按压时能明确感知到动作完成，不会出现虚按的问题。

　　在安装边界的设计考量上，这款开关的焊盘尺寸采用了行业通用的标准规格，两个引脚的中心间距为2.5mm，焊盘宽度设计为1.2mm，长度为1.8mm，在PCB Layout时不需要单独定制特殊焊盘，直接调用通用封装库即可完成布线，同时开关本体周围预留了0.5mm的禁布区，避免周边元件过高影响按键按压，也能防止焊接时的锡膏桥连问题。基座采用耐高温的LCP工程塑料注塑成型，能承受回流焊时最高260℃的高温持续10秒而不出现变形、起泡问题，金属引脚采用铜合金基材表面镀锡处理，焊接可靠性更强，接触电阻稳定在50mΩ以下，能保证至少10万次的按压使用寿命，完全满足消费电子类产品3-5年的使用周期需求。在实际选型应用中，这类开关可以直接替代同尺寸规格的同类型产品，不需要修改PCB板的布线设计，对于需要快速完成物料替代、降低供应链风险的项目来说适配性极强，不管是小批量的样机打样还是大规模的量产贴装，都能很好的适配生产流程，不需要调整SMT贴片机的吸嘴参数、回流焊温度曲线，能有效缩短项目的研发落地周期。
